Деталировка (схема разборки) сварочного аппарата Hugong MINIMIG-180 (артикул 9.20.010-44)

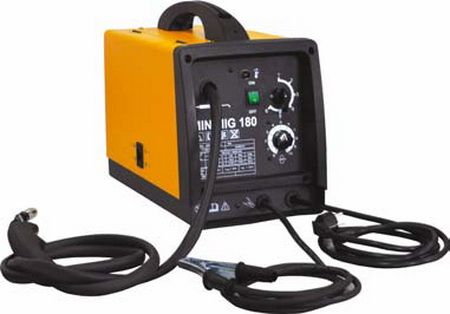

 Сварочный аппарат Hugong MINIMIG-180 (9.20.010-44)

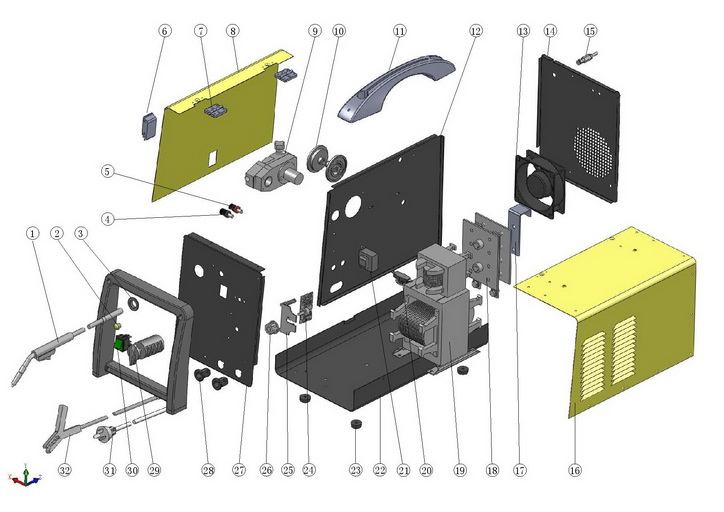

 Деталировка на cварочный аппарат Hugong MINIMIG-180 (9.20.010-44)

Номер детали на картинке Артикул детали Наименование детали
1 1.2.08.04.0126 Горелка
2 1.2.07.02.3100 Светодиодный индикатор
3 2.20.05.401 Кольцо
4 2.05.03.114 Зажим (черный)
5 2.05.03.115 Зажим (красный)
6 2.08.07.803 Замок
7 2.05.05.064 Шарнир
8 1.1.01.02.8601 Крышка левая
9 2.07.40.370 Протяжный механизм
10 1.2.01.01.0538 Ролик
11 2.05.08.115 Ручка для переноски
12 1.1.01.02.0333 Панель средняя
13 1.2.07.02.3103 Вентилятор
14 1.1.01.03.1271 Панель задняя
15 2.20.01.030 Штуцер
16 1.1.01.02.8602 Крышка правая
17 1.1.02.01.7977 Держатель моста
18 2.07.37.415 Выпрямительный мост
19 1.1.04.01.1468 Трансформатор
20 2.07.36.527 Термореле
21 1.2.07.02.2883 Контроллер
22 1.1.01.04.0464 Панель нижняя
23 2.05.05.016 Опорная ножка
24 1.1.05.02.0100 Печатная плата
25 2.05.05.106 Держатель печатной платы
26 2.07.11.009 Потенциометр
27 1.1.01.03.1272 Панель лицевая
28 2.05.05.203 Кабельный зажим
29 2.07.80.659 Кулачковый переключатель
30 2.07.80.221 Кнопка пуска
31 1.2.07.01.0476 Сетевой шнур
32 1.2.08.02.0234 Кабель заземления

  Узнать стоимость запчастей к сварочному аппарату Hugong MINIMIG-180 (9.20.010-44), а также к другому инструменту вы можете по этой ссылке.
