Деталировка (схема разборки) сварочного аппарата Hugong MINIMIG-130 (артикул 9.20.003-31)

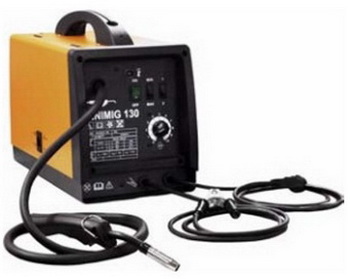

Сварочный аппарат Hugong MINIMIG-130 (9.20.003-31)

Деталировка на cварочный аппарат Hugong MINIMIG-130 (9.20.003-31)

Номер детали на картинке Артикул детали Наименование детали
1 1.2.08.04.0097 Горелка
2 1.2.07.02.3118 Светодиодный индикатор
3 2.20.05.401 Кольцо
4 2.05.03.104 Зажим (черный)
5 2.05.03.113 Зажим (красный)
6 2.08.07.803 Замок
7 2.05.05.064 Шарнир
8 1.1.01.02.8601 Крышка левая
9 2.07.40.370 Протяжный механизм
10 1.2.01.01.0538 Ролик
11 2.05.08.115 Ручка для переноски
12 1.1.01.02.0333 Панель средняя
13 1.1.02.01.0614 Держатель моста
14 2.07.37.509 Выпрямительный мост
15 1.1.01.03.1271 Панель задняя
16 2.20.01.030 Штуцер
17 1.1.01.02.8602 Панель правая
18 2.07.89.707 Крыльчатка
19 1.2.07.02.3122 Вентилятор
20 1.1.02.01.0609 Держатель вентилятора
21 1.1.01.04.0464 Панель нижняя
22 1.1.04.01.0471 Трансформатор
23 2.07.36.527 Термореле
24 1.2.07.02.3121 Контроллер
25 2.05.05.016 Опорная ножка
26 1.1.05.02.0100 Печатная плата
27 1.1.02.01.0614 Держатель печатной платы
28 2.07.11.009 Потенциометр
29 1.1.01.03.1272 Панель лицевая
30 2.05.05.201 Кабельный зажим
31 2.07.80.031 Кнопка переключения режимов
32 2.07.80.221 Кнопка пуска
33 1.2.07.01.2796 Сетевой шнур
34 1.2.08.02.0236 Кабель заземления

 Узнать стоимость запчастей к сварочному аппарату Hugong MINIMIG-130 (9.20.003-31), а также к другому инструменту вы можете по этой ссылке.
