Деталировка (схема разборки) сварочного аппарата WATT MIG-195 (артикул 12.195.008.00)

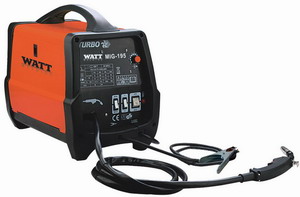

Сварочный аппарат WATT MIG-195 (12.195.008.00)

Деталировка на сварочный аппарат WATT MIG-195 (12.195.008.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 12.195.008.00-001  Винт M4x12
2 12.195.008.00-002  Корпус, левая часть
3 12.195.008.00-003  Трансформатор
4 12.195.008.00-004  Трансформатор
5 12.195.008.00-005  Гайка М5
6 12.195.008.00-006  Пружинная шайба М5
7 12.195.008.00-007  Шайба М5
8 12.195.008.00-008  Опора трансформатора
9 12.195.008.00-009  Предохранитель
10 12.195.008.00-010  Винт М4х10
11 12.195.008.00-011  Механизм протяжки
12 12.195.008.00-012  Часть механизма протяжки
13 12.195.008.00-013  Двигатель механизма протяжки
14 12.195.008.00-014  Выпрямитель
15 12.195.008.00-015  Стенка держатель
16 12.195.008.00-016  Винт М4х15
17 12.195.008.00-017  Гайка М4
18 12.195.008.00-018  Пружинная шайба М4
19 12.195.008.00-019  Шайба М4
20 12.195.008.00-020  Держатель механизма протяжки
21 12.195.008.00-021  Винт М4х15
22 12.195.008.00-022  Гайка М8
23 12.195.008.00-023  Шайба М8
24 12.195.008.00-024  Обкладка кабеля
25 12.195.008.00-025  Корпус, нижняя часть
26 12.195.008.00-026  Ручка для переноски
27 12.195.008.00-027  Винт М5х20
28 12.195.008.00-028  Кнопка пуска
29 12.195.008.00-029  Кнопка выбора режимов
30 12.195.008.00-030  Светодиодный индикатор
31 12.195.008.00-031  Панель пластмассовая лицевая
32 12.195.008.00-032  Поворотный регулятор
33 12.195.008.00-033  Сварочная горелка
34 12.195.008.00-034  Гнездо
35 12.195.008.00-035  Сетевой шнур
36 12.195.008.00-036  Кабель заземления
37 12.195.008.00-037  Фиксатор
38 12.195.008.00-038  Плата управления
39 12.195.008.00-039  Лицевая панель
40 12.195.008.00-040  Стержень
41 12.195.008.00-041  Корпус, правая часть
42 12.195.008.00-042  Фиксатор
43 12.195.008.00-043  Винт М5х25
44 12.195.008.00-044  Корпус, задняя часть
45 12.195.008.00-045  Панель пластмассовая задняя
46 12.195.008.00-046  Винт М5х12
47 12.195.008.00-047  Вентилятор
48 12.195.008.00-048  Штуцер
