Деталировка (схема разборки) сварочного аппарата Hugong InverDelta 300 (артикул 9.16.013-30)

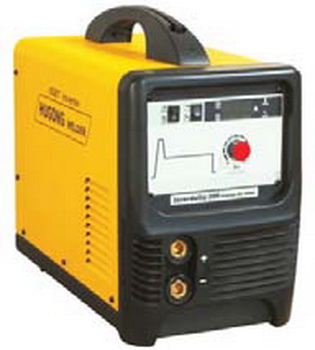

Сварочный аппарат Hugong InverDelta 300 (9.16.013-30)

Деталировка на сварочный аппарат Hugong InverDelta 300 (9.16.013-30)

Номер детали на картинке Артикул детали Наименование детали
1 2.05.08.115 Ручка для переноски
2 1.1.05.01.0014 Основная плата HGdigi-SMDSP-001
3 1.1.02.01.1234 Верхняя плата WSM315PⅡ.8-1
4 1.1.02.01.1235 Пластина фиксатор
5 1.1.05.03.0008 Пластина
6 1.1.05.02.0141 Фильтр ЭМС
7 2.04.30.103 Кабельный зажим
8 1.2.07.01.0204 Сетевой шнур
9 2.07.80.987 Универсальный переключатель
10 2.07.54.115 Втулка
11 1.1.01.03.0232 Панель задняя
12 1.2.07.02.0803 Вентилятор
13 1.1.05.08.0008 Усилитель мощности
14 2.07.37.466 Мост выпрямительный MDS-50A/1400V
15 1.1.05.03.0069 Защитная пластина
16 2.07.33.998 IGBT FF150R12KS4
17 1.2.07.02.0801 Термореле WSM315PⅡ.9.4.1
18 1.2.01.04.0586 Опорная ножка
19 2.07.43.807 Радиатор IGBT 200x200x30
20 1.2.08.06.0007 Нагрузка
21 1.1.04.03.0113 Реактор
22 1.1.01.04.0130 Панель нижняя
23 2.05.05.044 Лицевая панель
24 2.07.57.127 Евроразъем
25 1.2.08.01.0221 Кабель держателя электродов
26 1.2.08.01.0251 Кабель заземления
27 2.07.11.022 Потенциометр
28 1.1.02.01.0644 Вставка
29 1.2.07.02.0774 Кнопка
30 1.2.07.02.0441 Кнопка
31 1.1.05.07.0026 Панель управления
32 1.1.02.01.1232 Штанга
33 1.2.07.02.0810 Датчик Холла
34 1.1.05.01.0032 Печатная плата WSM315P.9.6.3
35 2.07.43.850 Радиатор 200x200x30
36 2.07.36.404 Термореле KSD302 45D
37 1.1.04.01.0592 Трансформатор ZX7300II.4.4
38 1.2.07.02.0809 Индуктивность WSM315DPⅡ.15
39 1.1.05.06.0017 Печатная плата ZX7250II.4.1
40 1.1.05.08.0036 Контроллер ZX7250II.4.2
41 1.1.01.01.0208 Внешний кожух

 Узнать стоимость запчастей к сварочному аппарату Hugong InverDelta 300 (9.16.013-30), а также к другому инструменту вы можете по этой ссылке.
