Деталировка (схема разборки) сварочного аппарата  WATT EUROMIG 160 (артикул 12.160.008.00)

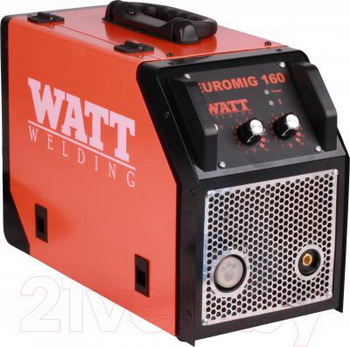

Сварочный аппарат WATT EUROMIG 160 (12.160.008.00)

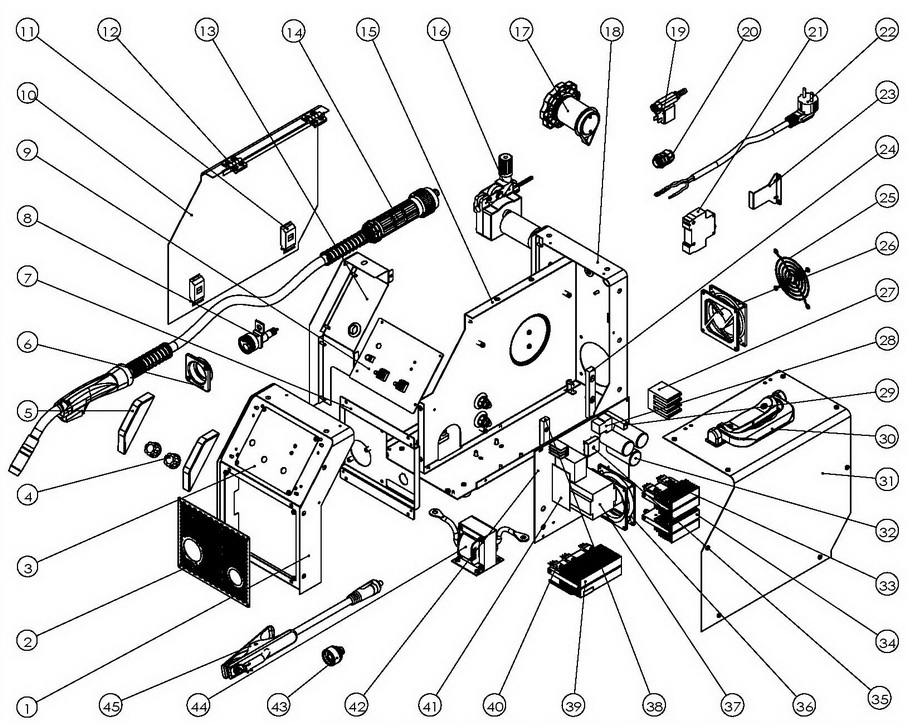

Деталировка на cварочный аппарат WATT EUROMIG 160 (12.160.008.00)

Номер детали на картинке Артикул детали Наименование детали
1 12.160.008.00-01 Корпус, лицевая часть
2 12.160.008.00-02 Лицевая часть панели управления
3 12.160.008.00-03 Корпус, лицевая часть
4 12.160.008.00-04 Ручки потенциометра
5 12.160.008.00-05 Декоративные накладки
6 12.160.008.00-06 Пластиковое крепление
7 12.160.008.00-07 Крепление корпуса
8 12.160.008.00-08 Евроразъем
9 12.160.008.00-09 Панель управления с потенциометрами
10 12.160.008.00-10 Боковая часть корпуса
11 12.160.008.00-11 Защелка корпуса
12 12.160.008.00-12 Защелка корпуса
13 12.160.008.00-13 Часть корпуса
14 12.160.008.00-14 Горелка в сборе
15 12.160.008.00-15 Основная часть корпуса
16 12.160.008.00-16 Механизм протяжки
17 12.160.008.00-17 Ролик
18 12.160.008.00-18 Задняя часть корпуса
19 12.160.008.00-19 Клапан
20 12.160.008.00-20 Кабельное гнездо
21 12.160.008.00-21 Выключатель
22 12.160.008.00-22 Кабель питания 220V
23 12.160.008.00-23 Держатель выключателя
24 12.160.008.00-24 Часть корпуса
25 12.160.008.00-25 Накладка на вентилятор
26 12.160.008.00-26 Вентилятор 12V
27 12.160.008.00-27 Радиатор
28 12.160.008.00-28 Реле
29 12.160.008.00-29 Реле
30 12.160.008.00-30 Ручка в сборе
31 12.160.008.00-31 Боковая часть корпуса
32 12.160.008.00-32 Конденсатор
33 12.160.008.00-33 IGBT-плата
34 12.160.008.00-34 Радиатор
35 12.160.008.00-35 Диодный мост
36 12.160.008.00-36 Вентилятор 12V
37 12.160.008.00-37 Трансформатор
38 12.160.008.00-38 Держатель радиатора
39 12.160.008.00-39 Радиатор
40 12.160.008.00-40 Диод
41 12.160.008.00-41 Плата управления
42 12.160.008.00-42 Главная плата
43 12.160.008.00-43 Коннектор
44 12.160.008.00-44 Силовой трансформатор
45 12.160.008.00-45 Кабель электрода

 Узнать стоимость запчастей к сварочному аппарату WATT EUROMIG 160 (12.160.008.00), а также к другому инструменту вы можете по этой ссылке.
