Деталировка (схема разборки) сварочного аппарата WATT COMBIMIG 220 (артикул 12.220.010.00)

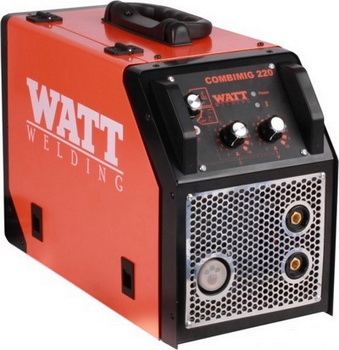

Сварочный аппарат WATT COMBIMIG 220 (12.220.010.00)

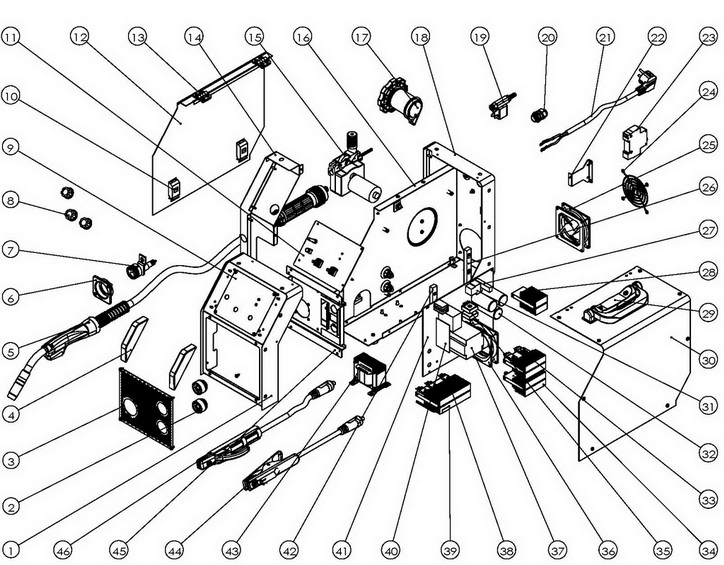

Деталировка на сварочный аппарат WATT COMBIMIG 220 (12.220.010.00)

Номер детали на картинке Артикул детали Наименование детали
1 12.220.010.00-01 Корпус, лицевая часть
2 12.220.010.00-02 Коннектор
3 12.220.010.00-03 Лицевая часть панели управления
4 12.220.010.00-04 Декоративные накладки
5 12.220.010.00-05 Горелка в сборе
6 12.220.010.00-06 Пластиковое крепление
7 12.220.010.00-07 Евроразъем
8 12.220.010.00-08 Ручки потенциометра
9 12.220.010.00-09 Корпус, лицевая часть
10 12.220.010.00-10 Часть корпуса
11 12.220.010.00-11 Панель управления с потенциометрами
12 12.220.010.00-12 Боковая часть корпуса
13 12.220.010.00-13 Защелка корпуса
14 12.220.010.00-14 Часть корпуса
15 12.220.010.00-15 Механизм протяжки
16 12.220.010.00-16 Часть корпуса
17 12.220.010.00-17 Ролик для проволоки
18 12.220.010.00-18 Задняя часть корпуса
19 12.220.010.00-19 Клапан
20 12.220.010.00-20 Кабельное гнездо
21 12.220.010.00-21 Кабель питания 220V
22 12.220.010.00-22 Держатель выключателя
23 12.220.010.00-23 Выключатель
24 12.220.010.00-24 Накладка на вентилятор
25 12.220.010.00-25 Вентилятор 12V
26 12.220.010.00-26 Держатель радиаторов
27 12.220.010.00-27 Реле
28 12.220.010.00-28 Радиатор
29 12.220.010.00-29 Ручка
30 12.220.010.00-30 Боковая часть корпуса
31 12.220.010.00-31 Реле
32 12.220.010.00-32 Конденсатор
33 12.220.010.00-33 Плата IGBT
34 12.220.010.00-34 Радиатор
35 12.220.010.00-35 Диодный мост
36 12.220.010.00-36 Вентилятор 12V
37 12.220.010.00-37 Трансформатор
38 12.220.010.00-38 Диод
39 12.220.010.00-39 Радиатор
40 12.220.010.00-40 Плата управления
41 12.220.010.00-41 Главная плата
42 12.220.010.00-42 Держатель радиаторов нижний
43 12.220.010.00-43 Силовой трансформатор
44 12.220.010.00-44 Кабель заземления
45 12.220.010.00-45 Крепление корпуса
46 12.220.010.00-46 Кабель электрода

Узнать стоимость запчастей к сварочному аппарату WATT COMBIMIG 220 (12.220.010.00), а также к другому инструменту вы можете по этой ссылке.
