Деталировка (схема разборки) сварочного аппарата Hugong CARiARC-180 (артикул 9.18.011-7)

Сварочный аппарат Hugong CARiARC-180 (9.18.011-7)

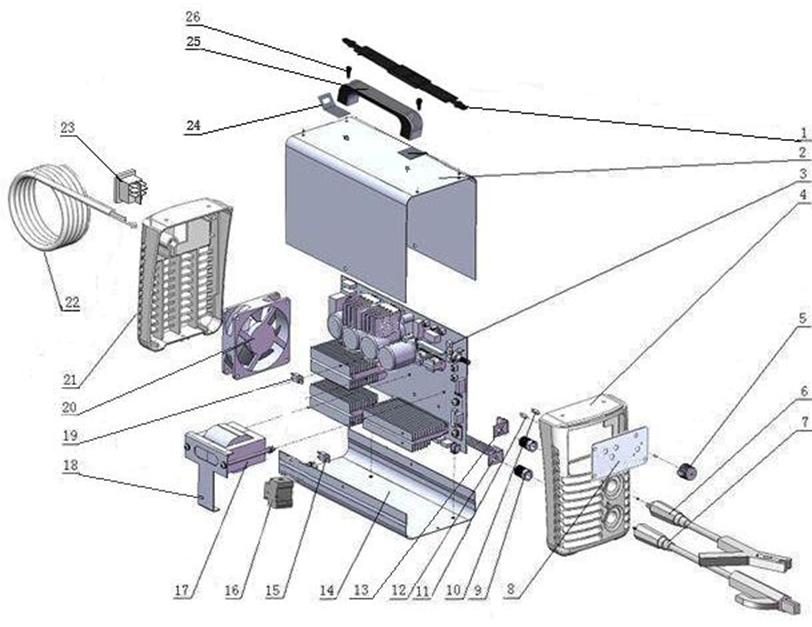

Деталировка на сварочный аппарат Hugong CARiARC-180 (9.18.011-7)

Номер детали на картинке Артикул детали Наименование детали
1 2.08.07.826 Плечевой ремень
2 1.1.01.01.0449 Внешний кожух
3 1.1.05.02.0432 Основная печатная плата (в сборе)
4 2.05.05.990 Лицевая панель
5 2.07.11.017 Потенциометр
6 1.2.08.02.0201 Кабель заземления
7 1.2.08.01.1595 Кабель держателя электродов
8 1.1.01.04.0365 Вставка на лицевой панели
9 2.07.57.147 Евроразъем
10 2.03.50.699 Светодиодный индикатор
11 2.03.50.699 Светодиодный индикатор
12 1.1.03.01.1507
13 1.1.03.04.0137 Фиксатор
14 1.1.01.04.0342 Панель нижняя
15 1.2.07.02.3335 Термореле
16 1.2.07.02.3334
17 2.07.25.862 Трансформатор
18 1.1.02.01.0750 Держатель трансформатора
19 1.2.07.02.3335 Термореле
20 1.2.07.02.3338 Вентилятор
21 2.05.05.702 Панель задняя
22 2.03.05.129 Сетевой шнур
23 2.07.80.213 Кнопка пуска
24 1.1.02.01.8073 Держатель рукоятки
25 2.05.08.031 Ручка для переноски
26 2.06.08.622 Винт M5x20
  2.07.28.979 Импульсный диод STTH6003CW
  2.07.33.630 IGBT RJH60F7ADPK
  2.07.13.522 Конденсатор 1500uF 200V φ25*50

Узнать стоимость запчастей к сварочному аппарату Hugong CARiARC-180 (9.18.011-7), а также к другому инструменту вы можете по этой ссылке.
