Деталировка (схема разборки) сварочного аппарата WATT AC3200D (артикул 9.03.008-2)

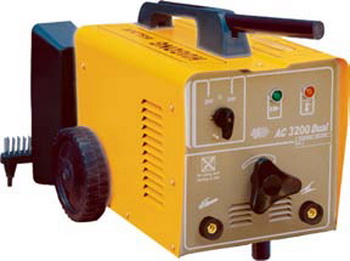

Сварочный аппарат WATT AC3200D (9.03.008-2)

Деталировка на сварочный аппарат WATT AC3200D (9.03.008-2)

Номер детали на картинке Артикул детали Наименование детали
1 1.1.01.05.0004 Ручка для переноски
2 2.05.18.007 Шкала-индикатор тока
3 2.07.36.517 Термореле
4 1.2.09.01.0243 Вторичная обмотка
5 2.06.29.221 Держатель
6 2.01.29.917 Указатель
7 2.01.29.916 Держатель сердечника
8 2.05.08.002 Ручка регулятора
9 2.07.85.001 Светодиодный индикатор
10 2.07.85.004 Светодиодный индикатор
11 2.07.57.967 Кабельный зажим
12 1.2.08.02.0460 Кабель заземления
13 1.2.08.01.0460 Кабель держателя электродов
14 2.07.80.652 Кнопка пуска
15 2.02.22.010 Опора
16 1.1.01.04.0029 Панель нижняя
17 2.05.07.006 Колесо
18 1.1.02.03.0003 Сердечник динамический
19 2.06.29.051 Пружина
20 1.2.09.01.0018 Первичная обмотка
21 1.1.02.03.0389 Сердечник статический
22 2.07.89.020 Вентилятор
23 2.05.05.203 Кабельный зажим
24 2.03.06.037 Кабель
25 1.1.01.03.0053 Панель задняя
26 1.1.01.01.0035 Внешний кожух
27 2.05.08.014 Ручка для переноски

Узнать стоимость запчастей к сварочному аппарату WATT AC3200D (9.03.008-2), а также к другому инструменту вы можете по этой ссылке.
