Деталировка (схема разборки) болгарки WATT WWS-800 (артикул 4.800.125.00)

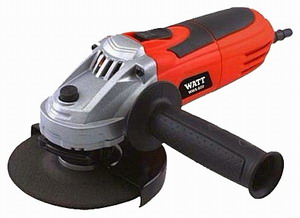

Болгарка WATT WWS-800 (4.800.125.00)

Деталировка на болгарку WATT WWS-800 (4.800.125.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 4.800.125.00-01 Обкладка кабеля
2 4.800.125.00-02 Винт ST 4.2×16
3 4.800.125.00-03 Корпус, задняя часть
4 4.800.125.00-04 Винт ST 2.9×6.5
5 4.800.125.00-05 Индуктивность
6 4.800.125.00-06 Конденсатор
7 4.800.125.00-07 Винт ST 4.2×12
8 4.800.125.00-08 Кабельный прижим
9 4.800.125.00-09 Кнопка
10 4.800.125.00-10 Индикатор угольных щеток
11 4.800.125.00-11 Щетки
12 4.800.125.00-12 Корпус
13 4.800.125.00-13 Рычаг
14 4.800.125.00-14 Кнопка, наружная
15 4.800.125.00-15 Статор
16 4.800.125.00-16 Дефлектор
17 4.800.125.00-17 Винт ST 4.2×60
18 4.800.125.00-18 Опора подшипника
19 4.800.125.00-19 Подшипник
20 4.800.125.00-20 Ротор
21 4.800.125.00-21 Винт M4x8
22 4.800.125.00-22 Держатель подшипника
23 4.800.125.00-23 Подшипник 6000
24 4.800.125.00-24 Шестерня малая
25 4.800.125.00-25 Пружинная шайба
26 4.800.125.00-26 Гайка M6
27 4.800.125.00-27 Корпус редуктора
28 4.800.125.00-28 Кнопка стопора
29 4.800.125.00-29 Пружина стопора
30 4.800.125.00-30 Дополнительная рукоятка
31 4.800.125.00-31 Стопорное кольцо
32 4.800.125.00-32 Игольчатый подшипник HK0810
33 4.800.125.00-33 Стопорное кольцо
34 4.800.125.00-34 Шестерня большая
35 4.800.125.00-35 Стопорное кольцо
36 4.800.125.00-36 Подшипник 6201
37 4.800.125.00-37 Крышка
38 4.800.125.00-38 Сегментная шпонка
39 4.800.125.00-39 Вал
40 4.800.125.00-40 Гайка M6
41 4.800.125.00-41 Винт
42 4.800.125.00-42 Пружинная шайба
43 4.800.125.00-43 Фиксатор
44 4.800.125.00-44 Защитный кожух
45 4.800.125.00-45 Фланец внутренний
46 4.800.125.00-46 Диск
47 4.800.125.00-47 Фланец внешний
48 4.800.125.00-48 Сетевой шнур

Узнать стоимость запчастей к болгарке WATT WWS-800 (4.800.125.00), а также к другому инструменту вы можете по этой ссылке.
