Деталировка (схема разборки) болгарки WATT WWS-750 (артикул 4.750.125.00)

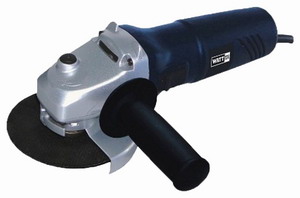

Болгарка WATT WWS-750 (4.750.125.00)

Деталировка на болгарку WATT WWS-750 (4.750.125.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 4.750.125.00-01 Сетевой кабель
2 4.750.125.00-02 Обкладка кабеля
3 4.750.125.00-03 Винт
4 4.750.125.00-04 Корпус
5 4.750.125.00-05 Конденсатор
6 4.750.125.00-06 Штифт
7 4.750.125.00-07 Пружина
8 4.750.125.00-08 Щетки
9 4.750.125.00-09 Щеткодержатель
10 4.750.125.00-10 Рычаг
11 4.750.125.00-11 Наружная кнопка
12 4.750.125.00-12 Кнопка
13 4.750.125.00-13 Конденсатор
14 4.750.125.00-14 Индуктивность
15 4.750.125.00-15 Статор
16 4.750.125.00-16 Винт
17 4.750.125.00-17 Аммортизатор подшипника
18 4.750.125.00-18 Подшипник
19 4.750.125.00-19 Ротор
20 4.750.125.00-20 Пластина
21 4.750.125.00-21 Винт
22 4.750.125.00-22 Крышка подшипников
23 4.750.125.00-23 Винт
24 4.750.125.00-24 Шайба
25 4.750.125.00-25 Подшипник
26 4.750.125.00-26 Подшипник
27 4.750.125.00-27 Шестерня малая
28 4.750.125.00-28 Пружинная шайба
29 4.750.125.00-29 Корпус редуктора
30 4.750.125.00-30 Крышка стопора
31 4.750.125.00-31 Пружина
32 4.750.125.00-32 Стопор
33 4.750.125.00-33 Шайба
34 4.750.125.00-34 Винт
35 4.750.125.00-35 Дополнительная ручка
36 4.750.125.00-36 Втулка
37 4.750.125.00-37 Шестерня большая
38 4.750.125.00-38 Винт
39 4.750.125.00-39 Пружинная шайба
40 4.750.125.00-40 Подшипник
41 4.750.125.00-41 Кольцо
42 4.750.125.00-42 Крышка редуктора
43 4.750.125.00-43 Шайба
44 4.750.125.00-44 Винт
45 4.750.125.00-45 Вал
46 4.750.125.00-46 Внутренний фланец
47 4.750.125.00-47 Наружный фланец
48 4.750.125.00-48 Защитный кожух
49 4.750.125.00-49 Крепление
