Деталировка (схема разборки) болгарки WATT WWS-650 (артикул 4.650.115.00)

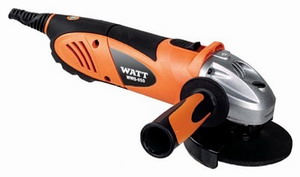

Болгарка WATT WWS-650 (4.650.115.00)

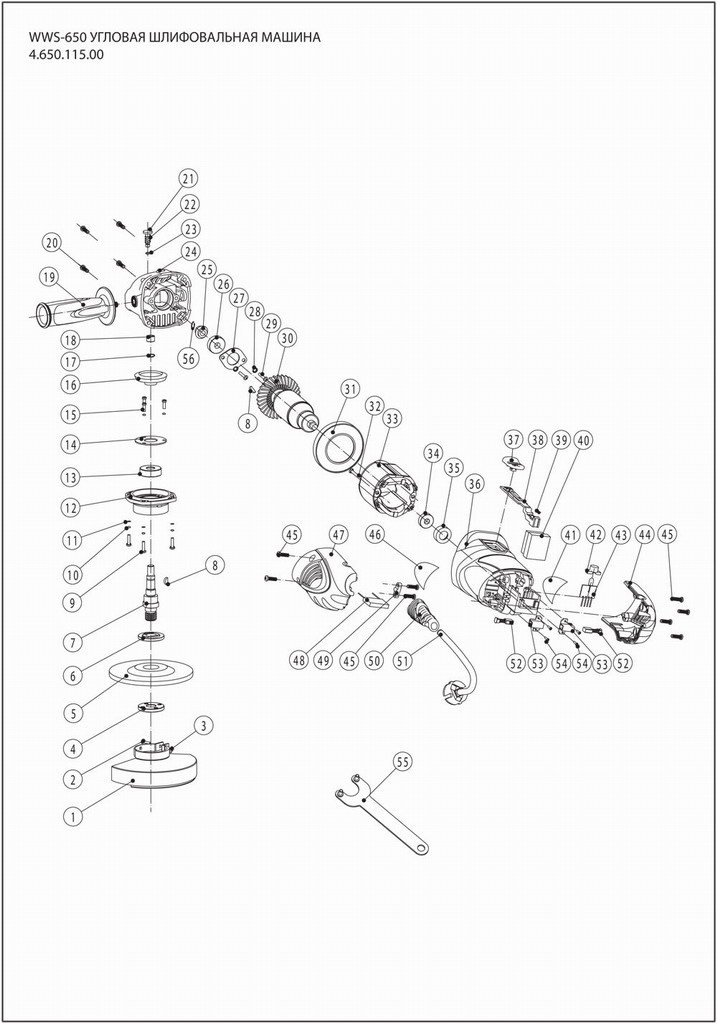

Деталировка на болгарку WATT WWS-650 (4.650.115.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 4.650.115.00-01 Защитный кожух
2 4.650.115.00-02 Винт
3 4.650.115.00-03 Гайка
4 4.650.115.00-04 Внешний фланец
5 4.650.115.00-05 Диск
6 4.650.115.00-06 Внутренний фланец
7 4.650.115.00-07 Вал
8 4.650.115.00-08 Сегментная шпонка
9 4.650.115.00-09 Винт
10 4.650.115.00-10 Пружинная шайба
11 4.650.115.00-11 Шайба
12 4.650.115.00-12 Крышка редуктора
13 4.650.115.00-13 Подшипник
14 4.650.115.00-14 Основа подшипника
15 4.650.115.00-15 Винт
16 4.650.115.00-16 Шестерня большая
17 4.650.115.00-17 Пружинное кольцо
18 4.650.115.00-18 Подшипник
19 4.650.115.00-19 Дополнительная рукоятка
20 4.650.115.00-20 Винт
21 4.650.115.00-21 Кнопка стопора
22 4.650.115.00-22 Пружина
23 4.650.115.00-23 Пружинное кольцо
24 4.650.115.00-24 Редуктор
25 4.650.115.00-25 Шестерня малая
26 4.650.115.00-26 Подшипник
27 4.650.115.00-27 Основа подшипника
28 4.650.115.00-28 Шайба
29 4.650.115.00-29 Винт
30 4.650.115.00-30 Ротор
31 4.650.115.00-31 Пластина
32 4.650.115.00-32 Винт
33 4.650.115.00-33 Статор
34 4.650.115.00-34 Подшипник
35 4.650.115.00-35 Основа подшипника
36 4.650.115.00-36 Корпус
37 4.650.115.00-37 Кнопка наружная
38 4.650.115.00-38 Рычаг
39 4.650.115.00-39 Компрессионная пружина
40 4.650.115.00-40 Кнопка
41 4.650.115.00-41 Шильдик
42 4.650.115.00-42 Прозрачный колпачок
43 4.650.115.00-43 Светодиод
44 4.650.115.00-44 Корпус задний, правый
45 4.650.115.00-45 Винт
46 4.650.115.00-46 Стикер
47 4.650.115.00-47 Корпус задний, левый
48 4.650.115.00-48 Конденсатор
49 4.650.115.00-49 Кабельный зажим
50 4.650.115.00-50 Обкладка кабеля
51 4.650.115.00-51 Сетевой шнур
52 4.650.115.00-52 Щетки
53 4.650.115.00-53 Щеткодержатель
54 4.650.115.00-54 Винт
55 4.650.115.00-55 Ключ

Узнать стоимость запчастей к болгарке WATT WWS-650 (4.650.115.00), а также к другому инструменту вы можете по этой ссылке.
