Деталировка (схема разборки) болгарки WATT WWS-2300 (артикул 4.023.230.00)

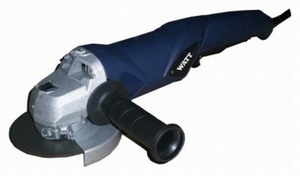

Болгарка WATT WWS-2300 (4.023.230.00)

Деталировка на болгарку WATT WWS-2300 (4.023.230.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 4.023.230.00-01 Внешний фланец
2 4.023.230.00-02 Внутренний фланец
3 4.023.230.00-03 Защитный кожух
4 4.023.230.00-04 Сальник
5 4.023.230.00-05 Винт
6 4.023.230.00-06 Пружинная шайба
7 4.023.230.00-07 Крышка редуктора
8 4.023.230.00-08 Вал
9 4.023.230.00-09 Сегментная шпонка
10 4.023.230.00-10 Подшипник
11 4.023.230.00-11 Винт
12 4.023.230.00-12 Шестерня большая
13 4.023.230.00-13 Кольцо
14 4.023.230.00-14 Подшипник
15 4.023.230.00-15 Дополнительная рукоятка
16 4.023.230.00-16 Кольцо
17 4.023.230.00-17 Винт
18 4.023.230.00-18 Пружина стопора
19 4.023.230.00-19 Стопор
20 4.023.230.00-20 Корпус редуктора
21 4.023.230.00-21 Гайка
22 4.023.230.00-22 Пружинная шайба
23 4.023.230.00-23 Шестерня малая
24 4.023.230.00-24 Подшипник
25 4.023.230.00-25 Крышка подшипника
26 4.023.230.00-26 Винт
27 4.023.230.00-27 Ротор
28 4.023.230.00-28 Подшипник
29 4.023.230.00-29 Пластина
30 4.023.230.00-30 Винт
31 4.023.230.00-31 Статор
32 4.023.230.00-32 Опорный башмак
33 4.023.230.00-33 Корпус, средняя часть
34 4.023.230.00-34 Шильдик
35 4.023.230.00-35 Щеткодержатель
36 4.023.230.00-36 Щетки
37 4.023.230.00-37 Пружина
38 4.023.230.00-38 Корпус, правая часть
39 4.023.230.00-39 Винт
40 4.023.230.00-40 Крышка
41 4.023.230.00-41 Плавный пуск
42 4.023.230.00-42 Конденсатор
43 4.023.230.00-43 Кнопка
44 4.023.230.00-44 Корпус, левая часть
45 4.023.230.00-45 Крышка
46 4.023.230.00-46 Винт
47 4.023.230.00-47 Сетевой шнур
48 4.023.230.00-48 Обкладка кабеля
49 4.023.230.00-49 Кабельный зажим
50 4.023.230.00-50 Винт
51 4.023.230.00-51 Ключ

Узнать стоимость запчастей к болгарке WATT WWS-2300 (4.023.230.00), а также к другому инструменту вы можете по этой ссылке.
