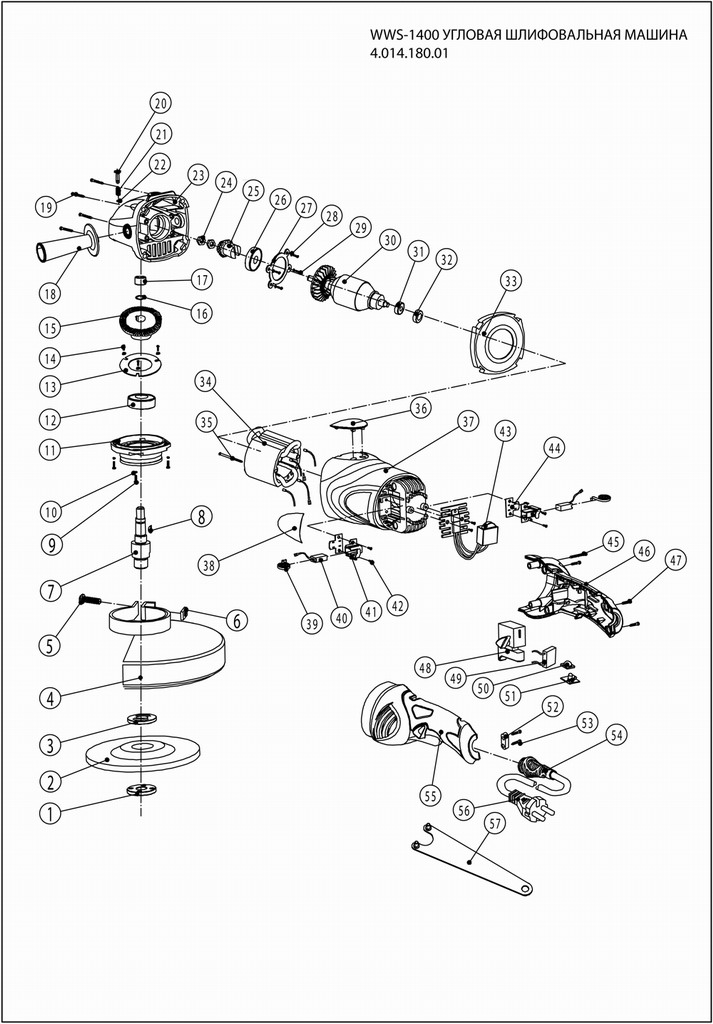

Деталировка (схема разборки) болгарки WATT WWS-1400 (артикул 4.014.180.01)

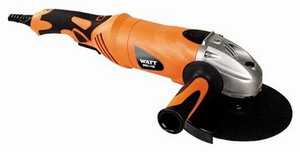

Болгарка WATT WWS-1400 (4.014.180.01)

Деталировка на болгарку WATT WWS-1400 (4.014.180.01)

Номер позиции на рисунке Артикул детали Наименование детали
1 4.014.180.01-01 Внешний фланец
2 4.014.180.01-02 Диск
3 4.014.180.01-03 Внутренний фланец
4 4.014.180.01-04 Защитный кожух
5 4.014.180.01-05 Винт
6 4.014.180.01-06 Гайка
7 4.014.180.01-07 Вал
8 4.014.180.01-08 Сегментная шпонка
9 4.014.180.01-09 Винт
10 4.014.180.01-10 Пружинная шайба
11 4.014.180.01-11 Крышка редуктора
12 4.014.180.01-12 Подшипник
13 4.014.180.01-13 Основа подшипника
14 4.014.180.01-14 Винт
15 4.014.180.01-15 Шестерня большая
16 4.014.180.01-16 Шайба
17 4.014.180.01-17 Игольчатый подшипник
18 4.014.180.01-18 Дополнительная рукоятка
19 4.014.180.01-19 Винт
20 4.014.180.01-20 Стопор
21 4.014.180.01-21 Пружина стопора
22 4.014.180.01-22 Шайба
23 4.014.180.01-23 Корпус редуктора
24 4.014.180.01-24 Гайка
25 4.014.180.01-25 Шестерня малая
26 4.014.180.01-26 Подшипник
27 4.014.180.01-27 Основание подшипника
28 4.014.180.01-28 Косая шайба
29 4.014.180.01-29 Винт
30 4.014.180.01-30 Ротор
31 4.014.180.01-31 Подшипник
32 4.014.180.01-32 Гнездо подшипника
33 4.014.180.01-33 Демпфер
34 4.014.180.01-34 Статор
35 4.014.180.01-35 Винт
36 4.014.180.01-36 Стикер
37 4.014.180.01-37 Корпус
38 4.014.180.01-38 Шильдик
39 4.014.180.01-39 Пружина
40 4.014.180.01-40 Щетки
41 4.014.180.01-41 Щеткодержатель
42 4.014.180.01-42 Винт
43 4.014.180.01-43 Регулятор оборотов
44 4.014.180.01-44 Держатель
45 4.014.180.01-45 Винт
46 4.014.180.01-46 Корпус рукоятки, правый
47 4.014.180.01-47 Винт
48 4.014.180.01-48 Кнопка
49 4.014.180.01-49 Конденсатор
50 4.014.180.01-50 Прозрачный колпачок
51 4.014.180.01-51 Светодиодный индикатор
52 4.014.180.01-52 Кабельный прижим
53 4.014.180.01-53 Винт
54 4.014.180.01-54 Обкладка кабеля
55 4.014.180.01-55 Корпус рукоятки, левый
56 4.014.180.01-56 Сетевой шнур
57 4.014.180.01-57 Ключ
