Деталировка (схема разборки) болгарки WATT WWS-1200 (артикул 4.012.125.00)

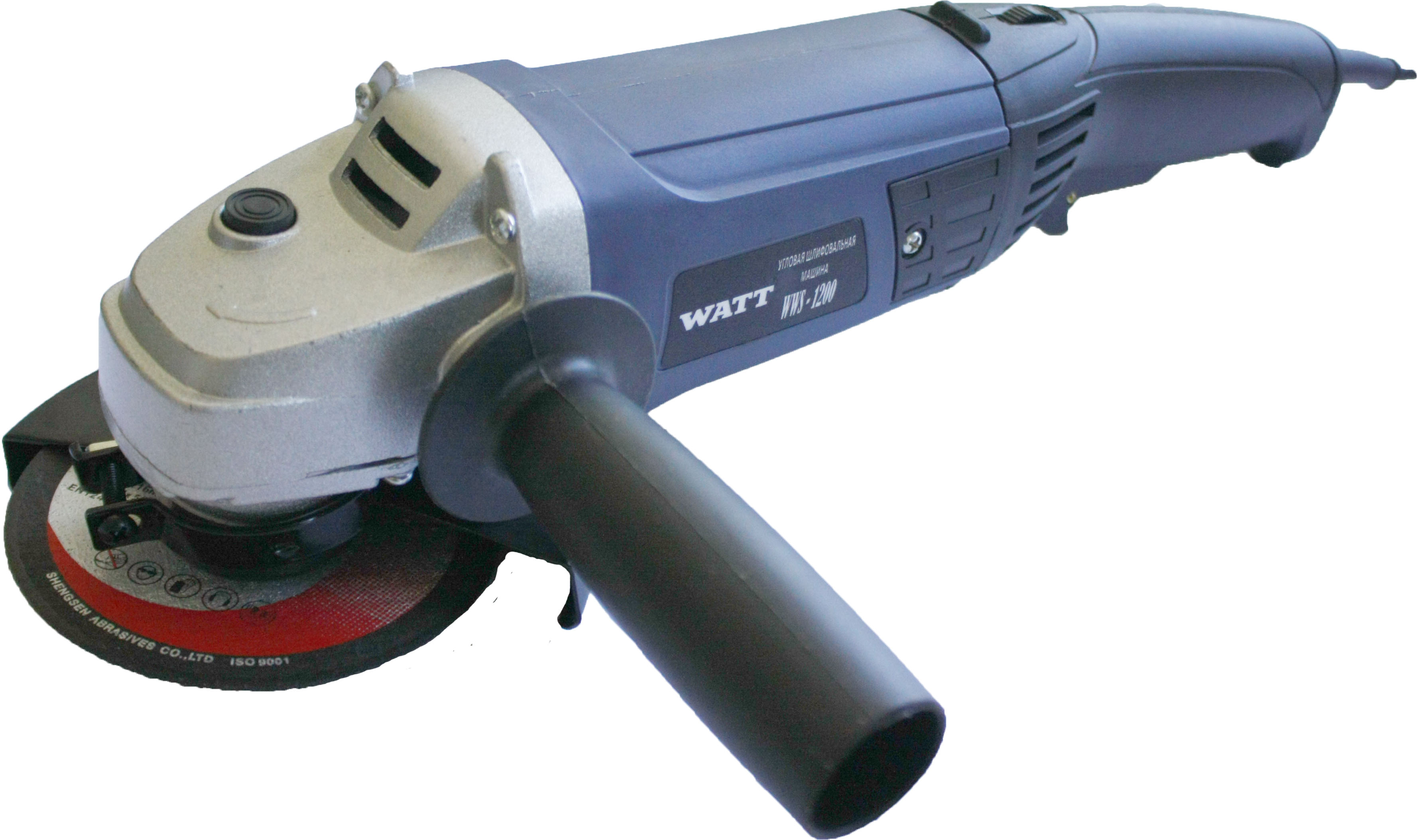

Болгарка WATT WWS-1200 (4.012.125.00)

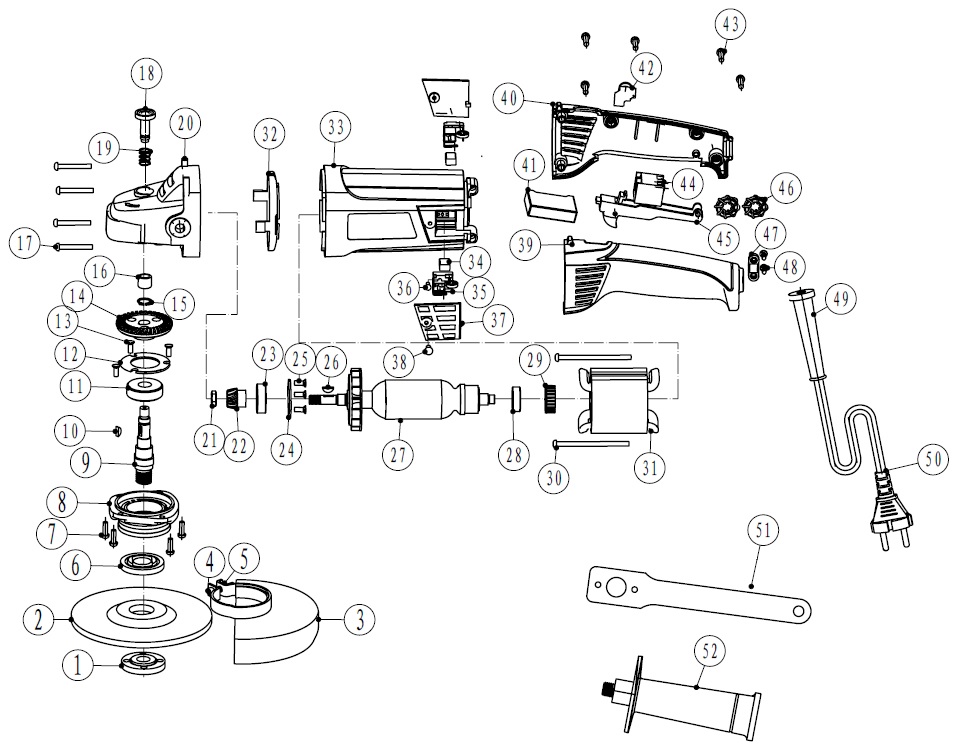

Деталировка на болгарку WATT WWS-1200 (4.012.125.00)

Номер на картинке Артикул Наименование детали
1 4.012.125.00-01 Фланец внешний
2 4.012.125.00-02 Отрезной диск
3 4.012.125.00-03 Защитный кожух
4 4.012.125.00-04 Винт крепления защитного кожуха
5 4.012.125.00-05 Гайка крепления защитного кожуха
6 4.012.125.00-06 Фланец внутренний
7 4.012.125.00-07 Виннт крепления опорного фланца
8 4.012.125.00-08 Опорный фланец
9 4.012.125.00-09 Шпиндель
10 4.012.125.00-10 Шпонка
11 4.012.125.00-11 Подшипник
12 4.012.125.00-12 Защитное кольцо
13 4.012.125.00-13 Винт
14 4.012.125.00-14 Шестерня большая
15 4.012.125.00-15 Стопорное кольцо
16 4.012.125.00-16 Втулка
17 4.012.125.00-17 Винт крепления корпуса редуктора
18 4.012.125.00-18 Кнопка стопора
19 4.012.125.00-19 Пружина стопора
20 4.012.125.00-20 Корпус редуктора
21 4.012.125.00-21 Гайка
22 4.012.125.00-22 Шестерня малая
23 4.012.125.00-23 Подшипник
24 4.012.125.00-24 Защитное кольцо ротора
25 4.012.125.00-25 Винт
26 4.012.125.00-26 Шпонка
27 4.012.125.00-27 Ротор
28 4.012.125.00-28 Подшипник
29 4.012.125.00-29 Аммортизатор подшипника
30 4.012.125.00-30 Винт крепления статора
31 4.012.125.00-31 Статор
32 4.012.125.00-32 Крышка статора
33 4.012.125.00-33 Корпус
34 4.012.125.00-34 Щетки угольные
35 4.012.125.00-35 Крышка щеткодержателя
36 4.012.125.00-36 Щеткодержатель
37 4.012.125.00-37 Накладка
38 4.012.125.00-38 Деталь
39 4.012.125.00-39 Левая половина ручки
40 4.012.125.00-40 Правая половина ручки
41 4.012.125.00-41 Конденсатор
42 4.012.125.00-42 Регулятор оборотов
43 4.012.125.00-43 Винт
44 4.012.125.00-44 Кнопка внутренняя
45 4.012.125.00-45 Кнопка внешняя
46 4.012.125.00-46 Индуктивность
47 4.012.125.00-47 Кабельный зажим
48 4.012.125.00-48 Саморез
49 4.012.125.00-49 Уплотнитель кабеля
50 4.012.125.00-50 Сетевой кабель с вилкой
51 4.012.125.00-51 Ключ
52 4.012.125.00-52 Дополнительная ручка

Узнать стоимость запчастей к болгарке WATT WWS-1200 (4.012.125.00), а также к другому инструменту вы можете по этой ссылке.
