Деталировка (схема разборки) болгарки WATT Pro WWS-1050 (артикул 4.105.125.00)

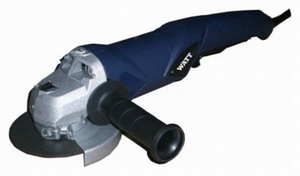

Болгарка WATT WWS-1050 (4.105.125.00)

Деталировка на болгарку WATT WWS-1050 (4.105.125.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 4.105.125.00-01 Опорный башмак
2 4.105.125.00-02 Подшипник
3 4.105.125.00-03 Ротор
4 4.105.125.00-04 Стопорное кольцо
5 4.105.125.00-05 Винт
6 4.105.125.00-06 Подшипник
7 4.105.125.00-07 Стопор
8 4.105.125.00-08 Пружина стопора
9 4.105.125.00-09 Корпус редуктора
10 4.105.125.00-10 Винт
11 4.105.125.00-11 Кольцо
12 4.105.125.00-12 Подшипник
13 4.105.125.00-13 Пружинная шайба
14 4.105.125.00-14 Шестерня большая
15 4.105.125.00-15 Крышка редуктора
16 4.105.125.00-16 Пружинная шайба
17 4.105.125.00-17 Шайба
18 4.105.125.00-18 Винт
19 4.105.125.00-19 Защитный кожух
20 4.105.125.00-20 Корпус, левая задняя часть
21 4.105.125.00-21 Корпус, правая задняя часть
22 4.105.125.00-22 Кабельный зажим
23 4.105.125.00-23 Винт
24 4.105.125.00-24 Конденсатор
25 4.105.125.00-25 Кнопка
26 4.105.125.00-26 Винт
27 4.105.125.00-27 Сетевой шнур
28 4.105.125.00-28 Обкладка кабеля
29 4.105.125.00-29 Крышка правая
30 4.105.125.00-30 Крышка левая
31 4.105.125.00-31 Пружина
32 4.105.125.00-32 Шильдик
33 4.105.125.00-33 Винт
34 4.105.125.00-34 Щетки
35 4.105.125.00-35 Щеткодержатель
36 4.105.125.00-36 Штифт
37 4.105.125.00-37 Корпус, средняя часть
38 4.105.125.00-38 Статор
39 4.105.125.00-39 Винт
40 4.105.125.00-40 Дополнительная рукоятка
41 4.105.125.00-41 Шестерня малая
42 4.105.125.00-42 Пружинная шайба
43 4.105.125.00-43 Гайка
44 4.105.125.00-44 Платина
45 4.105.125.00-45 Сегментная шпонка
46 4.105.125.00-46 Вал
47 4.105.125.00-47 Внутренний фланец
48 4.105.125.00-48 Диск
49 4.105.125.00-49 Внешний фланец
50 4.105.125.00-50 Ключ
