Деталировка (схема разборки) болгарки WATT WAP-1400 (артикул 4.014.180.10)

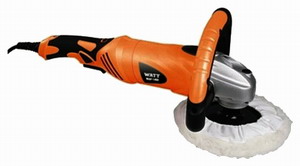

Болгарка WATT WAP-1400 (4.014.180.10)

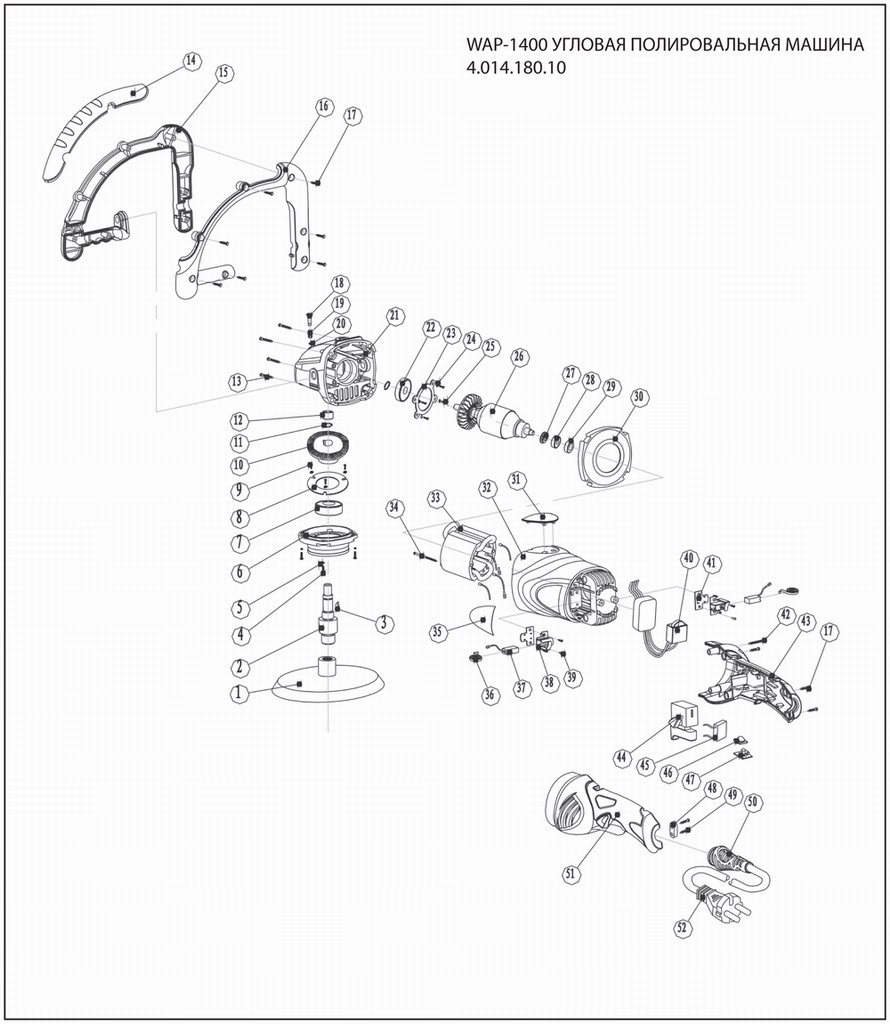

Деталировка на болгарку WATT WAP-1400 (4.014.180.10)

Номер позиции на рисунке Артикул детали Наименование детали
1 4.014.180.10-01 Опорная тарелка
2 4.014.180.10-02 Выходной вал
3 4.014.180.10-03 Сегментная шпонка
4 4.014.180.10-04 Винт
5 4.014.180.10-05 Шайба
6 4.014.180.10-06 Крышка редуктора
7 4.014.180.10-07 Подшипник
8 4.014.180.10-08 Основа подшипника
9 4.014.180.10-09 Винт
10 4.014.180.10-10 Шестерня большая
11 4.014.180.10-11 Стопорное кольцо
12 4.014.180.10-12 Игольчатый подшипник
13 4.014.180.10-13 Винт
14 4.014.180.10-14 Накладка на рукоятку
15 4.014.180.10-15 Корпус верхней рукоятки, левый
16 4.014.180.10-16 Корпус верхней рукоятки, правый
17 4.014.180.10-17 Винт
18 4.014.180.10-18 Стопор
19 4.014.180.10-19 Пружина стопора
20 4.014.180.10-20 Пружинное кольцо
21 4.014.180.10-21 Корпус редуктора
22 4.014.180.10-22 Подшипник
23 4.014.180.10-23 Основа подшипника
24 4.014.180.10-24 Шайба
25 4.014.180.10-25 Винт
26 4.014.180.10-26 Ротор
27 4.014.180.10-27 Подшипник
28 4.014.180.10-28 Гнездо подшипника
29 4.014.180.10-29 Пыльник
30 4.014.180.10-30 Демпфер
31 4.014.180.10-31 Шильдик
32 4.014.180.10-32 Корпус
33 4.014.180.10-33 Статор
34 4.014.180.10-34 Винт
35 4.014.180.10-35 Стикер
36 4.014.180.10-36 Пружина
37 4.014.180.10-37 Щетки
38 4.014.180.10-38 Щеткодержатель
39 4.014.180.10-39 Винт
40 4.014.180.10-40 Регулятор оборотов
41 4.014.180.10-41 Держатель
42 4.014.180.10-42 Винт
43 4.014.180.10-43 Корпус рукоятки, правый
44 4.014.180.10-44 Кнопка пуска
45 4.014.180.10-45 Конденсатор
46 4.014.180.10-46 Прозрачный колпачок
47 4.014.180.10-47 Светодиодный индикатор
48 4.014.180.10-48 Кабельный прижим
49 4.014.180.10-49 Винт
50 4.014.180.10-50 Обкладка кабеля
51 4.014.180.10-51 Корпус рукоятки, левый
52 4.014.180.10-52 Сетевой шнур

Узнать стоимость запчастей к болгарке WATT WAP-1400 (4.014.180.10), а также к другому инструменту вы можете по этой ссылке.
