Деталировка (схема разборки) электрического триммера WATT WRT-900LB (артикул 8.900.230.00)

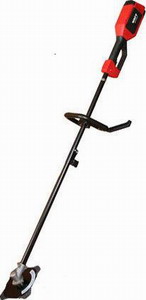

Электрический триммер WATT WRT-900LB (8.900.230.00)

Деталировка на электрический триммер WATT WRT-900LB (8.900.230.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 8.900.230.00-01 Гайка
2 8.900.230.00-02 Внешний фланец
3 8.900.230.00-03 Режущий нож
4 8.900.230.00-04 Винт
5 8.900.230.00-05 Пружинная шайба
6 8.900.230.00-06 Шайба
7 8.900.230.00-07 Внутренний фланец
8 8.900.230.00-08 Защитный кожух
9 8.900.230.00-09 Сальник
10 8.900.230.00-10  Стопорное кольцо
11 8.900.230.00-11 Подшипник
12 8.900.230.00-12 Вал
13 8.900.230.00-13 Шестерня
14 8.900.230.00-14 Подшипник
15 8.900.230.00-15 Редуктор
16 8.900.230.00-16 Винт
17 8.900.230.00-17 Винт
18 8.900.230.00-18 Шестерня
19 8.900.230.00-19 Стопорное кольцо
20 8.900.230.00-20 Стопорное кольцо
21 8.900.230.00-21 Гайка
22 8.900.230.00-22 Винт
23 8.900.230.00-23 Держатель рукоятки
24 8.900.230.00-24 Винт
25 8.900.230.00-25 Дополнительная рукоятка
26 8.900.230.00-26 Гайка
27 8.900.230.00-27 Упор
28 8.900.230.00-28 Винт
29 8.900.230.00-29 Держатель ремня
30 8.900.230.00-30 Пружина
31 8.900.230.00-31 Винт
32 8.900.230.00-32 Кабельный прижим
33 8.900.230.00-33 Винт
34 8.900.230.00-34 Обкладка кабеля
35 8.900.230.00-35 Сетевой шнур
36 8.900.230.00-36 Двигатель
37 8.900.230.00-37 Винт
38 8.900.230.00-38 Шайба
39 8.900.230.00-39 Винт
40 8.900.230.00-40 Корпус, левая часть
41 8.900.230.00-41 Копка, наружная
42 8.900.230.00-42 Пружина
43 8.900.230.00-43 Кнопка пуска
44 8.900.230.00-44 Конденсатор
45 8.900.230.00-45 Корпус, правая часть
46 8.900.230.00-46 Кнопка
47 8.900.230.00-47 Пружина
48 8.900.230.00-48 Штанга верхняя
49 8.900.230.00-49 Трубка, гибкая
50 8.900.230.00-50 Вал гибкий, верх
51 8.900.230.00-51 Винт
52 8.900.230.00-52 Винт
53 8.900.230.00-53 Пружинная шайба
54 8.900.230.00-54 Шайба
55 8.900.230.00-55 Винт-фиксатор
56 8.900.230.00-56 Соединительная муфта
57 8.900.230.00-57 Гайка
58 8.900.230.00-58 Штанга нижняя
59 8.900.230.00-59 Втулка
60 8.900.230.00-60 Трубка гибкая, низ
61 8.900.230.00-61 Вал гибкий, низ

Узнать стоимость запчастей к электрическому триммеру WATT WRT-900LB (8.900.230.00), а также к другому инструменту вы можете по этой ссылке.
