Деталировка (схема разборки) электрического триммера WATT WRT-600L (артикул 8.600.350.00)

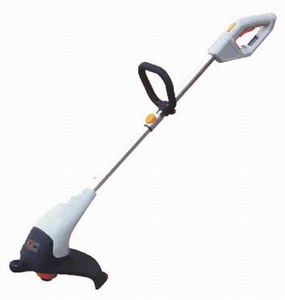

Электрический триммер WATT WRT-600L (8.600.350.00)

Деталировка на электрический триммер WATT WRT-600L (8.600.350.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 8.600.350.00-001 Шпулька
2 8.600.350.00-002 Леска
3 8.600.350.00-003 Корпус катушки
4 8.600.350.00-004 Основание катушки
5 8.600.350.00-005 Винт
6 8.600.350.00-006 Гайка
7 8.600.350.00-007 Гайка
8 8.600.350.00-008 Держатель
9 8.600.350.00-009 Нож
10 8.600.350.00-010  Ролик
11 8.600.350.00-011 Штифт
12 8.600.350.00-012 Защитный кожух
13 8.600.350.00-013 Шильдик
14 8.600.350.00-014 Крыльчатка
15 8.600.350.00-015 Винт
16 8.600.350.00-016 Пружинная шайба
17 8.600.350.00-017 Плоская шайба
18 8.600.350.00-018 Основание
19 8.600.350.00-019 Винт
20 8.600.350.00-020 Пружинная шайба
21 8.600.350.00-021 Плоская шайба
22 8.600.350.00-022 Передняя крышка
23 8.600.350.00-023 Подшипник 0608
24 8.600.350.00-024 Диэлектрик
25 8.600.350.00-025 Статор
26 8.600.350.00-026 Ротор
27 8.600.350.00-027 Винт
28 8.600.350.00-028 Прокладка
29 8.600.350.00-029 Корпус, правая часть
30 8.600.350.00-030 Щеткодержатель
31 8.600.350.00-031 Щетки
32 8.600.350.00-032 Клемма
33 8.600.350.00-033 Крышка
34 8.600.350.00-034 Винт
35 8.600.350.00-035 Клемма
36 8.600.350.00-036 Корпус, левая часть
37 8.600.350.00-037 Болт
38 8.600.350.00-038 Гайка
39 8.600.350.00-039 Дополнительная рукоятка
40 8.600.350.00-040 Держатель рукоятки
41 8.600.350.00-041 Барашковый винт
42 8.600.350.00-042 Плоская шайба
43 8.600.350.00-043 Винт
44 8.600.350.00-044 Рукоятка, правая часть
45 8.600.350.00-045 Крышка
46 8.600.350.00-046 Пружина В
47 8.600.350.00-047 Крышка А
48 8.600.350.00-048 Пружина D
49 8.600.350.00-049 Кнопка
50 8.600.350.00-050 Конденсатор
51 8.600.350.00-051 Крышка В
52 8.600.350.00-052 Рукоятка, левая часть
53 8.600.350.00-053 Обкладка кабеля
54 8.600.350.00-054 Сетевой шнур
55 8.600.350.00-055 Штанга, верхняя
56 8.600.350.00-056 Пружина С
57 8.600.350.00-057 Ползунок
58 8.600.350.00-058 Втулка
59 8.600.350.00-059 Крышка С
60 8.600.350.00-060 Втулка
61 8.600.350.00-061 Упор
62 8.600.350.00-062 Штанга, нижняя
63 8.600.350.00-063 Винт
64 8.600.350.00-064 Основание пружины
65 8.600.350.00-065 Пружина А
66 8.600.350.00-066 Заглушка
67 8.600.350.00-067 Пружина
68 8.600.350.00-068 Катушка в сборе

Узнать стоимость запчастей к электрическому триммеру WATT WRT-600L (8.600.350.00), а также к другому инструменту вы можете по этой ссылке.
