Деталировка (схема разборки) электрического триммера WATT WRT-250L (артикул 8.250.230.00)

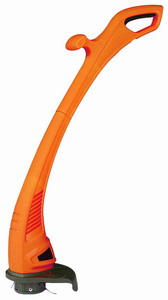

Электрический триммер WATT WRT-250L (8.250.230.00)

Деталировка на электрический триммер WATT WRT-250L (8.250.230.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 8.250.230.00-01 Винт
2 8.250.230.00-02 Корпус верхний, правая часть
3 8.250.230.00-03 Кнопка
4 8.250.230.00-04 Обкладка кабеля
5 8.250.230.00-05 Кнопка наружная
6 8.250.230.00-06 Сетевой шнур
7 8.250.230.00-07 Корпус верхний , левая часть
8 8.250.230.00-08 Кабель
9 8.250.230.00-09 Корпус нижний, левая часть
10 8.250.230.00-10  Корпус нижний, правая часть
11 8.250.230.00-11 Обжимка кабеля
12 8.250.230.00-12 Конденсатор
13 8.250.230.00-13 Двигатель
14 8.250.230.00-14 Режущая леска
15 8.250.230.00-15 Шпулька
16 8.250.230.00-16 Крышка
17 8.250.230.00-17 Штифт
18 8.250.230.00-18 Защитный кожух
