Деталировка (схема разборки) электрического триммера WATT WRT-1300LB (артикул 8.013.420.00)

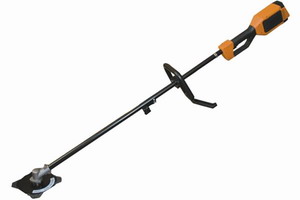

Электрический триммер WATT WRT-1300LB (8.013.420.00)

Деталировка на электрический триммер WATT WRT-1300LB (8.013.420.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 8.013.420.00-01 Гайка
2 8.013.420.00-02 Внешний фланец
3 8.013.420.00-03 Режущий нож
4 8.013.420.00-04 Винт
5 8.013.420.00-05 Пружинная шайба
6 8.013.420.00-06 Шайба
7 8.013.420.00-07 Внутренний фланец
8 8.013.420.00-08 Защитный кожух
9 8.013.420.00-09 Сальник
10 8.013.420.00-10  Стопорное кольцо
11 8.013.420.00-11 Подшипник
12 8.013.420.00-12 Вал
13 8.013.420.00-13 Шестерня
14 8.013.420.00-14 Подшипник
15 8.013.420.00-15 Редуктор
16 8.013.420.00-16 Винт
17 8.013.420.00-17 Винт
18 8.013.420.00-18 Шестерня
19 8.013.420.00-19 Стопорное кольцо
20 8.013.420.00-20 Стопорное кольцо
21 8.013.420.00-21 Гайка
22 8.013.420.00-22 Винт
23 8.013.420.00-23 Держатель рукоятки
24 8.013.420.00-24 Винт
25 8.013.420.00-25 Дополнительная рукоятка
26 8.013.420.00-26 Гайка
27 8.013.420.00-27 Упор
28 8.013.420.00-28 Винт
29 8.013.420.00-29 Держатель ремня
30 8.013.420.00-30 Пружина
31 8.013.420.00-31 Винт
32 8.013.420.00-32 Кабельный прижим
33 8.013.420.00-33 Винт
34 8.013.420.00-34 Обкладка кабеля
35 8.013.420.00-35 Сетевой шнур
36 8.013.420.00-36 Двигатель
37 8.013.420.00-37 Винт
38 8.013.420.00-38 Шайба
39 8.013.420.00-39 Винт
40 8.013.420.00-40 Корпус, левая часть
41 8.013.420.00-41 Копка, наружная
42 8.013.420.00-42 Пружина
43 8.013.420.00-43 Кнопка пуска
44 8.013.420.00-44 Конденсатор
45 8.013.420.00-45 Корпус, правая часть
46 8.013.420.00-46 Кнопка
47 8.013.420.00-47 Пружина
48 8.013.420.00-48 Штанга верхняя
49 8.013.420.00-49 Трубка, гибкая
50 8.013.420.00-50 Вал гибкий, верх
51 8.013.420.00-51 Винт
52 8.013.420.00-52 Винт
53 8.013.420.00-53 Пружинная шайба
54 8.013.420.00-54 Шайба
55 8.013.420.00-55 Винт-фиксатор
56 8.013.420.00-56 Соединительная муфта
57 8.013.420.00-57 Гайка
58 8.013.420.00-58 Штанга нижняя
59 8.013.420.00-59 Втулка
60 8.013.420.00-60 Трубка гибкая, низ
61 8.013.420.00-61 Вал гибкий, низ
