Деталировка (схема разборки) бензинового триммера WATT WMT-52LB New (артикул 8.052.430.00)

Бензиновый триммер WATT WMT-52LB New (8.052.430.00)

Выберите раздел деталировки:

1. Штанга

2. Двигатель

1. Штанга бензинового триммера WATT WMT-52LB New

 Бензиновый триммер WATT WMT-52LB New(8.052.430.00)

Номер детали на картинке Артикул Наименование
1 8.052.430.09-104 Редуктор верхний в сборе
2
3
4
5
6
7
8
9
10
11 8.052.430.09-111 Деталь штанги
12 8.052.430.09-112 Деталь штанги
13 8.052.430.09-113 Деталь штанги
14 8.052.430.09-114 Деталь штанги
15 8.052.430.09-115 Деталь штанги
16 8.052.430.09-116 Деталь штанги
17 8.052.430.09-117 Вкладыши вала штанги
18 8.052.430.09-118 Внутренний вал штанги
19 8.052.430.09-119 Левая ручка триммера
20 8.052.430.09-120 Крепление
21 8.052.430.09-121 Крепление поперечной ручки штанги
22 8.052.430.09-122 Крепление поперечной ручки штанги
23 8.052.430.09-123 Крепление продольное ручки штанги
24 8.052.430.09-124 Болты
25 8.052.430.09-125 Ручка газа в сборе
26 8.052.430.09-126 Штанга алюминиевая
27 8.052.430.09-127 Защитный кожух в сборе
28 8.052.430.09-128 Крепление кожуха
29 8.052.430.09-129 Крепление кожуха
30 8.052.430.09-133 Редуктор нижний в сборе
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45 8.052.430.09-145 Нож триммера
46 8.052.430.09-146 Кольцо
47 8.052.430.09-147 Внешний кожух редуктора
48 8.052.430.09-148 Гайка

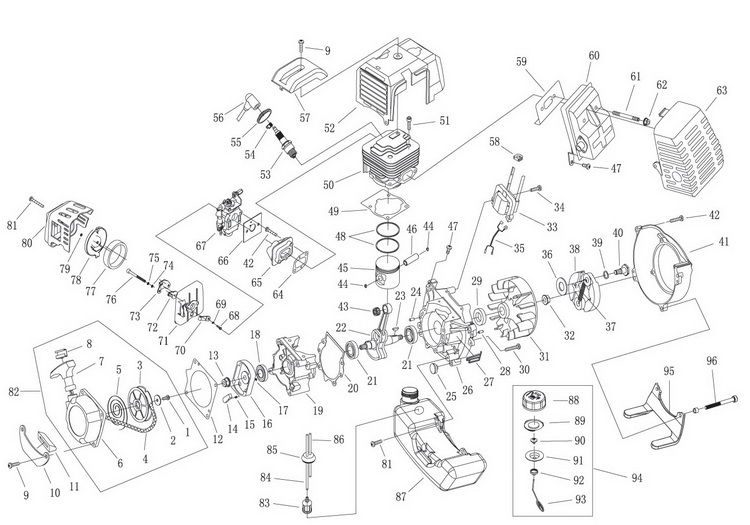

2. Двигатель бензинового триммера WATT WMT-52LB New

 Бензиновый триммер WATT WMT-52LB New(8.052.430.00)

Номер детали на картинке Артикул Наименование
1 8.052.430.09-201 Винт M5x12
2 8.052.430.09-202 Кольцо
3 8.052.430.09-203 Шкив стартера
4 8.052.430.09-204 Шнур стартера
5 8.052.430.09-205 Пружина стартера
6 8.052.430.09-206 Корпус стартера
7 8.052.430.09-207 Ручка стартера
8 8.052.430.09-208 Крепление шнура стартера в ручке
9 8.052.430.09-209 Винт
10 8.052.430.09-210 Крепление стартера к корпусу
11 8.052.430.09-211 Крепление стартера к корпусу
12 8.052.430.09-212 Прокладка стартера
13 8.052.430.09-213 Деталь храповика стартера
14 8.052.430.09-214 Кулачки храповика
15 8.052.430.09-215 Деталь храповика стартера
16 8.052.430.09-216 Корпус храповика стартера
17 8.052.430.09-217 Деталь храповика стартера
18 8.052.430.09-218 Сальник коленвала
19 8.052.430.09-219 Крышка картера
20 8.052.430.09-220 Прокладка картера
21 8.052.430.09-221 Подшипник коленвала
22 8.052.430.09-222 Коленвал
23 8.052.430.09-223 Шпонка коленвала
24 8.052.430.09-224 Штифт 5×12
25 8.052.430.09-225 Резиновый пыльник
26 8.052.430.09-226 Картер
27 8.052.430.09-227 Кожух
28 8.052.430.09-228 Штифт 4×10
29 8.052.430.09-229 Сальник коленвала
30 8.052.430.09-230 Винт
31 8.052.430.09-231 Маховик
32 8.052.430.09-232 Гайка M8
33 8.052.430.09-233 Модуль зажигания
34 8.052.430.09-234 Винт
35 8.052.430.09-235 Провод
36 8.052.430.09-236 Муфта сцепления
37 8.052.430.09-237 Пружина
38 8.052.430.09-238 Деталь муфты сцепления
39 8.052.430.09-239 Кольцо
40 8.052.430.09-240 Винт
41 8.052.430.09-241 Кожух маховика
42 8.052.430.09-242 Винт
43 8.052.430.09-243 Подшипник
44 8.052.430.09-244 Стопорное кольцо
45 8.052.430.09-245 Поршень в сборе
46 8.052.430.09-246 Палец поршня
47 8.052.430.09-247 Винт
48 8.052.430.09-248 Поршневые кольца
49 8.052.430.09-249 Прокладка цилиндра
50 8.052.430.09-250 Цилиндр
51 8.052.430.09-251 Винт
52 8.052.430.09-252 Кожух цилиндра
53 8.052.430.09-253 Свеча
54 8.052.430.09-254 Кольцо
55 8.052.430.09-255 Кольцо
56 8.052.430.09-256 Люлька свечи
57 8.052.430.09-257 Кожух
58 8.052.430.09-258 Деталь крепления
59 8.052.430.09-259 Прокладка глушителя
60 8.052.430.09-260 Глушитель
61 8.052.430.09-261 Штифт
62 8.052.430.09-262 Гайка
63 8.052.430.09-263 Кожух глушителя
64 8.052.430.09-264 Прокладка цилиндра
65 8.052.430.09-265 Переходник карбюратора
66 8.052.430.09-266 Прокладка карбюратора
67 8.052.430.09-267 Карбюратор
68 8.052.430.09-268 Винт
69 8.052.430.09-269 Кольцо
70 8.052.430.09-270 Держатель
71 8.052.430.09-271 Внешний кожух
72 8.052.430.09-272 Деталь крепления
73 8.052.430.09-273 Деталь крепления
74 8.052.430.09-274 Кольцо
75 8.052.430.09-275 Кольцо
76 8.052.430.09-276 Болт
77 8.052.430.09-277 Воздушный фильтр в сборе
78 8.052.430.09-278 Крепление воздушного фильтра
79 8.052.430.09-279 Кольцо
80 8.052.430.09-280 Кожух воздушного фильтра
81 8.052.430.09-281 Болт
82 8.052.430.09-282 Стартер в сборе
83 8.052.430.09-283 Топливный фильтр
84 8.052.430.09-284 Топливопровод
85 8.052.430.09-285 Крепление трубок
86 8.052.430.09-286 Трубка
87 8.052.430.09-287 Топливный бак
88 8.052.430.09-288 Пробка бака
89 8.052.430.09-289 Кольцо
90 8.052.430.09-290 Кольцо
91 8.052.430.09-291 Кольцо
92 8.052.430.09-292 Кольцо
93 8.052.430.09-293 Деталь пробки бака
94 8.052.430.09-294 Крышка топливного бака
95 8.052.430.09-295 Крепление топливного бака
96 8.052.430.09-296 Болт
