Выберите раздел деталировки:
1. Штанга
2. Двигатель
1. Штанга бензинового триммера WATT WMT-520
| Номер на картинке | Артикул | Наименование детали |
| 1 | 8.052.255.20-101 | Редуктор нижний в сборе |
| 2 | 8.052.255.20-102 | Стопорное кольцо |
| 3 | 8.052.255.20-103 | Стопорное кольцо |
| 4 | 8.052.255.20-104 | Подшипник 6000Z |
| 5 | 8.052.255.20-105 | Шестерня |
| 6 | 8.052.255.20-106 | Стальная шайба |
| 7 | 8.052.255.20-107 | Винт M5x20 |
| 8 | 8.052.255.20-108 | Пыльник |
| 9 | 8.052.255.20-109 | Винт M5x12 |
| 10 | 8.052.255.20-110 | Болт M6x12 |
| 11 | 8.052.255.20-111 | Пыльник |
| 12 | 8.052.255.20-112 | Корпус редуктора |
| 13 | 8.052.255.20-113 | Кожух редуктора |
| 14 | 8.052.255.20-114 | Подшипник 6000Z |
| 15 | 8.052.255.20-115 | Шестерня |
| 16 | 8.052.255.20-116 | Вал редуктора |
| 17 | 8.052.255.20-117 | Подшипник 6002 |
| 18 | 8.052.255.20-118 | Стопорное кольцо |
| 19 | 8.052.255.20-119 | Держатель |
| 20 | 8.052.255.20-120 | Держатель |
| 21 | 8.052.255.20-121 | Шайба |
| 22 | 8.052.255.20-122 | Гайка прижимная |
| 24 | 8.052.255.20-124 | 3-лопастной нож |
| 25 | 8.052.255.20-125 | Штанга с валом в комплекте |
| 26 | 8.052.255.20-126 | Втулка штанги |
| 27 | 8.052.255.20-127 | Втулка |
| 28 | 8.052.255.20-128 | Вал штанги 9 шлиц. |
| 29 | 8.052.255.20-129 | Алюминиевая трубка |
| 30 | 8.052.255.20-130 | Держатель ремняв сборе |
| 31 | 8.052.255.20-131 | Крепление держателя |
| 32 | 8.052.255.20-132 | Кольцо держателя |
| 33 | 8.052.255.20-133 | Винт M5x20 |
| 34 | 8.052.255.20-134 | Гайка M5 |
| 35 | 8.052.255.20-135 | Редуктор верхний в сборе |
| 36 | 8.052.255.20-136 | Корпус муфты сцепления |
| 37 | 8.052.255.20-137 | Стопорное кольцо |
| 38 | 8.052.255.20-138 | Подшипник 6202 |
| 39 | 8.052.255.20-139 | Стопорное кольцо |
| 40 | 8.052.255.20-140 | Корпус редуктора |
| 41 | 8.052.255.20-141 | Резиновая втулка |
| 42 | 8.052.255.20-142 | Винт M5x20 |
| 43 | 8.052.255.20-143 | Винт M5x12 |
| 44 | 8.052.255.20-144 | Стопорное кольцо |
| 45 | 8.052.255.20-145 | Винт |
| 47 | 8.052.255.20-147 | Винт |
| 48 | 8.052.255.20-148 | Ремень |
| 49 | 8.052.255.20-149 | Болт M5x25 |
| 50 | 8.052.255.20-150 | Нижнее крепление руля |
| 51 | 8.052.255.20-151 | Поперечное нижнее крепление руля |
| 52 | 8.052.255.20-152 | Левая часть ручки |
| 53 | 8.052.255.20-153 | Резиновая ручка |
| 54 | 8.052.255.20-154 | Верхнее крепление руля |
| 55 | 8.052.255.20-155 | Правая часть ручки |
| 56 | 8.052.255.20-156 | Ручка газа в сборе |
| 57 | 8.052.255.20-157 | Винт ST2,9×13 |
| 58 | 8.052.255.20-158 | Кнопка |
| 59 | 8.052.255.20-159 | Пружина |
| 60 | 8.052.255.20-160 | Штифт |
| 61 | 8.052.255.20-161 | Захват |
| 62 | 8.052.255.20-162 | Пружина |
| 63 | 8.052.255.20-163 | Правая часть рукоятки |
| 64 | 8.052.255.20-164 | Винт ST2.9×18 |
| 65 | 8.052.255.20-165 | Винт M5x30 |
| 66 | 8.052.255.20-166 | Трос управления |
| 67 | 8.052.255.20-167 | Трубка |
| 68 | 8.052.255.20-168 | Кнопка стопа |
| 69 | 8.052.255.20-169 | Захват |
| 70 | 8.052.255.20-170 | Пружина |
| 71 | 8.052.255.20-171 | Левая часть рукоятки |
| 72 | 8.052.255.20-172 | Катушка с леской в сборе |
| 73 | 8.052.255.20-173 | Корпус катушки |
| 74 | 8.052.255.20-174 | Гайка |
| 75 | 8.052.255.20-175 | Шайба |
| 76 | 8.052.255.20-176 | Пружина |
| 77 | 8.052.255.20-177 | Нейлоновая леска |
| 78 | 8.052.255.20-178 | Шпуля |
| 79 | 8.052.255.20-179 | Заглушка |
| 80 | 8.052.255.20-180 | Крышка катушки |
| 81 | 8.052.255.20-181 | Крепление защитного кожуха |
| 82 | 8.052.255.20-182 | Винт M5x30 |
| 83 | 8.052.255.20-183 | Защитный кожух |
| 84 | 8.052.255.20-184 | Прижимная пластина |
| 85 | 8.052.255.20-185 | Винт |
| 86 | 8.052.255.20-186 | Винт M5x16 |
| 87 | 8.052.255.20-187 | Бортик защитного кожуха |
| 88 | 8.052.255.20-188 | Отрезной нож лески |
| 89 | 8.052.255.20-189 | Комплект бортик + нож для лески в сборе |

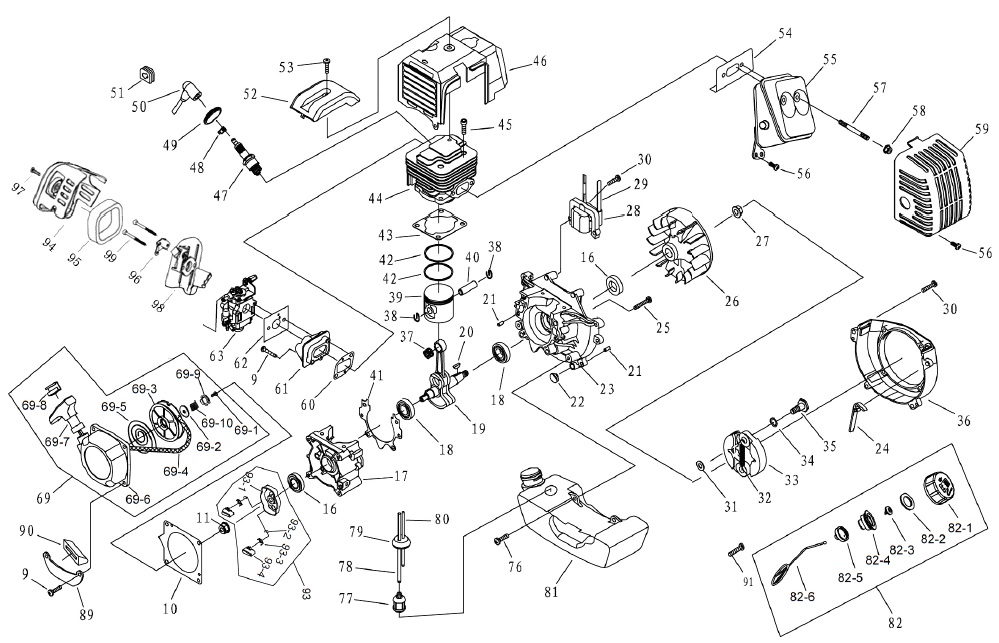

2. Двигатель бензинового триммера WATT WMT-520
| Номер на картинке | Артикул | Наименование детали |
| 9 | 8.052.255.20-209 | Винт M5x20 |
| 10 | 8.052.255.20-210 | Прокладка стартера |
| 11 | 8.052.255.20-211 | Гайка |
| 16 | 8.052.255.20-216 | Сальник коленвала |
| 17 | 8.052.255.20-217 | Левая часть картера |
| 18 | 8.052.255.20-218 | Подшипник 6201 |
| 19 | 8.052.255.20-219 | Коленвал |
| 20 | 8.052.255.20-220 | Шпонка коленвала |
| 21 | 8.052.255.20-221 | Штифт |
| 22 | 8.052.255.20-222 | Шайба резиновая |
| 23 | 8.052.255.20-223 | Правая часть картера |
| 24 | 8.052.255.20-224 | Штифт |
| 25 | 8.052.255.20-225 | Винт M5x30 |
| 26 | 8.052.255.20-226 | Маховик |
| 27 | 8.052.255.20-227 | Гайка маховика |
| 28 | 8.052.255.20-228 | Модуль зажигания |
| 29 | 8.052.255.20-229 | Провод |
| 30 | 8.052.255.20-230 | Болт M5x30 |
| 31 | 8.052.255.20-231 | Шайба |
| 32 | 8.052.255.20-232 | Пружина муфты сцепления |
| 33 | 8.052.255.20-233 | Колодки муфты сцепления |
| 34 | 8.052.255.20-234 | Шайба |
| 35 | 8.052.255.20-235 | Винт |
| 36 | 8.052.255.20-236 | Корпус |
| 37 | 8.052.255.20-237 | Игольчатый подшипник 9x12x12 |
| 38 | 8.052.255.20-238 | Стопорное кольцо |
| 39 | 8.052.255.20-239 | Поршень |
| 40 | 8.052.255.20-240 | Палец поршневой |
| 41 | 8.052.255.20-241 | Прокладка картера |
| 42 | 8.052.255.20-242 | Поршневое кольцо |
| 43 | 8.052.255.20-243 | Прокладка цилиндра |
| 44 | 8.052.255.20-244 | Цилиндр |
| 45 | 8.052.255.20-245 | Винт |
| 46 | 8.052.255.20-246 | Кожух цилиндра |
| 47 | 8.052.255.20-247 | Свеча зажигания |
| 48 | 8.052.255.20-248 | Пружина |
| 49 | 8.052.255.20-249 | Кожух |
| 50 | 8.052.255.20-250 | Люлька свечи |
| 51 | 8.052.255.20-251 | Держатель |
| 52 | 8.052.255.20-252 | Верхняя часть корпуса |
| 53 | 8.052.255.20-253 | Винт |
| 54 | 8.052.255.20-254 | Прокладка глушителя |
| 55 | 8.052.255.20-255 | Глушитель |
| 56 | 8.052.255.20-256 | Винт |
| 57 | 8.052.255.20-257 | Болт |
| 58 | 8.052.255.20-258 | Гайка |
| 59 | 8.052.255.20-259 | Защитный кожух глушителя |
| 60 | 8.052.255.20-260 | Прокладка изолятора |
| 61 | 8.052.255.20-261 | Изолятор |
| 62 | 8.052.255.20-262 | Прокладка карбюратора |
| 63 | 8.052.255.20-263 | Карбюратор |
| 69 | 8.052.255.20-269 | Стартер в сборе |
| 69-1 | 8.052.255.20-2691 | Винт |
| 69-2 | 8.052.255.20-2692 | Шайба |
| 69-3 | 8.052.255.20-2693 | Шкив |
| 69-4 | 8.052.255.20-2694 | Шайба |
| 69-5 | 8.052.255.20-2695 | Пружина стартера |
| 69-6 | 8.052.255.20-2696 | Корпус стартера |
| 69-7 | 8.052.255.20-2697 | Ручка стартера |
| 69-8 | 8.052.255.20-2698 | Заглушка |
| 69-9 | 8.052.255.20-2699 | Заглушка |
| 69-10 | 8.052.255.20-2610 | Пружина |
| 76 | 8.052.255.20-276 | Винт M5x16 |
| 77 | 8.052.255.20-277 | Топливный фильтр |
| 78 | 8.052.255.20-278 | Трубка |
| 79 | 8.052.255.20-279 | Держатель трубок |
| 80 | 8.052.255.20-280 | Трубка |
| 81 | 8.052.255.20-281 | Топливный бак |
| 82 | 8.052.255.20-282 | Крышка бака в сборе |
| 82-1 | 8.052.255.20-2821 | Крышка |
| 82-2 | 8.052.255.20-2822 | Прокладка |
| 82-3 | 8.052.255.20-2823 | Прокладка |
| 82-4 | 8.052.255.20-2824 | Кожух внутренний |
| 82-5 | 8.052.255.20-2825 | Прокладка |
| 82-6 | 8.052.255.20-2826 | Держатель крышки |
| 89 | 8.052.255.20-289 | Держатель топливного бака |
| 90 | 8.052.255.20-290 | Резиновый уплотнитель бака |
| 91 | 8.052.255.20-291 | Винт M5x20 |
| 93 | 8.052.255.20-293 | Храповик в сборе |
| 93-1 | 8.052.255.20-2931 | Корпус храповика |
| 93-2 | 8.052.255.20-2932 | Стопорное кольцо |
| 93-3 | 8.052.255.20-2933 | Пружина собачки |
| 93-4 | 8.052.255.20-2934 | Собачка храповика |
| 94 | 8.052.255.20-294 | Кохуж воздушного фильтра |
| 95 | 8.052.255.20-295 | Воздушный фильтр (поролон) |
| 96 | 8.052.255.20-296 | Рычаг воздушного фильтра |
| 97 | 8.052.255.20-297 | Винт |
| 98 | 8.052.255.20-298 | Основание воздушного фильтра |
| 99 | 8.052.255.20-299 | Винт |
Узнать стоимость запчастей к триммеру WATT WMT-520 (8.052.255.20), а также к другому инструменту вы можете по этой ссылке.
