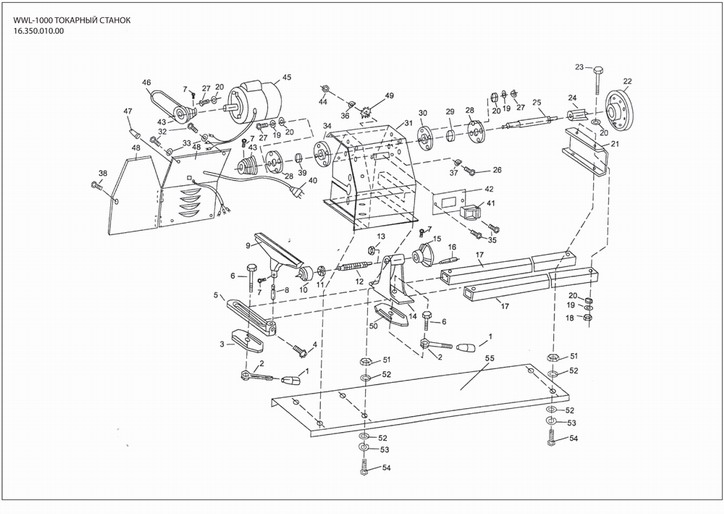

Деталировка (схема разборки) токарного станка WATT WWL-1000 (артикул 16.350.010.00)

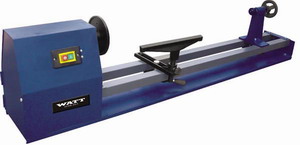

Токарный станок WATT WWL-1000 (16.350.010.00)

Деталировка на токарный станок WATT WWL-1000 (16.350.010.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 16.350.010.00-01 Накладка на рукоятку
2 16.350.010.00-02 Рукоятка
3 16.350.010.00-03 Зажим
4 16.350.010.00-04 Винт
5 16.350.010.00-05 Держатель
6 16.350.010.00-06 Болт M4x70
7 16.350.010.00-07 Болт M6x10
8 16.350.010.00-08 Ось
9 16.350.010.00-09 Держатель резца
10 16.350.010.00-10 Сердечник
11 16.350.010.00-11 Подшипник 6201
12 16.350.010.00-12 Вал опорной каретки
13 16.350.010.00-13 Винт M18
14 16.350.010.00-14 Опорная каретка
15 16.350.010.00-15 Маховик
16 16.350.010.00-16 Ручка маховика
17 16.350.010.00-17 Направляющая штанга
18 16.350.010.00-18 Гайка M8
19 16.350.010.00-19 Пружинная шайба
20 16.350.010.00-20 Шайба
21 16.350.010.00-21 Боковая крышка
22 16.350.010.00-22 Планшайба
23 16.350.010.00-23 Болт M8x55
24 16.350.010.00-24 Сердечник
25 16.350.010.00-25 Вал
26 16.350.010.00-26 Болт M4x10
27 16.350.010.00-27 Болт M8x16
28 16.350.010.00-28 Шайба
29 16.350.010.00-29 Подшипник 6204
30 16.350.010.00-30 Шайба
31 16.350.010.00-31 Корпус
32 16.350.010.00-32 Болт M5x12
33 16.350.010.00-33 Шайба
34 16.350.010.00-34 Шайба
35 16.350.010.00-35 Болт M4x12
36 16.350.010.00-36 Пружинная шайба
37 16.350.010.00-37 Шайба
38 16.350.010.00-38 Болт M8x16
39 16.350.010.00-39 Подшипник 6203
40 16.350.010.00-40 Сетевой шнур
41 16.350.010.00-41 Кнопка
42 16.350.010.00-42 Панель кнопочная
43 16.350.010.00-43 Ролик
44 16.350.010.00-44 Гайка M4
45 16.350.010.00-45 Двигатель
46 16.350.010.00-46 Ремень
47 16.350.010.00-47 Заглушка
48 16.350.010.00-48 Крышка корпуса
49 16.350.010.00-49 Шайба
50 16.350.010.00-50 Зажим
51 16.350.010.00-51 Гайка
52 16.350.010.00-52 Шайба
53 16.350.010.00-53 Пружинная шайба
54 16.350.010.00-54 Болт M8x20
55 16.350.010.00-55 Основание

Узнать стоимость запчастей к токарному станку WATT WWL-1000 (16.350.010.00), а также к другому инструменту вы можете по этой ссылке.
