Деталировка (схема разборки) лобзикового станка WATT WSS-406 (артикул 17.130.406.00)

Лобзиковый станок WATT WSS-406 (17.130.406.00)

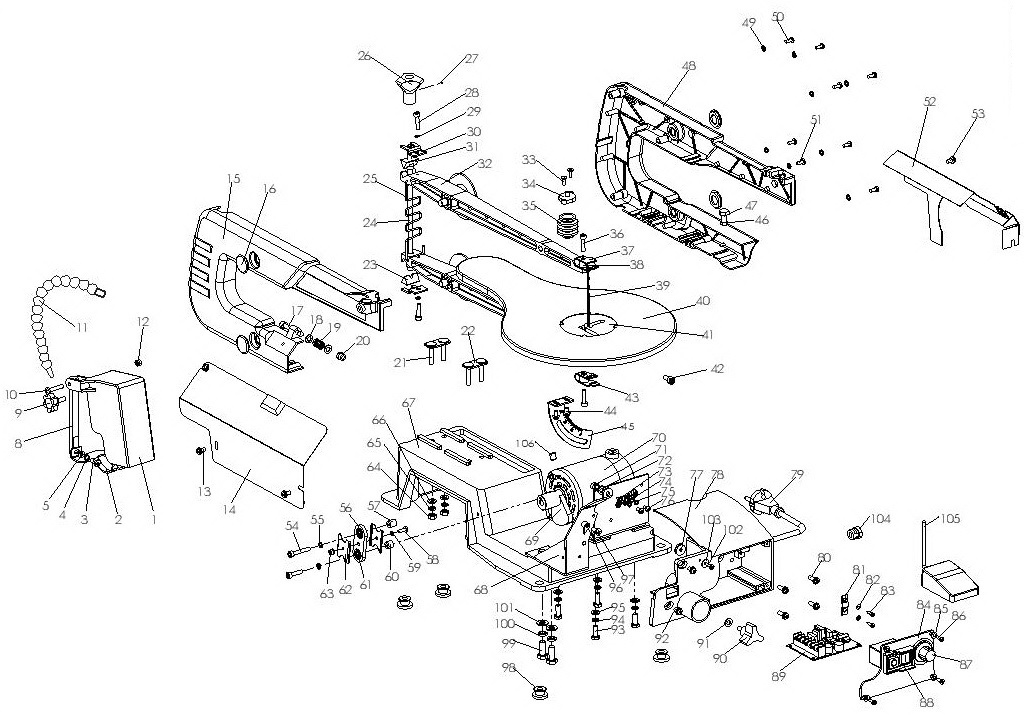

Деталировка лобзикового станка WATT WSS-406 (17.130.406.00)

Номер на картинке Артикул Наименование детали
1 17.120.406.00-01 Защитный щиток
2 17.120.406.00-02 Защелка защитного щитка
3 17.120.406.00-03 Винт
4 17.120.406.00-04 Шайба
5 17.120.406.00-05 Гайка
8 17.120.406.00-08 Кронштейн защитного щитка
9 17.120.406.00-09 Винт-барашек регулировки защитного щитка
10 17.120.406.00-10 Винт
11 17.120.406.00-11 Шланг подачи воздуха в сборе
33
34
12 17.120.406.00-12 Гайка
13 17.120.406.00-13 Винт
14 17.120.406.00-14 Кожух
15 17.120.406.00-15 Левый корпус
16 17.120.406.00-16 Заглушка
17 17.120.406.00-17 Винт крепления станины
18 17.120.406.00-18 Шайба
19 17.120.406.00-19 Втулка
20 17.120.406.00-20 Гайка
21 17.120.406.00-21 Скоба
22 17.120.406.00-22 Скоба
23 17.120.406.00-23 Механизм рабочего рычага в сборе
24
25
26
27
28
29
30
31
32 17.120.406.00-32 Рабочий рычаг
35 17.120.406.00-35 Выходной патрубок
36 17.120.406.00-36 Винт
37 17.120.406.00-37 Пилкодержатель верхний
38 17.120.406.00-38 Гайка
39 17.120.406.00-39 Полотно лобзиковое
40 17.120.406.00-40 Рабочий стол
41 17.120.406.00-41 Вставка
42 17.120.406.00-42 Винт
43 17.120.406.00-43 Пилкодержатель нижний
44 17.120.406.00-44 Указатель угла наклона рабочего стола
45 17.120.406.00-45 Регулятор угла наклона
46 17.120.406.00-46 Шайба
47 17.120.406.00-47 Винт
48 17.120.406.00-48 Правый корпус
49 17.120.406.00-49 Шайба
50 17.120.406.00-50 Винт
51 17.120.406.00-51 Винт
52 17.120.406.00-52 Накладка
53 17.120.406.00-53 Винт
54 17.120.406.00-54 Винт
55 17.120.406.00-55 Шайба
56 17.120.406.00-56 Соединительная планка с подшипниками
61
57 17.120.406.00-57 Втулка
58 17.120.406.00-58 Винт
59 17.120.406.00-59 Шайба
60 17.120.406.00-60 Втулка
62 17.120.406.00-62 Пластина
63 17.120.406.00-63 Гайка
64 17.120.406.00-64 Гайка
65 17.120.406.00-65 Шайба
66 17.120.406.00-66 Гровер
67 17.120.406.00-67 Станина
68 17.120.406.00-68 Кронштейн двигателя
69 17.120.406.00-69 Эксцентрик приводной
106
70 17.120.406.00-70 Двигатель в сборе
71 17.120.406.00-71 Шайба
72 17.120.406.00-72 Гровер
73 17.120.406.00-73 Винт
74 17.120.406.00-74 Крепление
75 17.120.406.00-75 Крепление
76 17.120.406.00-76 Винт
77 17.120.406.00-77 Прокладка
78 17.120.406.00-78 Корпус блока управления
79 17.120.406.00-79 Сетевой кабель с вилкой
80 17.120.406.00-80 Винт
81 17.120.406.00-81 Держатель кабеля
82 17.120.406.00-82 Шайба
83 17.120.406.00-83 Винт
84 17.120.406.00-84 Панель управления
85 17.120.406.00-85 Шайба
86 17.120.406.00-86 Винт
87 17.120.406.00-87 Регулятор скорости
88 17.120.406.00-88 Выключатель
89 17.120.406.00-89 Плата управления
90 17.120.406.00-90 Винт-барашек угла наклона стола
91 17.120.406.00-91 Шайба
92 17.120.406.00-92 Винт
93 17.120.406.00-93 Винт
94 17.120.406.00-94 Шайба
95 17.120.406.00-95 Гровер
96 17.120.406.00-96 Винт
97 17.120.406.00-97 Винт
98 17.120.406.00-98 Резиновая ножка
99 17.120.406.00-99 Винт
100 17.120.406.00-100 Шайба
101 17.120.406.00-101 Гровер
102 17.120.406.00-102 Винт
103 17.120.406.00-103 Шайба
104 17.120.406.00-104 Уплотнитель кабеля
105 17.120.406.00-105 Педаль
