Деталировка (схема разборки) сверлильного станка WATT WSB-701 (артикул 18.630.060.00)

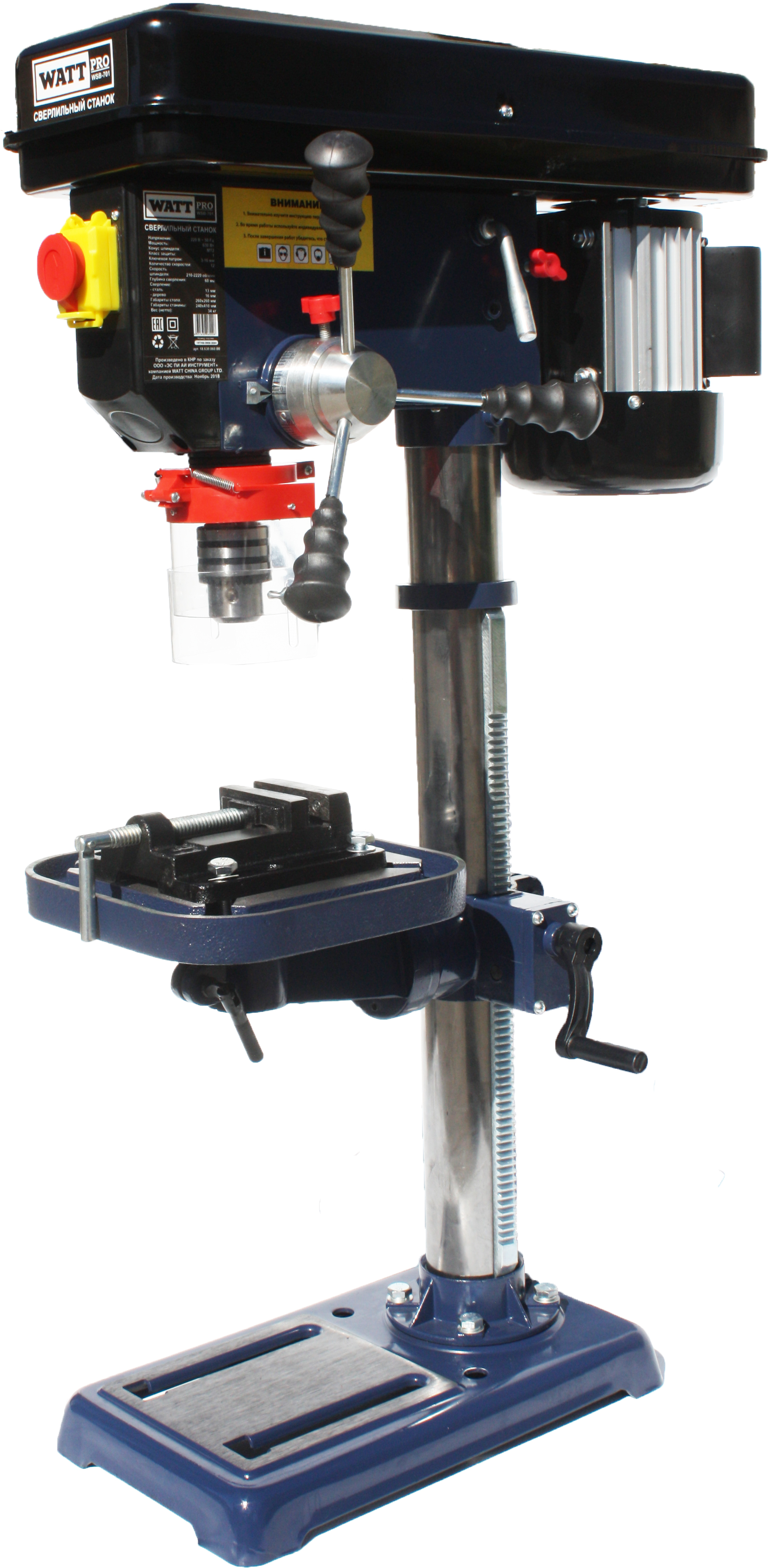

Сверлильный станок WATT WSB-701 (18.630.060.00)

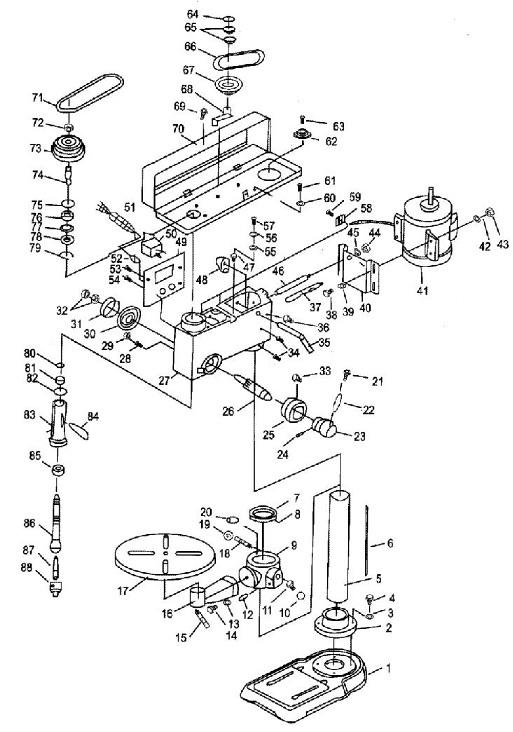

Деталировка на сверлильный станок WATT WSB-701 (18.630.060.00)

Номер на картинке Артикул Наименование детали
1 18.630.060.00-01 Основание
2 18.630.060.00-02 Крепление
3 18.630.060.00-03 Шайба
4 18.630.060.00-04 Болт
5 18.630.060.00-05 Колонна
6 18.630.060.00-06 Рейка
7 18.630.060.00-07 Кольцо
8 18.630.060.00-08 Винт
9 18.630.060.00-09 Основание держателя стола
10 18.630.060.00-10 Кривошип
11 18.630.060.00-11 Болт
12 18.630.060.00-12 Штифт
13 18.630.060.00-13 Шайба
14 18.630.060.00-14 Болт
15 18.630.060.00-15 Крепление
16 18.630.060.00-16 Держатель стола
17 18.630.060.00-17 Рабочий стол
18 18.630.060.00-18 Крепление
19 18.630.060.00-19 Шестерня
20 18.630.060.00-20 Червяк
21 18.630.060.00-21 Штифт
22 18.630.060.00-22 Рукоятка
23 18.630.060.00-23 Основание рукоятки
24 18.630.060.00-24 Штифт
25 18.630.060.00-25 Кольцо
26 18.630.060.00-26 Вал рукоятки
27 18.630.060.00-27 Редуктор
28 18.630.060.00-28 Винт
29 18.630.060.00-29 Гайка
30 18.630.060.00-30 Пружина
31 18.630.060.00-31 Крышка
32 18.630.060.00-32 Гайка
33 18.630.060.00-33 Болт
34 18.630.060.00-34 Винт
35 18.630.060.00-35 Рукоятка натяжения ремня
36 18.630.060.00-36 Болт
37 18.630.060.00-37 Поддержка
38 18.630.060.00-38 Болт
39 18.630.060.00-39 Шайба
40 18.630.060.00-40 Кронштейн двигателя
41 18.630.060.00-41 Двигатель в сборе
42 18.630.060.00-42 Шайба
43 18.630.060.00-43 Гайка
44 18.630.060.00-44 Гайка
45 18.630.060.00-45 Шайба
46 18.630.060.00-46 Поддержка
47 18.630.060.00-47 Болт
48 18.630.060.00-48 Уровень
49 18.630.060.00-49 Рамка выключателя
50 18.630.060.00-50 Выключатель
51 18.630.060.00-51 Сетевой кабель с вилкой
52 18.630.060.00-52 Крепление выключателя
53 18.630.060.00-53 Винт
54 18.630.060.00-54 Винт
55 18.630.060.00-55 Шайба
56 18.630.060.00-56 Шайба
57 18.630.060.00-57 Винт
58 18.630.060.00-58 Держатель кабеля
59 18.630.060.00-59 Винт
60 18.630.060.00-60 Шайба
61 18.630.060.00-61 Винт
62 18.630.060.00-62 Шкив ведущий
63 18.630.060.00-63 Винт
64 18.630.060.00-64 Стопорное кольцо
65 18.630.060.00-65 Подшипник
66 18.630.060.00-66 Ремень
67 18.630.060.00-67 Шкив средний
68 18.630.060.00-68 Подерживатель
69 18.630.060.00-69 Штифт
70 18.630.060.00-70 Крышка
71 18.630.060.00-71 Ремень
72 18.630.060.00-72 Гайка
73 18.630.060.00-73 Шпиндель
74 18.630.060.00-74 Внешний шпиндель
75 18.630.060.00-75 Кольцо стопорное
76 18.630.060.00-76 Подшипник
77 18.630.060.00-77 Кольцо стопорное
78 18.630.060.00-78 Подшипник
79 18.630.060.00-79 Стопорное кольцо
80 18.630.060.00-80 Стопорное кольцо
81 18.630.060.00-81 Подшипник
82 18.630.060.00-82 Кольцо
83 18.630.060.00-83 Кожух шпинделя
84 18.630.060.00-84 Фиксатор
85 18.630.060.00-85 Подшипник
86 18.630.060.00-86 Шпиндель
87 18.630.060.00-87 Вал патрона
88 18.630.060.00-88 Патрон
