Деталировка (схема разборки) сверлильного станка WATT WSB-501 (артикул 18.500.050.00)

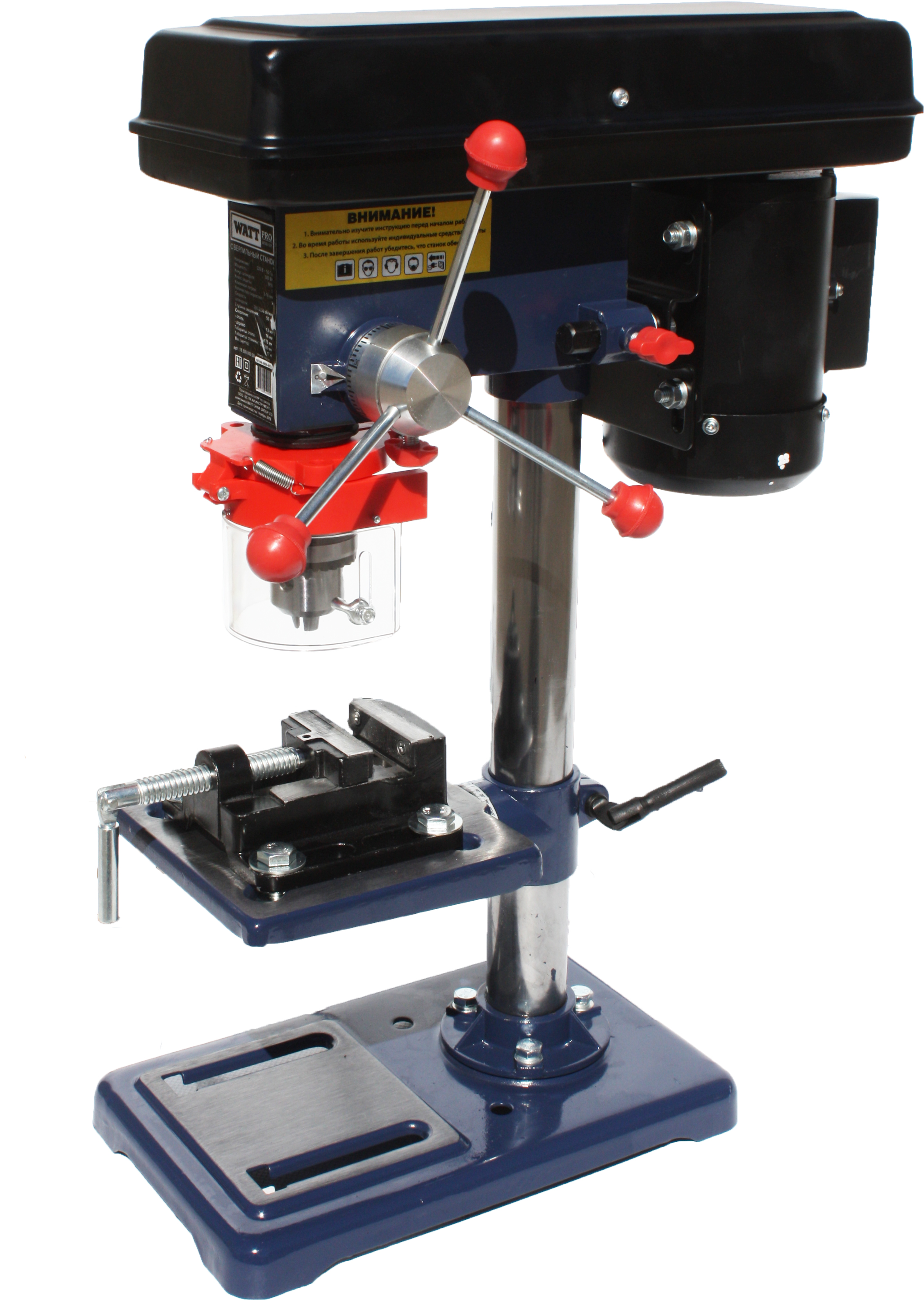

Сверлильный станок WATT WSB-501 (18.500.050.00)

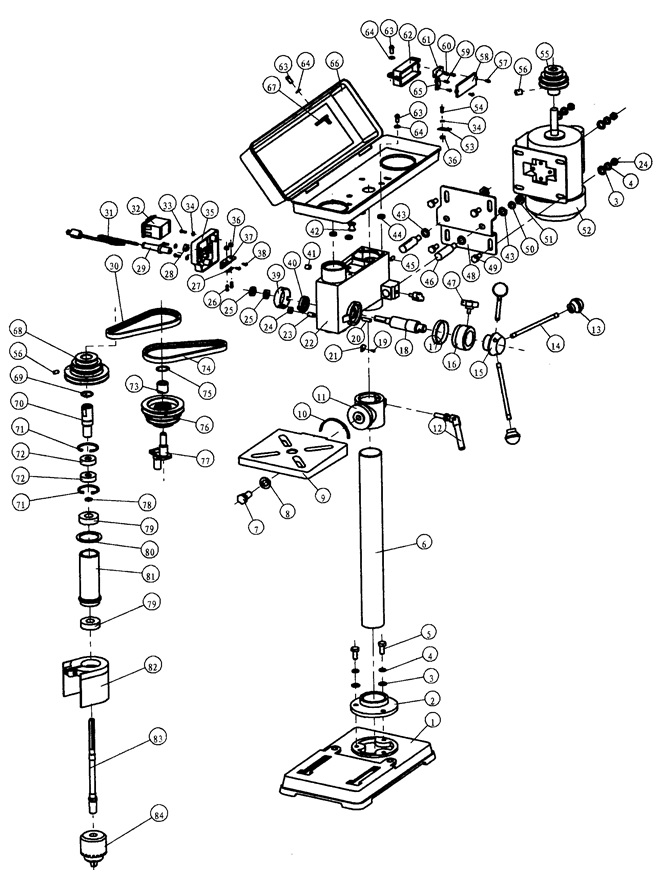

Деталировка на сверлильный станок WATT WSB-501 (18.500.050.00)

Номер на картинке Артикул Наименование детали
1 18.500.050.00-01 Основание
2 18.500.050.00-02 Крепление
3 18.500.050.00-03 Шайба
4 18.500.050.00-04 Шайба пружинная
5 18.500.050.00-05 Болт
6 18.500.050.00-06 Колонна
7 18.500.050.00-07 Болт
8 18.500.050.00-08 Шайба пружинная
9 18.500.050.00-09 Рабочий стол
10 18.500.050.00-10 Шкала угла наклона
11 18.500.050.00-11 Основание шкалы
12 18.500.050.00-12 Фиксатор
13 18.500.050.00-13 Накладка
14 18.500.050.00-14 Штифт-рукоятка
15 18.500.050.00-15 Держатель
16 18.500.050.00-16 Основание держателя
17 18.500.050.00-17 Указатель глубины
18 18.500.050.00-18 Вал шестеренчатый
19 18.500.050.00-19 Заклепка
20 18.500.050.00-20 Штифт
21 18.500.050.00-21 Указатель
22 18.500.050.00-22 Редуктор
23 18.500.050.00-23 Винт
24 18.500.050.00-24 Гайка
25 18.500.050.00-25 Гайка
26 18.500.050.00-26 Винт
27 18.500.050.00-27 Кабельный зажим
28 18.500.050.00-28 Кольцо резиновое
29 18.500.050.00-29 Защита кабеля
30 18.500.050.00-30 Ремень
31 18.500.050.00-31 Сетевой кабель с вилкой
32 18.500.050.00-32 Выключатель
33 18.500.050.00-33 Винт
34 18.500.050.00-34 Шайба плоская
35 18.500.050.00-35 Рамка выключателя
36 18.500.050.00-36 Гайка
37 18.500.050.00-37 Кронштейн
38 18.500.050.00-38 Винт
39 18.500.050.00-39 Пружина кожуха
40 18.500.050.00-40 Пружина кожуха
41 18.500.050.00-41 Винт
42 18.500.050.00-42 Кольцо резиновое
43 18.500.050.00-43 Шайба плоская
44 18.500.050.00-44 Прокладка
45 18.500.050.00-45 Штифт
46 18.500.050.00-46 Натяжитель ремня
47 18.500.050.00-47 Винт-барашек
48 18.500.050.00-48 Кронштейн крепления двигателя
49 18.500.050.00-49 Болт
50 18.500.050.00-50 Гровер
51 18.500.050.00-51 Гайка
52 18.500.050.00-52 Двигатель в сборе
53 18.500.050.00-53 Планка
54 18.500.050.00-54 Винт
55 18.500.050.00-55 Шкив ведущий
56 18.500.050.00-56 Винт
57 18.500.050.00-57 Винт
58 18.500.050.00-58 Крышка корпуса микровыключателя
59 18.500.050.00-59 Винт
60 18.500.050.00-60 Винт
61 18.500.050.00-61 Микровыключатель
62 18.500.050.00-62 Корпус микровыключателя
63 18.500.050.00-63 Винт
64 18.500.050.00-64 Шайба плоская
65 18.500.050.00-65 Планка
66 18.500.050.00-66 Крышка ограждения коробки скоростей
67 18.500.050.00-67 Этикетка
68 18.500.050.00-68 Шкив ведомый
69 18.500.050.00-69 Стопорное кольцо
70 18.500.050.00-70 Внутренний вал
71 18.500.050.00-71 Стопорное кольцо
72 18.500.050.00-72 Подшипник
73 18.500.050.00-73 Металлический цилиндр
74 18.500.050.00-74 Ремень
75 18.500.050.00-75 Стопорное кольцо
76 18.500.050.00-76 Шкив средний
77 18.500.050.00-77 Уровень
78 18.500.050.00-78 Стопорное кольцо
79 18.500.050.00-79 Подшипник
80 18.500.050.00-80 Кольцо резиновое
81 18.500.050.00-81 Кожух шпинделя
82 18.500.050.00-82 Держатель патрона
83 18.500.050.00-83 Шпиндель
84 18.500.050.00-84 Патрон

Узнать стоимость запчастей к сверлильному станку WATT WSB-501 (18.500.050.00), а также к другому инструменту вы можете по этой ссылке.
