Деталировка (схема разборки) сверлильного станка WATT WSB-401 (артикул 18.350.018.00)

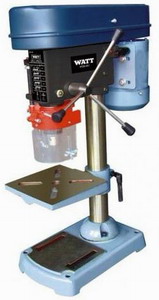

Сверлильный станок WATT WSB-401 (18.350.018.00)

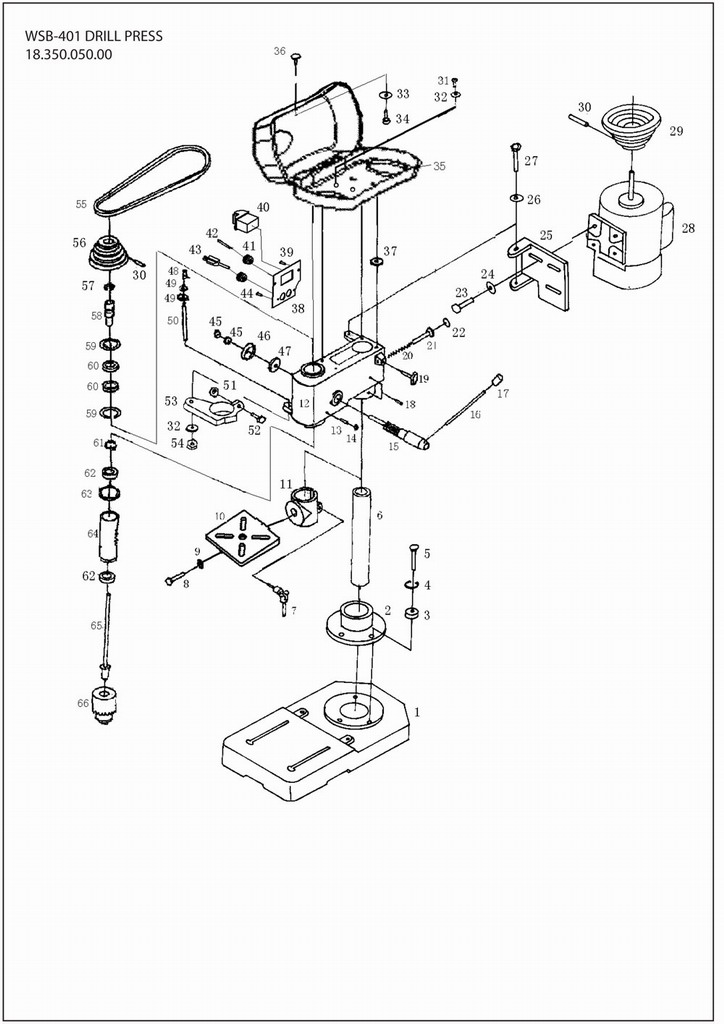

Деталировка на сверлильный станок WATT WSB-401 (18.350.018.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 18.350.018.00-01 Основание
2 18.350.018.00-02 Держатель колонны
3 18.350.018.00-03 Шайба
4 18.350.018.00-04 Пружинная шайба
5 18.350.018.00-05 Винт
6 18.350.018.00-06 Колонна
7 18.350.018.00-07 Зажим
8 18.350.018.00-08 Болт
9 18.350.018.00-09 Пружинная шайба
10 18.350.018.00-10 Рабочий стол
11 18.350.018.00-11 Держатель стола
12 18.350.018.00-12 Корпус редуктора
13 18.350.018.00-13 Винт
14 18.350.018.00-14 Гайка
15 18.350.018.00-15 Ось
16 18.350.018.00-16 Штифт
17 18.350.018.00-17 Накладка
18 18.350.018.00-18 Винт
19 18.350.018.00-19 Регулятор
20 18.350.018.00-20 Пружина
21 18.350.018.00-21 Фиксатор
22 18.350.018.00-22 Шайба
23 18.350.018.00-23 Болт
24 18.350.018.00-24 Шайба
25 18.350.018.00-25 Держатель двигателя
26 18.350.018.00-26 Шайба
27 18.350.018.00-27 Болт
28 18.350.018.00-28 Двигатель
29 18.350.018.00-29 Шкив
30 18.350.018.00-30 Винт
31 18.350.018.00-31 Винт
32 18.350.018.00-32 Шайба
33 18.350.018.00-33 Шайба
34 18.350.018.00-34 Винт
35 18.350.018.00-35 Крышка редуктора
36 18.350.018.00-36 Ручка
37 18.350.018.00-37 Шайба
38 18.350.018.00-38 Пластина
39 18.350.018.00-39 Винт
40 18.350.018.00-40 Кнопка
41 18.350.018.00-41 Ограничитель
42 18.350.018.00-42 Удлинитель
43 18.350.018.00-43 Сетевой шнур
44 18.350.018.00-44 Винт
45 18.350.018.00-45 Гайка
46 18.350.018.00-46 Крышка пружины
47 18.350.018.00-47 Пружина
48 18.350.018.00-48 Индикатор
49 18.350.018.00-49 Гайка
50 18.350.018.00-50 Фиксатор
51 18.350.018.00-51 Гайка
52 18.350.018.00-52 Болт
53 18.350.018.00-53 Держатель
54 18.350.018.00-54 Гайка
55 18.350.018.00-55 Ремень
56 18.350.018.00-56 Шкив
57 18.350.018.00-57 Кольцо
58 18.350.018.00-58 Трубка
59 18.350.018.00-59 Кольцо
60 18.350.018.00-60 Подшипник
61 18.350.018.00-61 Кольцо
62 18.350.018.00-62 Подшипник
63 18.350.018.00-63 Кольцо
64 18.350.018.00-64 Трубка
65 18.350.018.00-65 Вал
66 18.350.018.00-66 Патрон
