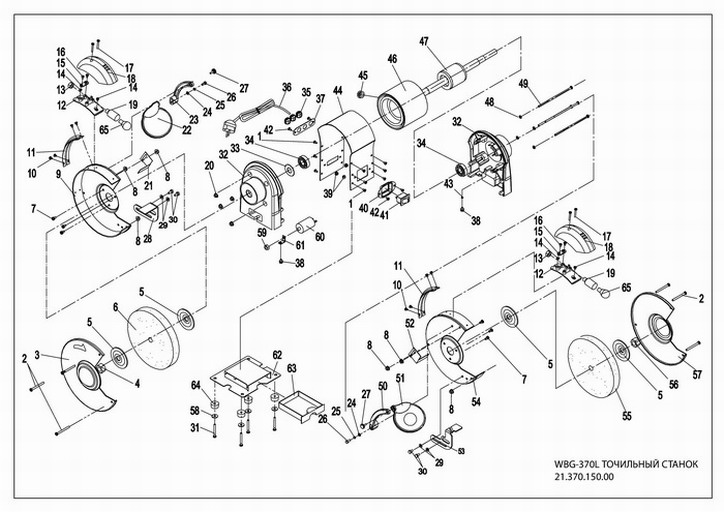

Номер позиции на рисунке | Артикул детали | Наименование детали |
1 | 21.370.150.00-001 | Винт M4x8 |
2 | 21.370.150.00-002 | Винт M5x48 |
3 | 21.370.150.00-003 | Крышка защитного кожуха, левая |
4 | 21.370.150.00-004 | Гайка M12, левая |
5 | 21.370.150.00-005 | Фланец внешний |
6 | 21.370.150.00-006 | Шлифовальный круг |
7 | 21.370.150.00-007 | Винт M5x10 |
8 | 21.370.150.00-008 | Гайка M5 |
9 | 21.370.150.00-009 | Защитный кожух, левый |
10 | 21.370.150.00-010 | Винт M4x6 |
11 | 21.370.150.00-011 | Прижимная пластина |
12 | 21.370.150.00-012 | Плата подсветки |
13 | 21.370.150.00-013 | Гайка M10x1 |
14 | 21.370.150.00-014 | Винт M4x6 |
15 | 21.370.150.00-015 | Прижим кабеля |
16 | 21.370.150.00-016 | Винт M4x10 |
17 | 21.370.150.00-017 | Винт M4x30 |
18 | 21.370.150.00-018 | Крышка блока подсветки |
19 | 21.370.150.00-019 | Патрон |
20 | 21.370.150.00-020 | Гайка M5 |
21 | 21.370.150.00-021 | Искрогаситель, левый |
22 | 21.370.150.00-022 | Защитное стекло |
23 | 21.370.150.00-023 | Держатель защитного стекла |
24 | 21.370.150.00-024 | Шайба D6 |
25 | 21.370.150.00-025 | Пружинная шайба D6 |
26 | 21.370.150.00-026 | Болт M6x30 |
27 | 21.370.150.00-027 | Винт-фиксатор |
28 | 21.370.150.00-028 | Опорный кронштейн, левый |
29 | 21.370.150.00-029 | Шайба D8 |
30 | 21.370.150.00-030 | Болт M8x10 |
31 | 21.370.150.00-031 | Винт M4x16 |
32 | 21.370.150.00-032 | Корпус, правая часть |
33 | 21.370.150.00-033 | Пружинная шайбаD35 |
34 | 21.370.150.00-034 | Подшипник 6202 |
35 | 21.370.150.00-035 | Обкладка кабеля |
36 | 21.370.150.00-036 | Сетевой кабель |
37 | 21.370.150.00-037 | Держатель кабеля |
38 | 21.370.150.00-038 | Винт M4x8 |
39 | 21.370.150.00-039 | Гайка M4 |
40 | 21.370.150.00-040 | Гнездо |
41 | 21.370.150.00-041 | Кнопка |
42 | 21.370.150.00-042 | Винт M4x8 |
43 | 21.370.150.00-043 | Шайба D4 |
44 | 21.370.150.00-044 | Корпус, средняя часть |
45 | 21.370.150.00-045 | Обкладка кабеля |
46 | 21.370.150.00-046 | Статор |
47 | 21.370.150.00-047 | Ротор |
48 | 21.370.150.00-048 | Шайба D4 |
49 | 21.370.150.00-049 | Винт M5x131 |
50 | 21.370.150.00-050 | Держатель защитного стекла |
51 | 21.370.150.00-051 | Защитное стекло |
52 | 21.370.150.00-052 | Искрогаситель, правый |
53 | 21.370.150.00-053 | Опорный кронштейн, правый |
54 | 21.370.150.00-054 | Защитный кожух, правый |
55 | 21.370.150.00-055 | Шлифовальный круг |
56 | 21.370.150.00-056 | Гайка M12 |
57 | 21.370.150.00-057 | Крышка защитного кожуха, правая |
58 | 21.370.150.00-058 | Шайба D4 |
59 | 21.370.150.00-059 | Гайка M8 |
60 | 21.370.150.00-060 | Конденсатор |
61 | 21.370.150.00-061 | Держатель конденсатора |
62 | 21.370.150.00-062 | Основание |
63 | 21.370.150.00-063 | Поддон для охлаждающей жидкости |
64 | 21.370.150.00-064 | Опорная ножка |
65 | 21.370.150.00-065 | Лампа подсветки |

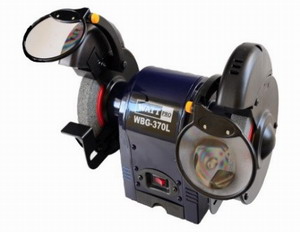

Узнать стоимость запчастей к точильному станку (электроточило) WATT WBG-370L (21.370.150.00), а также к другому инструменту вы можете по этой ссылке.
