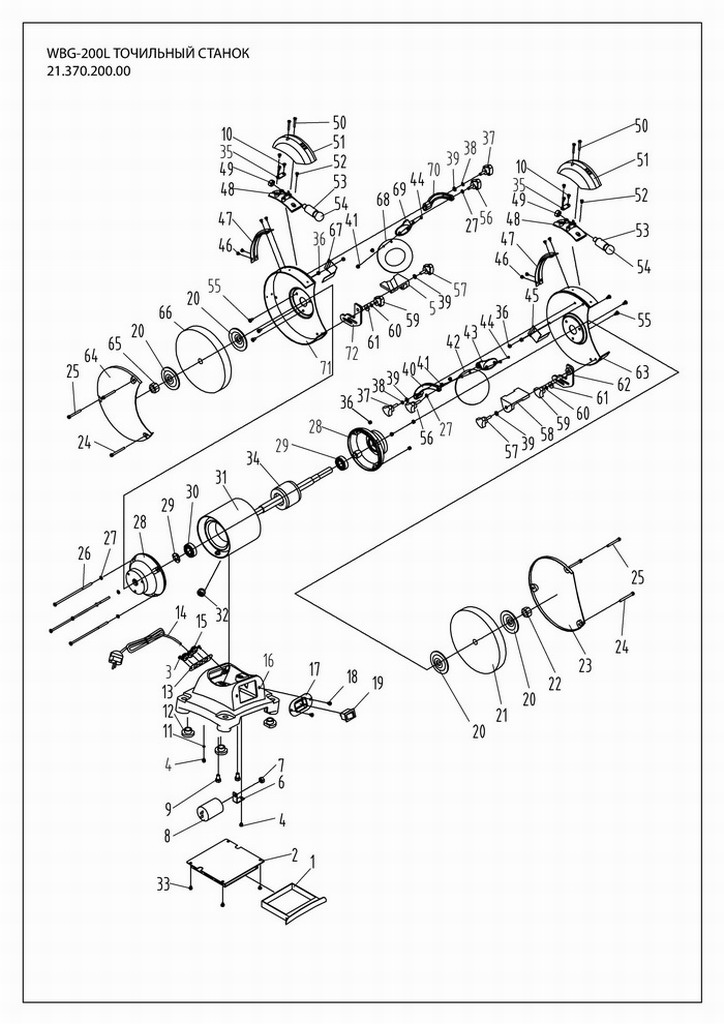

Номер позиции на рисунке | Артикул детали | Наименование детали |
1 | 21.370.200.00-001 | Поддон для охлаждающей жидкости |
2 | 21.370.200.00-002 | Нижняя крышка основания |
3 | 21.370.200.00-003 | Винт M4x8 |
4 | 21.370.200.00-004 | Винт M4x8 |
5 | 21.370.200.00-005 | Опорный кронштейн, левый |
6 | 21.370.200.00-006 | Держатель конденсатора |
7 | 21.370.200.00-007 | Гайка M8 |
8 | 21.370.200.00-008 | Конденсатор |
9 | 21.370.200.00-009 | Болт M8x22 |
10 | 21.370.200.00-010 | Винт M4x10 |
11 | 21.370.200.00-011 | Шайба D4 |
12 | 21.370.200.00-012 | Опорная ножка |
13 | 21.370.200.00-013 | Пластина-держатель шнура |
14 | 21.370.200.00-014 | Сетевой кабель |
15 | 21.370.200.00-015 | Обкладка кабеля |
16 | 21.370.200.00-016 | Основание |
17 | 21.370.200.00-017 | Гнездо |
18 | 21.370.200.00-018 | Винт M5x8 |
19 | 21.370.200.00-019 | Кнопка |
20 | 21.370.200.00-020 | Фланец |
21 | 21.370.200.00-021 | Шлифовальный круг |
22 | 21.370.200.00-022 | Гайка M16 |
23 | 21.370.200.00-023 | Крышка защитного кожуха, правая |
24 | 21.370.200.00-024 | Болт M5x51 |
25 | 21.370.200.00-025 | Винт M5x48 |
26 | 21.370.200.00-026 | Винт M5x148 |
27 | 21.370.200.00-027 | Шайба D5 |
28 | 21.370.200.00-028 | Чашка |
29 | 21.370.200.00-029 | Шайба D40 |
30 | 21.370.200.00-030 | Подшипник 6203 |
31 | 21.370.200.00-031 | Статор |
32 | 21.370.200.00-032 | Вставка |
33 | 21.370.200.00-033 | Винт M4x6 |
34 | 21.370.200.00-034 | Ротор |
35 | 21.370.200.00-035 | Прижим кабеля |
36 | 21.370.200.00-036 | Гайка M5 |
37 | 21.370.200.00-037 | Винт-фиксатор M6x30 |
38 | 21.370.200.00-038 | Пружинная шайба D6 |
39 | 21.370.200.00-039 | Шайба D6 |
40 | 21.370.200.00-040 | Держатель защитного стекла |
41 | 21.370.200.00-041 | Гайка M4 |
42 | 21.370.200.00-042 | Защитное стекло |
43 | 21.370.200.00-043 | Крепление защитного стекла, правое |
44 | 21.370.200.00-044 | Винт M4x10 |
45 | 21.370.200.00-045 | Искрогаситель, правый |
46 | 21.370.200.00-046 | Винт M4x6 |
47 | 21.370.200.00-047 | Прижимная пластина |
48 | 21.370.200.00-048 | Плата подсветки |
49 | 21.370.200.00-049 | Гайка M10x1 |
50 | 21.370.200.00-050 | Винт M4x30 |
51 | 21.370.200.00-051 | Крышка блока подсветки |
52 | 21.370.200.00-052 | Винт M4x6 |
53 | 21.370.200.00-053 | Патрон |
54 | 21.370.200.00-054 | Лампа подсветки |
55 | 21.370.200.00-055 | Винт M5x10 |
56 | 21.370.200.00-056 | Винт-фиксатор M5x14 |
57 | 21.370.200.00-057 | Винт-фиксатор M6x16 |
58 | 21.370.200.00-058 | Опорный кронштейн, правый |
59 | 21.370.200.00-059 | Гайка |
60 | 21.370.200.00-060 | Шайба D5 |
61 | 21.370.200.00-061 | Шайба D5 |
62 | 21.370.200.00-062 | Держатель опорного кронштейна, правый |
63 | 21.370.200.00-063 | Защитный кожух, правый |
64 | 21.370.200.00-064 | Крышка защитного кожуха, левая |
65 | 21.370.200.00-065 | Гайка M16 |
66 | 21.370.200.00-066 | Шлифовальный круг |
67 | 21.370.200.00-067 | Искрогаситель, левый |
68 | 21.370.200.00-068 | Защитное стекло |
69 | 21.370.200.00-069 | Фиксатор защитного стекла |
70 | 21.370.200.00-070 | Держатель защитного стекла |
71 | 21.370.200.00-071 | Защитный кожух, левый |
72 | 21.370.200.00-072 | Держатель опорного кронштейна |

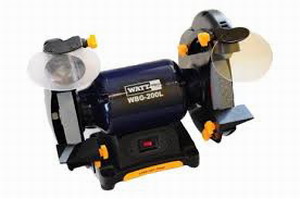

Узнать стоимость запчастей к точильному станку (электроточило) WATT WBG-200L (21.370.200.00), а также к другому инструменту вы можете по этой ссылке.
