Деталировка (схема разборки) электрической тали WATT SHZ-250/500 (артикул 22.900.500.00)

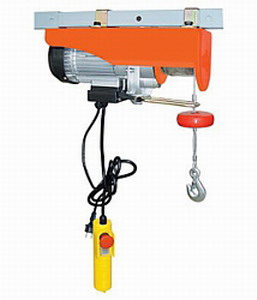

Таль электрическая WATT SHZ-250/500 (22.900.500.00)

Деталировка на таль электрическую WATT SHZ-250/500 (22.900.500.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 22.900.500.00-01 Винт
2 22.900.500.00-02 Шайба
3 22.900.500.00-03 Болт
4 22.900.500.00-04 Шайба
5 22.900.500.00-05 Пружинная шайба
6 22.900.500.00-06 Крепление
7 22.900.500.00-07 Корпус
8 22.900.500.00-08 Втулка
9 22.900.500.00-09 Шайба
10 22.900.500.00-10 Штифт
11 22.900.500.00-11 Барабан
12 22.900.500.00-12 Трос
13 22.900.500.00-13 Стяжная муфта
14 22.900.500.00-14 Противовес
15 22.900.500.00-15 Петля
16 22.900.500.00-16 Крюк
17 22.900.500.00-17 Вал барабана
18 22.900.500.00-18 Шпонка
19 22.900.500.00-19 Подшипник
20 22.900.500.00-20 Тормоз
21 22.900.500.00-21 Винт
22 22.900.500.00-22 Болт
23 22.900.500.00-23 Пружинная шайба
24 22.900.500.00-24 Плоская шайба
25 22.900.500.00-25 Корпус редуктора
26 22.900.500.00-26 Малая шестерня
27 22.900.500.00-27 Стопорное кольцо
28 22.900.500.00-28 Шайба
29 22.900.500.00-29 Подшипник
30 22.900.500.00-30 Вал
31 22.900.500.00-31 Большая шестерня
32 22.900.500.00-32 Коышка корпуса
33 22.900.500.00-33 Подшипник
34 22.900.500.00-34 Ротор
35 22.900.500.00-35 Статор
36 22.900.500.00-36 Корпус двигателя
37 22.900.500.00-37 Пружина
38 22.900.500.00-38 Тормоз
39 22.900.500.00-39 Задняя крышка
40 22.900.500.00-40 Крыльчатка
41 22.900.500.00-41 Крышка
42 22.900.500.00-42 Болт
43 22.900.500.00-43 Плоская шайба
44 22.900.500.00-44 Винт
45 22.900.500.00-45 Прокладка
46 22.900.500.00-46 Нижняя крышка распредкоробки
47 22.900.500.00-47 Шайба
48 22.900.500.00-48 Винт
49 22.900.500.00-49 Винт
50 22.900.500.00-50 Кнопка
51 22.900.500.00-51 Стопорное кольцо
52 22.900.500.00-52 Мембрана
53 22.900.500.00-53 Кнопка
54 22.900.500.00-54 Соединитель
55 22.900.500.00-55 Прокладка
56 22.900.500.00-56 Верхняя крышка распредкоробки
57 22.900.500.00-57 Провод
58 22.900.500.00-58 Обкладка
59 22.900.500.00-59 Контакт
60 22.900.500.00-60 Шайба
61 22.900.500.00-61 Винт
62 22.900.500.00-62 Жила
63 22.900.500.00-63 Кабельный ввод
64 22.900.500.00-64 Сетевой шнур
65 22.900.500.00-65 Держатель
66 22.900.500.00-66 Обкладка
67 22.900.500.00-67 Контакт
68 22.900.500.00-68 Нижняя крышка пульта управления
69 22.900.500.00-69 Прокладка
70 22.900.500.00-70 Конденсатор
71 22.900.500.00-71 Верхняя крышка пульта управления
72 22.900.500.00-72 Кнопка аварийной остановки
73 22.900.500.00-73 Двунаправленный переключатель
74 22.900.500.00-74 Крышка кнопки
75 22.900.500.00-75 Винт
76 22.900.500.00-76 Пружинная шайба
77 22.900.500.00-77 Контакт
78 22.900.500.00-78 Шайба
79 22.900.500.00-79 Изоляция
80 22.900.500.00-80 Держатель
81 22.900.500.00-81 Вилка
82 22.900.500.00-82 Ограничитель
83 22.900.500.00-83 Пружина
84 22.900.500.00-84 Гайка
85 22.900.500.00-85 Плоская шайба
86 22.900.500.00-86 Гайка
87 22.900.500.00-87 Планка
88 22.900.500.00-88 Шайба
89 22.900.500.00-89 Ролик
90 22.900.500.00-90 Винт
91 22.900.500.00-91 Винт
92 22.900.500.00-92 Вал ролика
