Деталировка (схема разборки) точильного станка (электроточило) WATT DSC-175 (артикул 21.400.175.00)

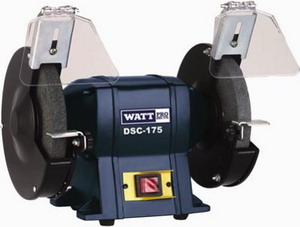

Точильный станок (электроточило) WATT DSC-175 (21.400.175.00)

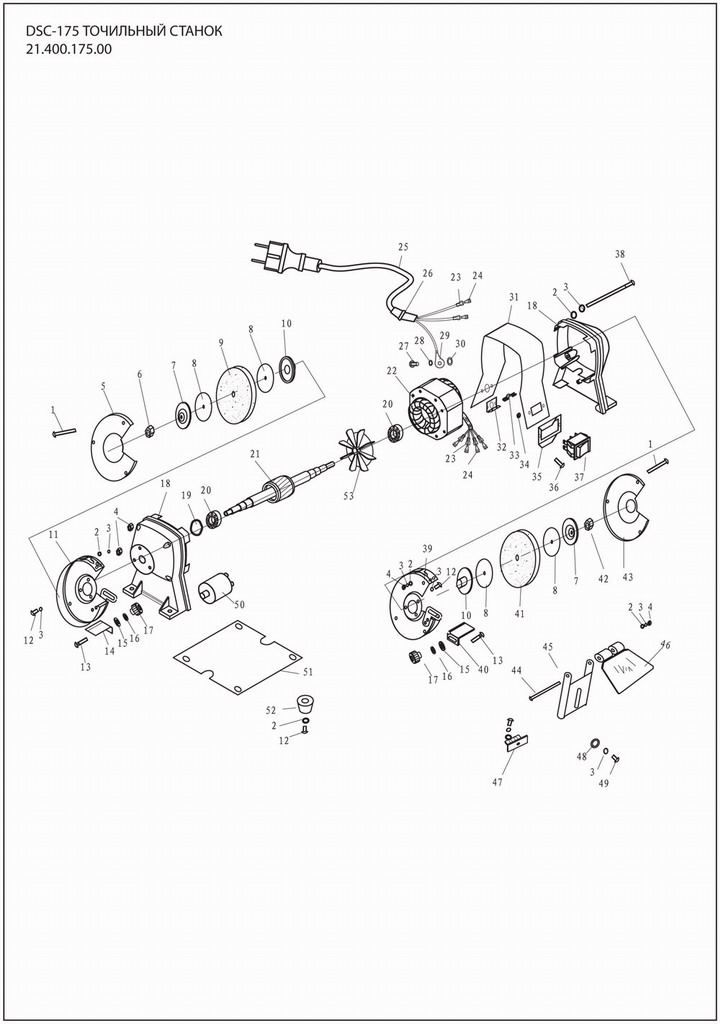

Деталировка на точильный станок (электроточило) WATT DSC-175 (21.400.175.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 21.400.175.00-01 Винт M5x42
2 21.400.175.00-02 Шайба
3 21.400.175.00-03 Пружинная шайба
4 21.400.175.00-04 Гайка M5
5 21.400.175.00-05 Кожух внешний, левый
6 21.400.175.00-06 Гайка M12, левая
7 21.400.175.00-07 Фланец внешний
8 21.400.175.00-08 Прокладка
9 21.400.175.00-09 Шлифовальный диск
10 21.400.175.00-10 Фланец внутренний
11 21.400.175.00-11 Кожух внутренний, левый
12 21.400.175.00-12 Винт M5x10
13 21.400.175.00-13 Гайка M6
14 21.400.175.00-14 Упор левый
15 21.400.175.00-15 Шайба
16 21.400.175.00-16 Шайба
17 21.400.175.00-17 Фиксатор
18 21.400.175.00-18 Крышка
19 21.400.175.00-19 Шайба
20 21.400.175.00-20 Подшипник
21 21.400.175.00-21 Ротор
22 21.400.175.00-22 Статор
23 21.400.175.00-23 Держатель
24 21.400.175.00-24 Вставка
25 21.400.175.00-25 Сетевой шнур
26 21.400.175.00-26 Обкладка кабеля
27 21.400.175.00-27 Винт M4x6
28 21.400.175.00-28 Пружинная шайба
29 21.400.175.00-29 Клемма заземления
30 21.400.175.00-30 Шайба
31 21.400.175.00-31 Кожух центральный
32 21.400.175.00-32 Держатель
33 21.400.175.00-33 Прижим
34 21.400.175.00-34 Гайка M4
35 21.400.175.00-35 Рамка
36 21.400.175.00-36 Винт M4x10
37 21.400.175.00-37 Кнопка
38 21.400.175.00-38 Винт M5x125
39 21.400.175.00-39 Кожух внутренний, правый
40 21.400.175.00-40 Упор правый
41 21.400.175.00-41 Шлифовальный диск
42 21.400.175.00-42 Гайка M12
43 21.400.175.00-43 Кожух внешний, правый
44 21.400.175.00-44 Винт M5x47
45 21.400.175.00-45 Защитный щиток
46 21.400.175.00-46 Защитное стекло
47 21.400.175.00-47 Держатель
48 21.400.175.00-48 Шайба
49 21.400.175.00-49 Винт M5x125
50 21.400.175.00-50 Конденсатор
51 21.400.175.00-51 Крышка
52 21.400.175.00-52 Ножка резиновая
53 21.400.175.00-53 Крыльчатка

Узнать стоимость запчастей к точильному станку (электроточило) WATT DSC-175 (21.400.175.00), а также к другому инструменту вы можете по этой ссылке.
