Деталировка (схема разборки) плоскошлифовальной машины WATT WSS-300 (артикул 4.300.230.00)

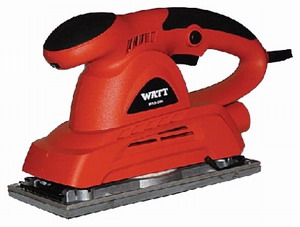

Плоскошлифовальная машина WATT WSS-300 (4.300.230.00)

Деталировка на плоскошлифовальную машину WATT WSS-300 (4.300.230.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 4.300.230.00-01 Заглушка
2 4.300.230.00-02 Вентилятор
3 4.300.230.00-03 Ротор
4 4.300.230.00-04 Щеткодержатель
5 4.300.230.00-05 Щетки
6 4.300.230.00-06 Статор
7 4.300.230.00-07 Подшипник 607-2Z
8 4.300.230.00-08 Провод
9 4.300.230.00-09 Регулятор оборотов
10 4.300.230.00-10 Винт
11 4.300.230.00-11 Кнопка
12 4.300.230.00-12 Конденсатор
13 4.300.230.00-13 Винт
14 4.300.230.00-14 Сетевой шнур
15 4.300.230.00-15 Обкладка кабеля
16 4.300.230.00-16 Кабельный зажим
17 4.300.230.00-17 Каркас пылесборника
18 4.300.230.00-18 Держатель пылесборника
19 4.300.230.00-19 Шайба
20 4.300.230.00-20 Подшипник 6001
21 4.300.230.00-21 Пылесборник
22 4.300.230.00-22 Основание
23 4.300.230.00-23 Стопорное кольцо
24 4.300.230.00-24 Шайба
25 4.300.230.00-25 Гайка
26 4.300.230.00-26 Прокладка
27 4.300.230.00-27 Винт ST 4×20
28 4.300.230.00-28 Шайба
29 4.300.230.00-29 Шайба
30 4.300.230.00-30 Подошва
31 4.300.230.00-31 Опорная плита
32 4.300.230.00-32 Держатель бумаги
33 4.300.230.00-33 Зажим
34 4.300.230.00-34 Держатель
35 4.300.230.00-35 Вариатор
36 4.300.230.00-36 Корпус пластиковый

 Узнать стоимость запчастей к плоскошлифовальной машине WATT WSS-300(4.300.230.00), а также к другому инструменту вы можете по этой ссылке.
