Деталировка (схема разборки) плоскошлифовальной машины WATT WSS-280 (артикул 4.280.230.01)

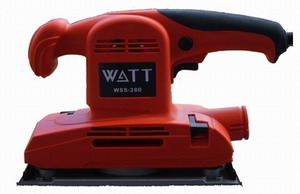

Плоскошлифовальная машина WATT WSS-280 (4.280.230.01)

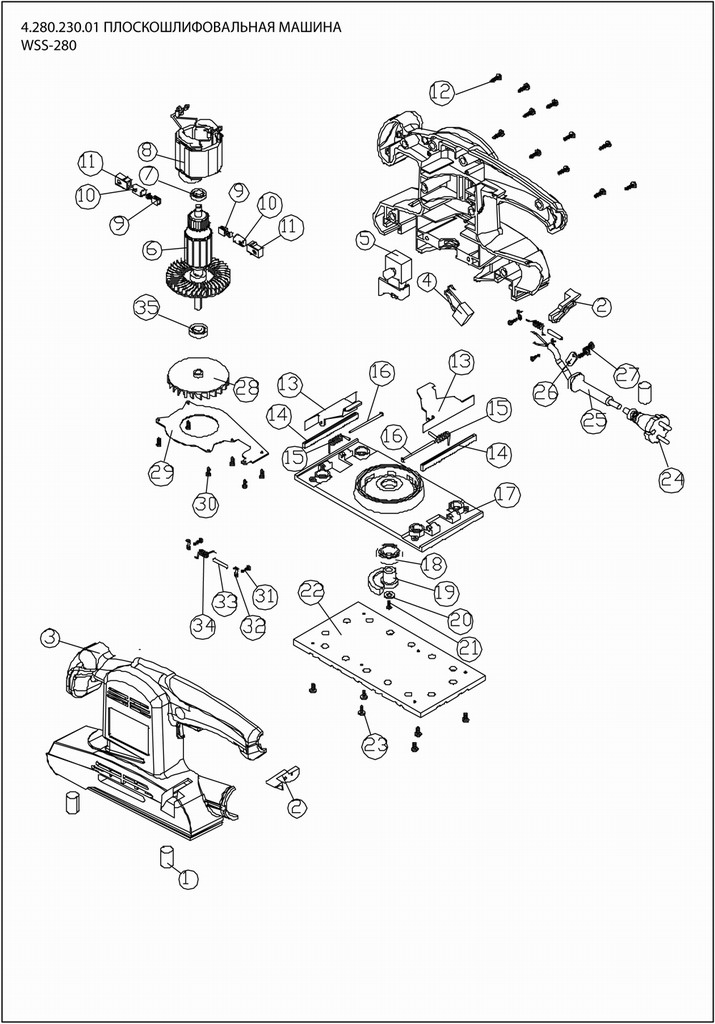

Деталировка на плоскошлифовальную машину WATT WSS-280 (4.280.230.01)

Номер позиции на рисунке Артикул детали Наименование детали
1 4.280.230.01-01 Штифт
2 4.280.230.01-02 Зажим
3 4.280.230.01-03 Корпус, левая часть
4 4.280.230.01-04 Конденсатор
5 4.280.230.01-05 Кнопка
6 4.280.230.01-06 Ротор
7 4.280.230.01-07 Подшипник
8 4.280.230.01-08 Статор
9 4.280.230.01-09 Щетки
10 4.280.230.01-10 Щеткодержатель
11 4.280.230.01-11 Щеткодержатель
12 4.280.230.01-12 Винт
13 4.280.230.01-13 Зажим
14 4.280.230.01-14 Вставка
15 4.280.230.01-15 Пружина
16 4.280.230.01-16 Штифт
17 4.280.230.01-17 Основание
18 4.280.230.01-18 Подшипник
19 4.280.230.01-19 Балансир
20 4.280.230.01-20 Шайба
21 4.280.230.01-21 Винт
22 4.280.230.01-22 Подошва
23 4.280.230.01-23 Винт
24 4.280.230.01-24 Сетевой шнур
25 4.280.230.01-25 Обкладка кабеля
26 4.280.230.01-26 Кабельный прижим
27 4.280.230.01-27 Винт
28 4.280.230.01-28 Крыльчатка
29 4.280.230.01-29 Пластина
30 4.280.230.01-30 Винт
31 4.280.230.01-31 Винт
32 4.280.230.01-32 Зажим
33 4.280.230.01-33 Штифт
34 4.280.230.01-34 Пружина
35 4.280.230.01-35 Подшипник
36 4.280.230.01-36 Регулятор оборотов
