Деталировка (схема разборки) плоскошлифовальной машины WATT WSS-280 (артикул 4.280.230.00)

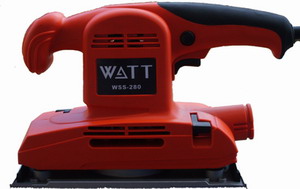

Плоскошлифовальная машина WATT WSS-280 (4.280.230.00)

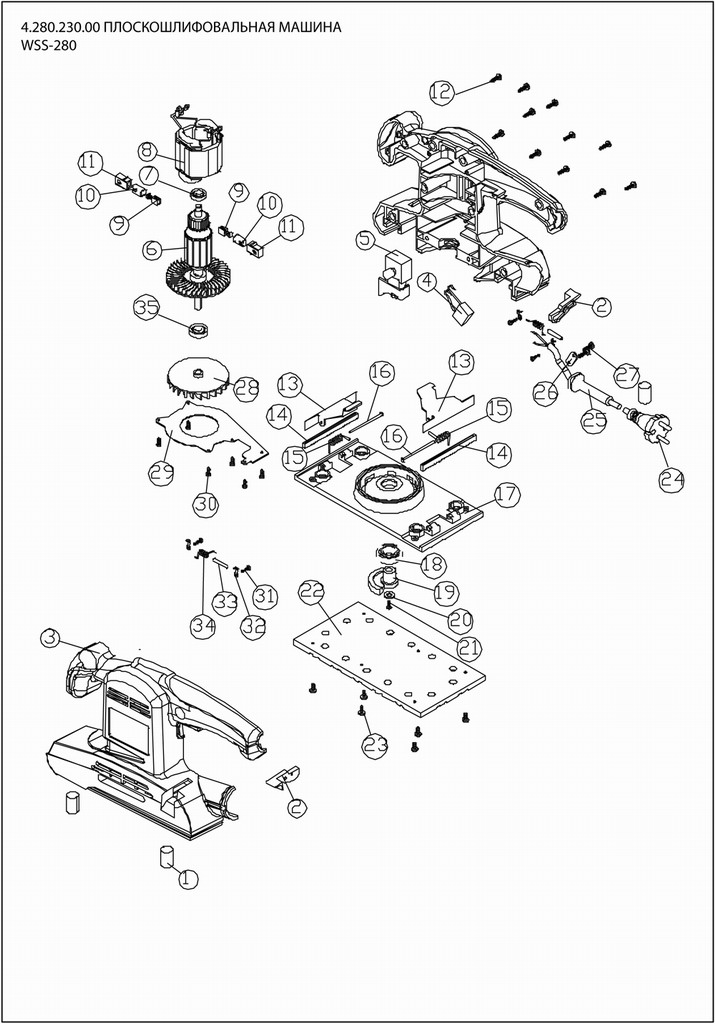

Деталировка на плоскошлифовальную машину WATT WSS-280 (4.280.230.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 4.280.230.00-01 Штифт
2 4.280.230.00-02 Зажим
3 4.280.230.00-03 Корпус, левая часть
4 4.280.230.00-04 Конденсатор
5 4.280.230.00-05 Кнопка
6 4.280.230.00-06 Ротор
7 4.280.230.00-07 Подшипник
8 4.280.230.00-08 Статор
9 4.280.230.00-09 Щетки
10 4.280.230.00-10 Щеткодержатель
11 4.280.230.00-11 Щеткодержатель
12 4.280.230.00-12 Винт
13 4.280.230.00-13 Зажим
14 4.280.230.00-14 Вставка
15 4.280.230.00-15 Пружина
16 4.280.230.00-16 Штифт
17 4.280.230.00-17 Основание
18 4.280.230.00-18 Подшипник
19 4.280.230.00-19 Балансир
20 4.280.230.00-20 Шайба
21 4.280.230.00-21 Винт
22 4.280.230.00-22 Подошва
23 4.280.230.00-23 Винт
24 4.280.230.00-24 Сетевой шнур
25 4.280.230.00-25 Обкладка кабеля
26 4.280.230.00-26 Кабельный прижим
27 4.280.230.00-27 Винт
28 4.280.230.00-28 Крыльчатка
29 4.280.230.00-29 Пластина
30 4.280.230.00-30 Винт
31 4.280.230.00-31 Винт
32 4.280.230.00-32 Зажим
33 4.280.230.00-33 Штифт
34 4.280.230.00-34 Пружина
35 4.280.230.00-35 Подшипник

Узнать стоимость запчастей к плоскошлифовальной машине WATT WSS-280 (4.280.230.00), а также к другому инструменту вы можете по этой ссылке.
