Деталировка (схема разборки) плоскошлифовальной машины WATT WDS-130 (артикул 4.130.140.00)

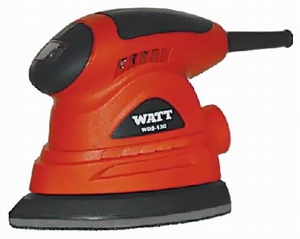

Плоскошлифовальная машина WATT WDS-130 (4.130.140.00)

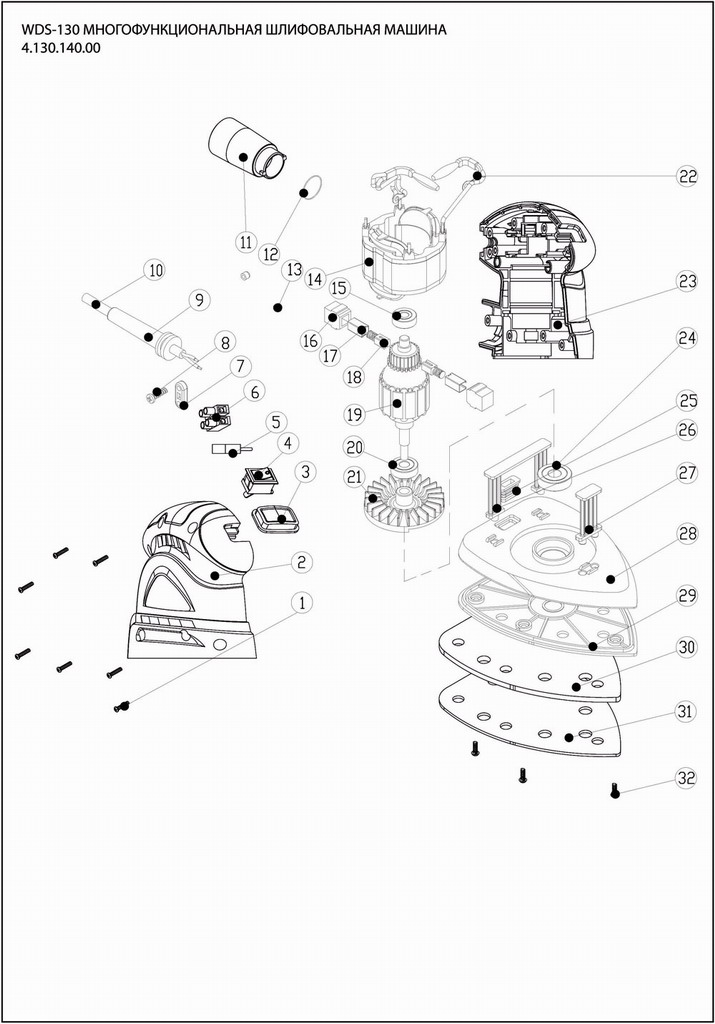

 Деталировка на плоскошлифовальную машину WATT WDS-130 (4.130.140.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 4.130.140.00-01 Винт
2 4.130.140.00-02 Корпус, правая часть
3 4.130.140.00-03 Накладка на кнопку
4 4.130.140.00-04 Кнопка пуска
5 4.130.140.00-05 Конденсатор
6 4.130.140.00-06 Терминальный блок
7 4.130.140.00-07 Кабельный зажим
8 4.130.140.00-08 Винт
9 4.130.140.00-09 Обкладка кабеля
10 4.130.140.00-10 Сетевой шнур
11 4.130.140.00-11 Патрубок пылесоса
12 4.130.140.00-12 Шайба
13 4.130.140.00-13 Заглушка
14 4.130.140.00-14 Статор
15 4.130.140.00-15 Подшипник
16 4.130.140.00-16 Заглушка
17 4.130.140.00-17 Щеткодержатель
18 4.130.140.00-18 Щетки
19 4.130.140.00-19 Ротор
20 4.130.140.00-20 Подшипник
21 4.130.140.00-21 Вентилятор
22 4.130.140.00-22 Индуктивность
23 4.130.140.00-23 Корпус, левая часть
24 4.130.140.00-24 Подшипник
25 4.130.140.00-25 Пыльник
26 4.130.140.00-26 Опора задняя
27 4.130.140.00-27 Опора передняя
28 4.130.140.00-28 Опорная плита
29 4.130.140.00-29 Основание
30 4.130.140.00-30 Подошва
31 4.130.140.00-31 Наждачный лист
32 4.130.140.00-32 Винт

Узнать стоимость запчастей к плоскошлифовальной машине Watt WDS-130 (4.130.140.00), а также к другому инструменту вы можете по этой ссылке.
