Деталировка (схема разборки) ленточной шлифовальной машины WATT WBS-1010 (артикул 4.010.457.00)

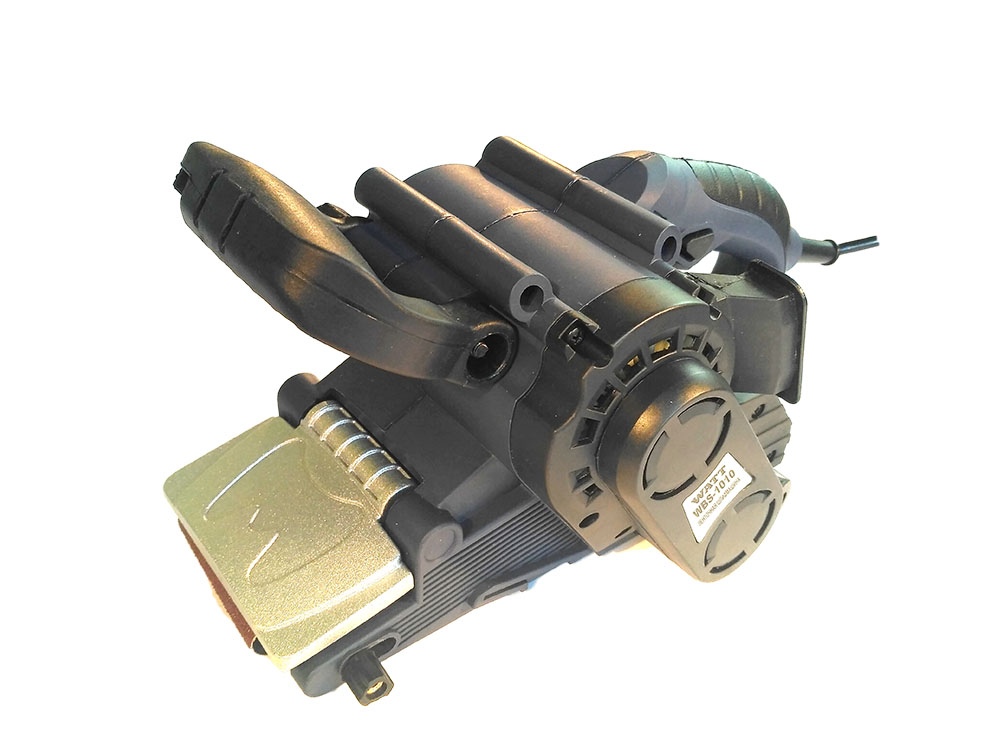

Ленточная шлифовальная машина WATT WBS-1010 (4.010.457.00)

Деталировка на ленточную шлифовальную машину WATT WBS-1010 (4.010.457.00)

Номер на картинке Артикул Наименование детали
1  4.010.457.00-01 Стопорное кольцо d=8 mm
2  4.010.457.00-02 Шестерня большая
3  4.010.457.00-03 Подшипник 606Z
4  4.010.457.00-04 Штифт
5  4.010.457.00-05 Шайба d=8 mm
6  4.010.457.00-06 Подшипник 608RS
7  4.010.457.00-07 Левая часть площадки
8  4.010.457.00-08 Шайба d=8 mm
9  4.010.457.00-09 Стопорное кольцо d=8 mm
10  4.010.457.00-10 Шайба d=5 mm
11  4.010.457.00-11 Пружина
12  4.010.457.00-12 Шплинт
13  4.010.457.00-13 Шайба d=6 mm
14  4.010.457.00-14 Игольчатый подшипник
15  4.010.457.00-15 Ролик передний
16  4.010.457.00-16 Натяжитель
17  4.010.457.00-17 Ось вилки
18  4.010.457.00-18 Правая часть площадки
19  4.010.457.00-19 Корпус правый
20  4.010.457.00-20 Винт ST4,2×16
21  4.010.457.00-21 Шлифовальная лента
22  4.010.457.00-22 Втулка
23  4.010.457.00-23 Шайба 8
24  4.010.457.00-24 Ось заднего ролика
25  4.010.457.00-25 Ролик задний
26  4.010.457.00-26 Подшипник
27  4.010.457.00-27 Металлическая площадка
28  4.010.457.00-28 Пружина
29  4.010.457.00-29 Винт ST4,2×14
30  4.010.457.00-30 Задняя крышка ротора
31  4.010.457.00-31 Винт ST4,2×14
32  4.010.457.00-32 Статор
33  4.010.457.00-33 Ручка регулятора
34  4.010.457.00-34 Корпус левый
35  4.010.457.00-35 Индуктивность
36  4.010.457.00-36 Гайка M6
37  4.010.457.00-37 Шайба 6
38  4.010.457.00-38 Регулятор оборотов
39  4.010.457.00-39 Ручка
40  4.010.457.00-40 Винт M6
41  4.010.457.00-41 Винт ST4,2×14
42  4.010.457.00-42 Зажимная ручка
43  4.010.457.00-43 Сетевой кабель
44  4.010.457.00-44 Защита кабеля
45  4.010.457.00-45 Конденсатор
46  4.010.457.00-46 Кабельный зажим
47  4.010.457.00-47 Винт ST4,2×14
48  4.010.457.00-48 Щеткодержатель
49  4.010.457.00-49 Щетки
50  4.010.457.00-50 Заглушка щеткодержателя
51  4.010.457.00-51 Выключатель
52  4.010.457.00-52 Торсионная пружина
53  4.010.457.00-53 Плита
54  4.010.457.00-54 Винты
55  4.010.457.00-55 Кожух ремня
56  4.010.457.00-56 Ремень
57  4.010.457.00-57 Малый шкив
58  4.010.457.00-58 Кольцо 8
59  4.010.457.00-59 Винт ST4,2×14
60  4.010.457.00-60 Площадка шкивов
61  4.010.457.00-61 Крепление
62  4.010.457.00-62 Подшипник 608RS
63  4.010.457.00-63 Ротор
64  4.010.457.00-64 Шайба
65  4.010.457.00-65 Подшипник 626RS
66  4.010.457.00-66 Гайка
67  4.010.457.00-67 Большой шкив
68  4.010.457.00-68 Подшипник 608RS
69  4.010.457.00-69 Вал шкива
70  4.010.457.00-70 Пылесборник
71  4.010.457.00-71 Рамка
72  4.010.457.00-72 Винт
73  4.010.457.00-73 Крепление

Узнать стоимость запчастей к ленточной шлифовальной машине WATT WBS-1010 (4.010.457.00), а также к другому инструменту вы можете по этой ссылке.
