Деталировка (схема разборки) торцовочной пилы WATT WMS-305S (артикул 20.020.305.10)

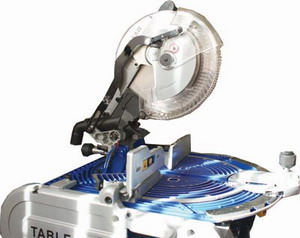

Торцовочная пила WATT WMS-305S (20.020.305.10)

Деталировка на торцовочную пилу WATT WMS-305S (20.020.305.10)

Номер позиции на рисунке Артикул детали Наименование детали
1 20.020.305.10-001 Винт
2 20.020.305.10-002 Пружинная шайба
3 20.020.305.10-003 Шайба
4 20.020.305.10-004 Крышка
5 20.020.305.10-005 Винт
6 20.020.305.10-006 Шайба
7 20.020.305.10-007 Ремень
8 20.020.305.10-008 Штифт
9 20.020.305.10-009 Пружина
10 20.020.305.10-010 Скоба
11 20.020.305.10-011 Шкив большой
12 20.020.305.10-012 Шкив малый
13 20.020.305.10-013 Винт
14 20.020.305.10-014 Винт
15 20.020.305.10-015 Патрубок
16 20.020.305.10-016 Шайба
17 20.020.305.10-017 Пружинная шайба
18 20.020.305.10-018 Винт
19 20.020.305.10-019 Винт
20 20.020.305.10-020 Кнопка включения лазера
21 20.020.305.10-021 Крышка
22 20.020.305.10-022 Сетевой шнур
23 20.020.305.10-023 Обкладка кабеля
24 20.020.305.10-024 Зажимная планка
25 20.020.305.10-025 Винт
26 20.020.305.10-026 Зажимная планка
27 20.020.305.10-027 Винт
28 20.020.305.10-028 Трансформатор
29 20.020.305.10-029 Триггер
30 20.020.305.10-030 Винт
31 20.020.305.10-031 Рукоятка для переноски
32 20.020.305.10-032 Винт
33 20.020.305.10-033 Верхняя крышка рукоятки
34 20.020.305.10-034 Клемма
35 20.020.305.10-035 Кнопка
36 20.020.305.10-036 Нижняя крышка рукоятки
37 20.020.305.10-037 Зажимной винт
38 20.020.305.10-038 Винт
39 20.020.305.10-039 Гайка
40 20.020.305.10-040 Гайка с накладкой
41 20.020.305.10-041 Держатель двигателя
42 20.020.305.10-042 Винт
43 20.020.305.10-043 Подшипник
44 20.020.305.10-044 Диффузор
45 20.020.305.10-045 Статор
46 20.020.305.10-046 Якорь
47 20.020.305.10-047 Подшипник
48 20.020.305.10-048 Волнистая шайба
49 20.020.305.10-049 Резиновый колпачок
50 20.020.305.10-050 Корпус двигателя
51 20.020.305.10-051 Винт
52 20.020.305.10-052 Щеткодержатель
53 20.020.305.10-053 Пружина
54 20.020.305.10-054 Щетки
55 20.020.305.10-055 Винт
56 20.020.305.10-056 Крышка
57 20.020.305.10-057 Пластина логотипа
58 20.020.305.10-058 Винт-фиксатор пильного диска
59 20.020.305.10-059 Внешний фланец
60 20.020.305.10-060 Пильный диск
61 20.020.305.10-061 Внутренний фланец
62 20.020.305.10-062 Винт
63 20.020.305.10-063 Крышка редуктора
64 20.020.305.10-064 Подшипник
65 20.020.305.10-065 Шестерня
66 20.020.305.10-066 Сегментная шпонка
67 20.020.305.10-067 Подшипник
68 20.020.305.10-068 Сегментная шпонка
69 20.020.305.10-069 Вал
70 20.020.305.10-070 Скоба
71 20.020.305.10-071 Подшипник
72 20.020.305.10-072 Шестерня
73 20.020.305.10-073 Подшипник
74 20.020.305.10-074 Защитная рама
75 20.020.305.10-075 Крышка
76 20.020.305.10-076 Винт с потайной головкой
77 20.020.305.10-077 Гайка
78 20.020.305.10-078 Пластина большая
79 20.020.305.10-079 Пластина малая
80 20.020.305.10-080 Защитная пластина
81 20.020.305.10-081 Шайба
82 20.020.305.10-082 Винт
83 20.020.305.10-083 Пружина
84 20.020.305.10-084 Пластина центральная
85 20.020.305.10-085 Винт
86 20.020.305.10-086 Заклепка
87 20.020.305.10-087 Винт
88 20.020.305.10-088 Защитный кожух
89 20.020.305.10-089 Стекло защитного кожуха
90 20.020.305.10-090 Винт
91 20.020.305.10-091 Рейка A
92 20.020.305.10-092 Заклепка
93 20.020.305.10-093 Винт
94 20.020.305.10-094 Рейка B
95 20.020.305.10-095 Торсионная пружина
96 20.020.305.10-096 Втулка
97 20.020.305.10-097 Держатель
98 20.020.305.10-098 Пластина
99 20.020.305.10-099 Волнистая шайба
100 20.020.305.10-100 Винт
101 20.020.305.10-101 Ось
102 20.020.305.10-102 Кольцо
103 20.020.305.10-103 Держатель
104 20.020.305.10-104 Направляющая втулка
105 20.020.305.10-105 Пластина
106 20.020.305.10-106 Винт
107 20.020.305.10-107 Направляющая втулка
108 20.020.305.10-108 Кольцо
109 20.020.305.10-109 Зажимной винт
110 20.020.305.10-110 Винт
111 20.020.305.10-111 Зажимной винт
112 20.020.305.10-112 Штифт
113 20.020.305.10-113 Пружина
114 20.020.305.10-114 Головка зажимного винта
115 20.020.305.10-115 Пластина
116 20.020.305.10-116 Держатель лазера
117 20.020.305.10-117 Винт
118 20.020.305.10-118 Блок лазера
119 20.020.305.10-119 Винт
120 20.020.305.10-120 Лазер
121 20.020.305.10-121 Винт
122 20.020.305.10-122 Корпус лазерного блока
123 20.020.305.10-123 Защитное стекло
124 20.020.305.10-124 Винт
125 20.020.305.10-125 Поворотный блок
126 20.020.305.10-126 Кольцо резиновое
127 20.020.305.10-127 Направляющая
128 20.020.305.10-128 Фиксатор
129 20.020.305.10-129 Шайба
130 20.020.305.10-130 Гайка
131 20.020.305.10-131 Шайба
132 20.020.305.10-132 Гайка
133 20.020.305.10-133 Винт
134 20.020.305.10-134 Указатель распила
135 20.020.305.10-135 Винт
136 20.020.305.10-136 Шкала
137 20.020.305.10-137 Штифт
138 20.020.305.10-138 Штифт
139 20.020.305.10-139 Штифт
140 20.020.305.10-140 Гайка
141 20.020.305.10-141 Шайба
142 20.020.305.10-142 Винт
143 20.020.305.10-143 Винт
144 20.020.305.10-144 Шкала боковая
145 20.020.305.10-145 Винт
146 20.020.305.10-146 Вставка
147 20.020.305.10-147 Винт
148 20.020.305.10-148 Поворотный стол
149 20.020.305.10-149 Указатель распила
150 20.020.305.10-150 Винт
151 20.020.305.10-151 Болт
152 20.020.305.10-152 Крышка
153 20.020.305.10-153 Винт
154 20.020.305.10-154 Зажимной винт
155 20.020.305.10-155 Передняя ножка
156 20.020.305.10-156 Фиксатор
157 20.020.305.10-157 Штифт
158 20.020.305.10-158 Регулятор
159 20.020.305.10-159 Боковая штанга
160 20.020.305.10-160 Ручка регулятора
161 20.020.305.10-161 Винт
162 20.020.305.10-162 Крышка
163 20.020.305.10-163 Основание
164 20.020.305.10-164 Резиновая ножка
165 20.020.305.10-165 Шкала
166 20.020.305.10-166 Шарик
167 20.020.305.10-167 Пружина
168 20.020.305.10-168 Винт
169 20.020.305.10-169 Болт
170 20.020.305.10-170 Винт
171 20.020.305.10-171 Задняя штанга
172 20.020.305.10-172 Упор
173 20.020.305.10-173 Винт
174 20.020.305.10-174 Упор левый
175 20.020.305.10-175 Винт
176 20.020.305.10-176 Струбцина
177 20.020.305.10-177 Рейка
178 20.020.305.10-178 Зажимной винт
179 20.020.305.10-179 Зажимной винт
180 20.020.305.10-180 Штанга
181 20.020.305.10-181 Винт
182 20.020.305.10-182 Зажимной винт
183 20.020.305.10-183 Зажимной винт
184 20.020.305.10-184 Упор правый
185 20.020.305.10-185 Винт
186 20.020.305.10-186 Заглушка
187 20.020.305.10-187 Крышка
188 20.020.305.10-188 Винт
189 20.020.305.10-189 Ручка регулятора
190 20.020.305.10-190 Кронштейн
191 20.020.305.10-191 Зажим
192 20.020.305.10-192 Штифт
193 20.020.305.10-193 Штифт
194 20.020.305.10-194 Регулятор
195 20.020.305.10-195 Пластина
196 20.020.305.10-196 Шайба
197 20.020.305.10-197 Винт
198 20.020.305.10-198 Шайба
199 20.020.305.10-199 Винт
200 20.020.305.10-200 Пластина
201 20.020.305.10-201 Пружинная шайба
202 20.020.305.10-202 Винт
203 20.020.305.10-203 Пружина

Узнать стоимость запчастей к торцовочной пиле WATT WMS-305S (20.020.305.00), а также к другому инструменту вы можете по этой ссылке.
