Деталировка (схема разборки) торцовочной пилы WATT WMS-2516 (артикул 20.016.255.10)

Торцовочная пила WATT WMS-2516 (20.016.255.10)

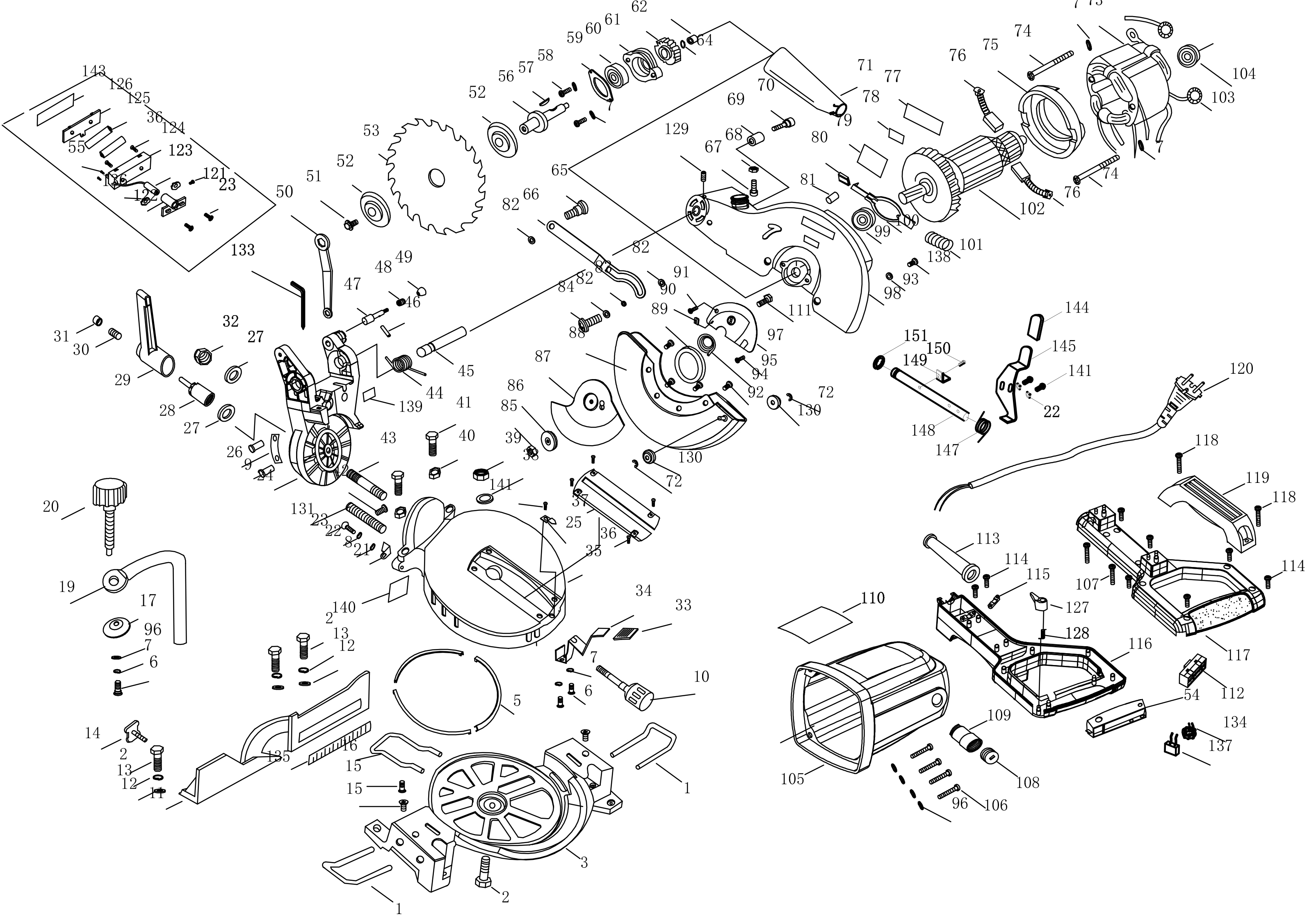

Деталировка на торцовочную пилу WATT WMS-2516 (20.016.255.10)

Номер на картинке Артикул Наименование детали
1 20.016.255.10-01 Расширитель стола
2 20.016.255.10-02 Винт с внутренним шестигранником M8x30
3 20.016.255.10-03 Станина
5 20.016.255.10-05 Стальная пластина
6 20.016.255.10-06 Винт с крестообразной головкой M5×12
7 20.016.255.10-07 Шайба 5
8 20.016.255.10-08 Плоская шайба 4
9 20.016.255.10-09 Заклепка 2.5×4
10 20.016.255.10-10 Винти-барашек фиксации поворота стола
11 20.016.255.10-11 Упор
12 20.016.255.10-12 Плоская шайба 8
13 20.016.255.10-13 Гровер 8
14 20.016.255.10-14 Винт M6x18
15 20.016.255.10-15 Винт с крестообразной плоской головкой M6x18
16 20.016.255.10-16 Расширитель стола
17 20.016.255.10-17 Зажим
19 20.016.255.10-19 Стержень
20 20.016.255.10-20 Винт-барашек
21 20.016.255.10-21 Указатель наклона
22 20.016.255.10-22 Шайба 4
23 20.016.255.10-23 Винт с крестообразной головкой M4×10
24 20.016.255.10-24 Основание
25 20.016.255.10-25 Указатель поворота
26 20.016.255.10-26 Шкала
27 20.016.255.10-27 Плоская шайба 10
28 20.016.255.10-28 Крепление
29 20.016.255.10-29 Зажимной рычаг
30 20.016.255.10-30 Пружина
31 20.016.255.10-31 Заглушка
32 20.016.255.10-32 Гайка M10
33 20.016.255.10-33 Пластина
34 20.016.255.10-34 Пружина
35 20.016.255.10-35 Поворотный стол
36 20.016.255.10-36 Винт с крестообразной головкой M4x8
37 20.016.255.10-37 Накладки
38 20.016.255.10-38 Плоская шайба 8
39 20.016.255.10-39 Гайка M8
40 20.016.255.10-40 Гайка M8
41 20.016.255.10-41 Винт M8x20 с внутренним шестигранником
42 20.016.255.10-42 Винт M5x8 с крестообразной головкой
43 20.016.255.10-43 Шпилька
44 20.016.255.10-44 Торсионная пружина
45 20.016.255.10-45 Штифт
46 20.016.255.10-46 Штифт 3
47 20.016.255.10-47 Самофиксирующийся штифт
48 20.016.255.10-48 Пружина
49 20.016.255.10-49 Заглушка
50 20.016.255.10-50 Кронштейн
51 20.016.255.10-51 Винт крепления пильного диска M8x18
52 20.016.255.10-52 Фланец
53 20.016.255.10-53 Пильный диск
54 20.016.255.10-54 Выключатель
55 20.016.255.10-55 Винт M2x6 с плоской головкой
56 20.016.255.10-56 Вал
57 20.016.255.10-57 Шпонка
58 20.016.255.10-58 Винт M5x16
59 20.016.255.10-59 Амортизатор подшипника
60 20.016.255.10-60 Подшипник 6203
61 20.016.255.10-61 Корпус подшипника
62 20.016.255.10-62 Шестерня
63 20.016.255.10-63 Игольчатый подшипник HK1210
64 20.016.255.10-64 Пружина
65 20.016.255.10-65 Винт крепления
66 20.016.255.10-66 Кронштейн
67 20.016.255.10-67 Винт M6x25 с внутренним шестигранником
68 20.016.255.10-68 Гайка M6
69 20.016.255.10-69 Ограничитель
70 20.016.255.10-70 Винт
71 20.016.255.10-71 Мешок для пыли
72 20.016.255.10-72 Пружина
73 20.016.255.10-73 Статор
74 20.016.255.10-74 Винт M5x65 с крестообразной головкой
75 20.016.255.10-75 Кольцо
76 20.016.255.10-76 Угольные щетки
77 20.016.255.10-77 Шильдик
78 20.016.255.10-78 Шильдик
79 20.016.255.10-79 Шильдик
80 20.016.255.10-80 Основание
81 20.016.255.10-81 Ограничитель
82 20.016.255.10-82 Шайба 6
83 20.016.255.10-83 Рычаг
84 20.016.255.10-84 Винт M6x12 с крестообразной головкой
85 20.016.255.10-85 Гайка M6
86 20.016.255.10-86 Накладка
87 20.016.255.10-87 Малый кожух
88 20.016.255.10-88 Защитный кожух
89 20.016.255.10-89 Накладка
90 20.016.255.10-90 Пластина
91 20.016.255.10-91 Винт M6x10
92 20.016.255.10-92 Шайба M5
93 20.016.255.10-93 Прокладка
94 20.016.255.10-94 Пружина кожуха
95 20.016.255.10-95 Винт M6x10
96 20.016.255.10-96 Шайба 6
97 20.016.255.10-97 Пластина пружинная
98 20.016.255.10-98 Верхний защитный кожух
99 20.016.255.10-99 Подшипник 6202
100 20.016.255.10-100 Фиксатор
101 20.016.255.10-101 Пружина
102 20.016.255.10-102 Ротор
103 20.016.255.10-103 Провод
104 20.016.255.10-104 Подшипник 6000
105 20.016.255.10-105 Корпус двигателя
106 20.016.255.10-106 Винт M6x35 с крестообразной головкой
107 20.016.255.10-107 Винт M5x40 с крестообразной головкой
108 20.016.255.10-108 Крышка щеткодержателя
109 20.016.255.10-109 Щеткодержатель
110 20.016.255.10-110 Шильдик
111 20.016.255.10-111 Винт M6x14 с шестигранной головкой
112 20.016.255.10-112 Выключатель
113 20.016.255.10-113 Защита кабеля
114 20.016.255.10-114 Винт M4x16
115 20.016.255.10-115 Зажим кабеля
116 20.016.255.10-116 Рукоятка
117 20.016.255.10-117 Накладка
118 20.016.255.10-118 Винт M6x18
119 20.016.255.10-119 Верхняя рукоятка
120 20.016.255.10-120 Кабель сетевой с вилкой
121 20.016.255.10-121 Винт M4x4 с внутренним шестигранником
122 20.016.255.10-122 Блок лазера в сборе
123 20.016.255.10-123 Лазер
124 20.016.255.10-124 Блок для батареи (аккумулятора)
125 20.016.255.10-125 Батарейка
126 20.016.255.10-126 Крышка блока
127 20.016.255.10-127 Кнопка-фиксатор
128 20.016.255.10-128 Пружина кнопки
129 20.016.255.10-129 Винт M6x8 с внутренним шестигранником
130 20.016.255.10-130 Ролик
131 20.016.255.10-131 Шпилька с двойной головкой 10×50
133 20.016.255.10-133 Шестигранный ключ
134 20.016.255.10-134 Индуктивность
135 20.016.255.10-135 Линейка упорная
136 20.016.255.10-136 Шайба 5x10x0.3
137 20.016.255.10-137 Конденсатор
138 20.016.255.10-138 Винт M4x10 с крестообразной головкой
139 20.016.255.10-139 Стикер
140 20.016.255.10-140 Стикер
141 20.016.255.10-141 Винт M4x8 с крестообразной головкой
143 20.016.255.10-143 Стикер
144 20.016.255.10-144 Накладка
145 20.016.255.10-145 Кронштейн
146 20.016.255.10-146 Ключ
147 20.016.255.10-147 Пружина
148 20.016.255.10-148 Штифт
149 20.016.255.10-149 Пружина
150 20.016.255.10-150 Винт M3x8 с крестообразной головкой
151 20.016.255.10-151 Крышка

Узнать стоимость запчастей к торцовочной пиле WATT WMS-2516 (20.016.255.10), а также к другому инструменту вы можете по этой ссылке.
