Деталировка (схема разборки) циркулярной пилы WATT WHS-1900 (артикул 6.019.200.00)

Циркулярная пила WATT WHS-1900 (6.019.200.00)

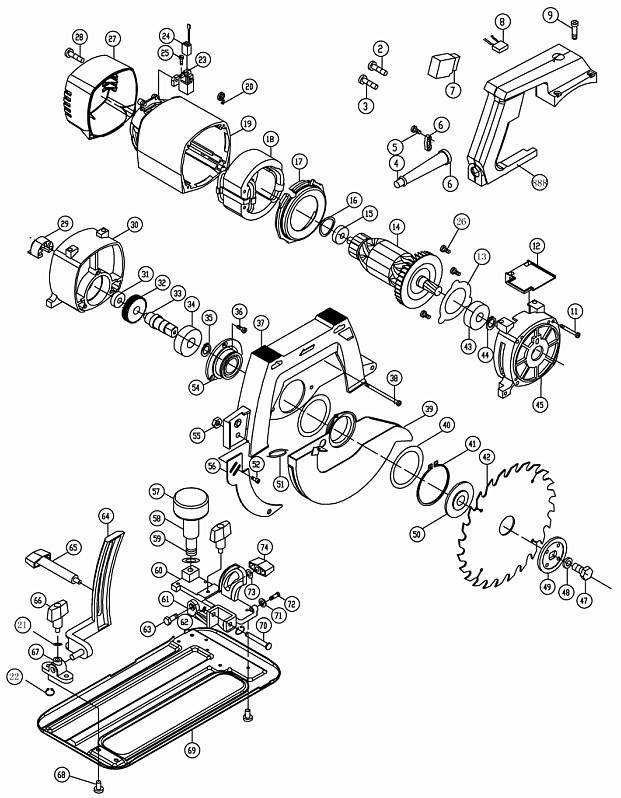

Деталировка на циркулярную пилу WATT WHS-1900 (6.019.200.00)

Номер на картинке Артикул Наименование детали
2 6.019.200.00-02 Винт
3 6.019.200.00-03 Винт
4 6.019.200.00-04 Сетевой кабель
5 6.019.200.00-05 Винт
6 6.019.200.00-06 Защита кабеля с держателем
7 6.019.200.00-07 Кнопка
8 6.019.200.00-08 Конденсатор
9 6.019.200.00-09 Винт
11 6.019.200.00-11 Винт
12 6.019.200.00-12 Кожух
13 6.019.200.00-13 Зажим
14 6.019.200.00-14 Ротор
15 6.019.200.00-15 Подшипник 6200
16 6.019.200.00-16 Шайба
17 6.019.200.00-17 Защита статора
18 6.019.200.00-18 Статор
19 6.019.200.00-19 Корпус статора
20 6.019.200.00-20 Пружина щеткодержателя
21 6.019.200.00-21 Плоская шайба
22 6.019.200.00-22 Стопорное кольцо
23 6.019.200.00-23 Щеткодержатель
24 6.019.200.00-24 Щетки угольные
25 6.019.200.00-25 Винт
26 6.019.200.00-26 Винт
27 6.019.200.00-27 Задний кожух
28 6.019.200.00-28 Винт
29 6.019.200.00-29 Заднее крепление
30 6.019.200.00-30 Корпус редуктора
31 6.019.200.00-31 Подшипник 629
32 6.019.200.00-32 Шестерня
33 6.019.200.00-33 Вал
34 6.019.200.00-34 Подшипник 6204
35 6.019.200.00-35 Стопорное кольцо
36 6.019.200.00-36 Винт
37 6.019.200.00-37 Верхний кожух
38 6.019.200.00-38 Винт
39 6.019.200.00-39 Защитный кожух
40 6.019.200.00-40 Кольцо
41 6.019.200.00-41 Стопорное кольцо
42 6.019.200.00-42 Пильный диск
43 6.019.200.00-43 Подшипник 6201
44 6.019.200.00-44 Стопорное кольцо
45 6.019.200.00-45 Кожух двигателя, передний
47 6.019.200.00-47 Болт крепления пильного диска
48 6.019.200.00-48 Шайба
49 6.019.200.00-49 Внешний фланец
50 6.019.200.00-50 Вгутренний фланец
51 6.019.200.00-51 Пружина кожуха
52 6.019.200.00-52 Винт
54 6.019.200.00-54 Передняя панель
55 6.019.200.00-55 Гайка
56 6.019.200.00-56 Упор
57 6.019.200.00-57 Ручка регулировки
58 6.019.200.00-58 Корпус ручки регулировки
59 6.019.200.00-59 Болт ручки регулировки
60 6.019.200.00-60 Кронштейн регулировки угла
61 6.019.200.00-61 Правая скоба
62 6.019.200.00-62 Стопорное кольцо
63 6.019.200.00-63 Винт
64 6.019.200.00-64 Кронштейн регулировки глубины
65 6.019.200.00-65 Болт регулировки глубины
66 6.019.200.00-66 Винт-барашек
67 6.019.200.00-67 Левая скоба
68 6.019.200.00-68 Заклепка
69 6.019.200.00-69 Основание
70 6.019.200.00-70 Соединитель
71 6.019.200.00-71 Шайба
72 6.019.200.00-72 Винт
73 6.019.200.00-73 Шайба
74 6.019.200.00-74 Гайка
888 6.019.200.00-888 Верхняя рукоятка в сборе

Узнать стоимость запчастей к циркулярной пиле  WATT WHS-1900 (6.019.200.00), а также к другому инструменту вы можете по этой ссылке.
