Деталировка (схема разборки) циркулярной пилы WATT WHS-1500 (2018) (артикул 6.015.185.00)

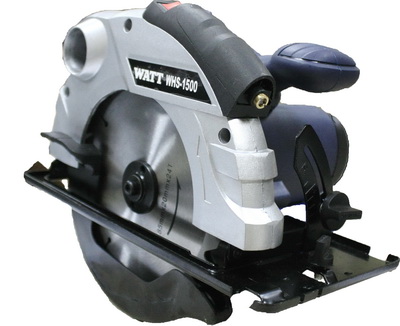

Циркулярная пила WATT WHS-1500 (2018) (6.015.185.00)

Деталировка на циркулярную пилу WATT WHS-1500 (2018) (6.015.185.00)

Номер на картинке Артикул Наименование детали
1 6.015.185.99-01 Корпус двигателя
2 6.015.185.99-02 Задняя крышка корпуса двигателя
3 6.015.185.99-03 Винт M4.2×12
4 6.015.185.99-04 Подшипник 608
5 6.015.185.99-05 Щетки угольные
6 6.015.185.99-06 Щеткодержатель
7 6.015.185.99-07 Ротор
8 6.015.185.99-08 Статор
9 6.015.185.99-09 Винт M4.2×85
10 6.015.185.99-10 Крышка статора
11 6.015.185.99-11 Левая ручка
12 6.015.185.99-12 Конденсатор 0.22 uF
13 6.015.185.99-13 Кнопка
14 6.015.185.99-14 Кабельный зажим
15 6.015.185.99-15 Винт M4.2×85
16 6.015.185.99-16 Сетевой кабель
17 6.015.185.99-17 Уплотнитель кабеля
18 6.015.185.99-18 Правая ручка
19 6.015.185.99-19 Винт M4.2×12
20 6.015.185.99-20 Подшипник 6001
21 6.015.185.99-21 Корпус
22 6.015.185.99-22 Винт M4.2×14
23 6.015.185.99-23 Подшипник 696
24 6.015.185.99-24 Аммортизатор подшипника
25 6.015.185.99-25 Винт M6x14
26 6.015.185.99-26 Шестерня
27 6.015.185.99-27 Подшипник 6001
28 6.015.185.99-28 Шпонка 3×14
29 6.015.185.99-29 Шпиндель
30 6.015.185.99-30 Корпус подшипника
31 6.015.185.99-31 Винт M4.2×10
32 6.015.185.99-32 Пружина
33 6.015.185.99-33 Наружная пружина
34 6.015.185.99-34 Фланец внутренний
35 6.015.185.99-35 Отрезной диск
36 6.015.185.99-36 Фланец внешний
37 6.015.185.99-37 Винт M6x17 крепления отрезного диска
38 6.015.185.99-38 Часть корпуса
40 6.015.185.99-39 Винт M5x12
41 6.015.185.99-40 Штифт
42 6.015.185.99-41 Планка установки глубины реза
43 6.015.185.99-42 Винт M5x12
44 6.015.185.99-43 Винт M4x12
45 6.015.185.99-44 Защитный кожух
46 6.015.185.99-45 Механизм защитного кожуха
47 6.015.185.99-46 Пружина 46×40
48 6.015.185.99-47 Кронштейн
49 6.015.185.99-48 Заклепка M6x8
50 6.015.185.99-49 Основание
51 6.015.185.99-50 Винт M4x12
52 6.015.185.99-51 Винт
53 6.015.185.99-52 Заклепка M6x8
