Деталировка (схема разборки) циркулярной пилы WATT WHS-1500 (артикул 6.015.185.00)

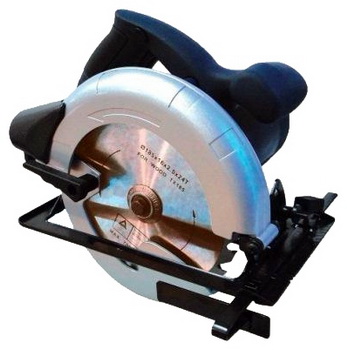

Циркулярная пила WATT WHS-1500 (6.015.185.00)

Деталировка на циркулярную пилу WATT WHS-1500 (6.015.185.00)

Номер детали на картинке Артикул детали Наименование детали
1 6.015.185.00-001 Болт
2 6.015.185.00-002 Фланец внешний
3 6.015.185.00-003 Пильный диск
4 6.015.185.00-004 Фланец внутренний
5 6.015.185.00-005 Защитный кожух
6 6.015.185.00-006 Винт М4х10
7 6.015.185.00-007 Рычаг
8 6.015.185.00-008 Защитный кожух нижний
9 6.015.185.00-009 Пружина
10 6.015.185.00-010 Втулка
11 6.015.185.00-011 Выходной вал
12 6.015.185.00-012 Шестерня
13 6.015.185.00-013 Игольчатый подшипник
14 6.015.185.00-014 Подшипник R8RS
15 6.015.185.00-015 Ротор
16 6.015.185.00-016 Статор
17 6.015.185.00-017 Щетки со щеткодержателями
18 6.015.185.00-018 Подшипник 608-2Z
19 6.015.185.00-019 Корпус
20 6.015.185.00-020 Крышка корпуса
21 6.015.185.00-021 Винт ST4.2×16
22 6.015.185.00-022 Ручка, левая часть
23 6.015.185.00-023 Ручка, правая часть
24 6.015.185.00-024 Кнопка
25 6.015.185.00-025 Кнопка блокировки двигателя
26 6.015.185.00-026 Кабельный прижим
27 6.015.185.00-027 Обкладка кабеля
28 6.015.185.00-028 Сетевой шнур
29 6.015.185.00-029 Ключ
30 6.015.185.00-030 Основание
31 6.015.185.00-031 Болт-ограничитель
32 6.015.185.00-032 Фиксатор параллельного упора
33 6.015.185.00-033 Фиксатор угла распила
34 6.015.185.00-034 Шайба ø5
35 6.015.185.00-035 Ограничитель
36 6.015.185.00-036 Штифт
37 6.015.185.00-037 Шайба ø6
38 6.015.185.00-038 Гайка М5
39 6.015.185.00-039 Болт
40 6.015.185.00-040 Параллельный упор
41 6.015.185.00-041 Опорная втулка
42 6.015.185.00-042 Штифт
43 6.015.185.00-043 Стопорное кольцо ø13
44 6.015.185.00-044 Рычаг глубины распила
45 6.015.185.00-045 Стопорное кольцо
46 6.015.185.00-046 Гайка
47 6.015.185.00-047 Винт ST4.5×55
48 6.015.185.00-048 Конденсатор Х2
49 6.015.185.00-049 Винт ST4.2×12
50 6.015.185.00-050 Винт M5x33
51 6.015.185.00-051 Винт M5x60
52 6.015.185.00-052 Стопорное кольцо ø29
53 6.015.185.00-053 Винт М4х10
54 6.015.185.00-054 Крышка
55 6.015.185.00-055 Пружина

 Узнать стоимость запчастей к циркулярной пиле  WATT WHS-1500 (6.015.185.00), а также к другому инструменту вы можете по этой ссылке.
