Деталировка (схема разборки) масляного радиатора WATT WOH-2009 (артикул 25.020.009.11)

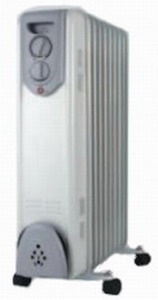

Масляный радиатор WATT WOH-2009 (25.020.009.11)

Деталировка на масляный радиатор WATT WOH-2009 (24.020.009.11)

Номер позиции на рисунке Артикул детали Наименование детали
1 25.020.009.11-01 Ручка регулятора
2 25.020.009.11-02 Держатель регулятора
3 25.020.009.11-03 Крышка передняя
4 25.020.009.11-04 Панель лицевая
5 25.020.009.11-05 Кнопка
6 25.020.009.11-06 Термостат
7 25.020.009.11-07 Кнопка безопасности
8 25.020.009.11-08 Терминальный блок
9 25.020.009.11-09 Терминальный блок
10 25.020.009.11-10 Кабельный прижим
11 25.020.009.11-11 Предохранитель
12 25.020.009.11-12 Ребра радиатора
13 25.020.009.11-13 Прокладка
14 25.020.009.11-14 Кольцо
15 25.020.009.11-15 Нагревательный элемент
16 25.020.009.11-16 Колесо
17 25.020.009.11-17 Гайка
18 25.020.009.11-18 Держатель колеса
19 25.020.009.11-19 Скоба-держатель колес
20 25.020.009.11-20 Гайка
21 25.020.009.11-21 Вилка
22 25.020.009.11-22 Сетевой шнур

Узнать стоимость запчастей к масляному радиатору WATT WOH-2009 (25.020.009.11), а также к другому инструменту вы можете по этой ссылке.
