Деталировка (схема разборки) конвекторного обогревателя WATT WGH-2000 (артикул 25.020.000.02)

Конвекторный обогреватель WATT WGH-2000 (25.020.000.02)

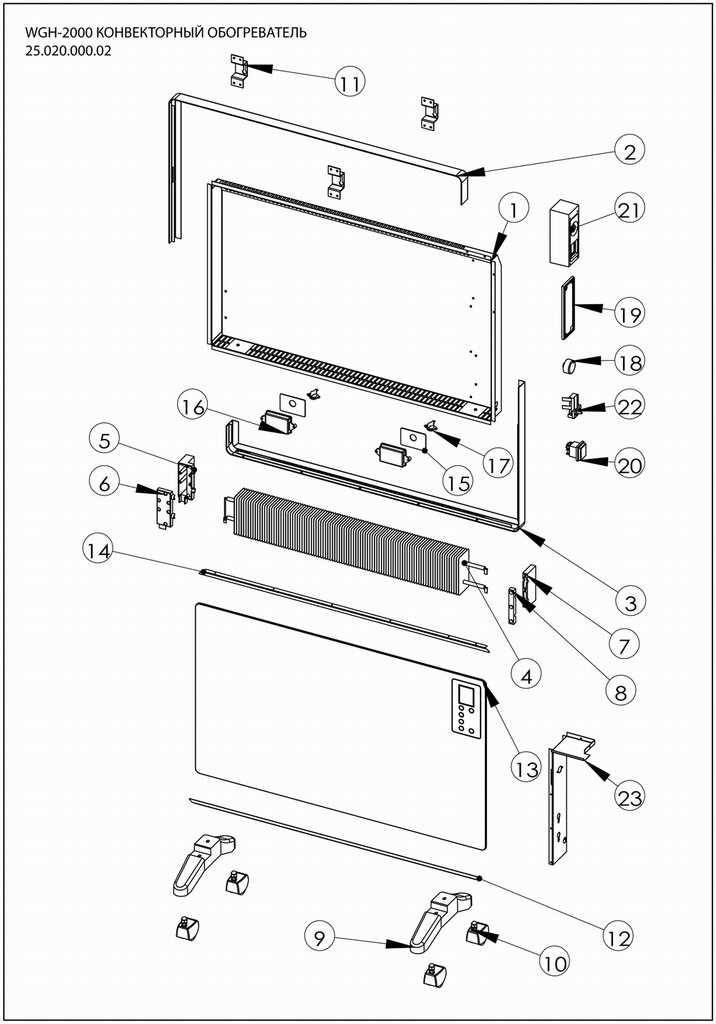

Деталировка на конвекторный обогреватель WATT WGH-2000 (25.020.000.02)

Номер позиции на рисунке Артикул детали Наименование детали
1 25.020.000.02-01 Задняя крышка
2 25.020.000.02-02 Каркас, верхняя часть
3 25.020.000.02-03 Каркас, нижняя часть
4 25.020.000.02-04 Нагревательный элемент
5 25.020.000.02-05 Крышка
6 25.020.000.02-06 Крышка
7 25.020.000.02-07 Держатель
8 25.020.000.02-08 Держатель
9 25.020.000.02-09 Опорная ножка
10 25.020.000.02-10 Колесо
11 25.020.000.02-11 Держатель для стены
12 25.020.000.02-12 Прижим нижний
13 25.020.000.02-13 Стеклянная панель
14 25.020.000.02-14 Прижим верхний
15 25.020.000.02-15 Вставка
16 25.020.000.02-16 Держатель
17 25.020.000.02-17 Ограничитель температуры
18 25.020.000.02-18 Поворотный регулятор
19 25.020.000.02-19 Крышка блока управления
20 25.020.000.02-20 Кнопка
21 25.020.000.02-21 Корпус блока управления
22 25.020.000.02-22 Регулятор
23 25.020.000.02-23 Держатель
