Деталировка (схема разборки) тепловентилятора WATT WFH-2010 (артикул 24.020.000.10)

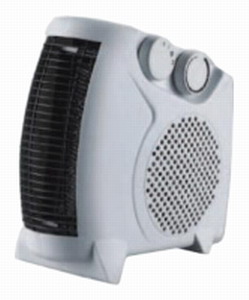

Тепловентилятор WATT WFH-2010 (24.020.000.10)

Деталировка на тепловентилятор WATT WFH-2010 (24.020.000.10)

Номер позиции на рисунке Артикул детали Наименование детали
1 24.020.000.10-01 Левая часть корпуса
2 24.020.000.10-02 Двигатель
3 24.020.000.10-03 Вентилятор
4 24.020.000.10-04 Ручка
5 24.020.000.10-05 Термостат
6 24.020.000.10-06 Кнопка пуска
7 24.020.000.10-07 Правая часть корпуса
8 24.020.000.10-08 Нагревательный элемент
9 24.020.000.10-09 Защитный экран
10 24.020.000.10-10 Кабельный прижим
11 24.020.000.10-11 Сетевой шнур
12 24.020.000.10-12 Ручка для переноски
13 24.020.000.10-13 Светодиодный индикатор

Узнать стоимость запчастей к тепловентилятору WATT WFH-2010 (24.020.000.10), а также к другому инструменту вы можете по этой ссылке.
