Деталировка (схема разборки) конвекторного обогревателя WATT WCH-2020 (артикул 25.020.024.01)

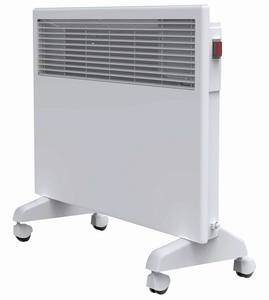

Конвекторный обогреватель WATT WCH-2020 (25.020.024.01)

Деталировка на конвекторный обогреватель WATT WCH-2020 (25.020.024.01)

Номер позиции на рисунке Артикул детали Наименование детали
1 25.020.024.01-01 Лицевая панель
2 25.020.024.01-02 Решетка
3 25.020.024.01-03 Задняя крышка
4 25.020.024.01-04 Крышка блока управления
5 25.020.024.01-05 Крышка блока управления
6 25.020.024.01-06 Крышка
7 25.020.024.01-07 Плата
8 25.020.024.01-08 Стекло
9 25.020.024.01-09 Наклейка
10 25.020.024.01-10 Кнопка
11 25.020.024.01-11 Опорная ножка
12 25.020.024.01-12 Держатель
13 25.020.024.01-13 Колесо
14 25.020.024.01-14 Кнопка
15 25.020.024.01-15 Держатель крепления на стену
16 25.020.024.01-16 Кнопка безопасности
17 25.020.024.01-17 Плата
18 25.020.024.01-18 Ограничитель температуры
19 25.020.024.01-19 Сетевой шнур
20 25.020.024.01-20 Нагревательный элемент
21 25.020.024.01-21 Нагревательный элемент
22 25.020.024.01-22 Держатель

Узнать стоимость запчастей к конвекторному обогревателю WATT WCH-2020 (25.020.024.01), а также к другому инструменту вы можете по этой ссылке.
