Деталировка (схема разборки) конвекторного обогревателя WATT WCH-2010 (артикул 25.020.024.00)

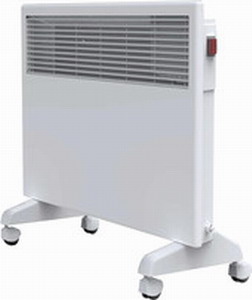

Конвекторный обогреватель WATT WCH-2010 (25.020.024.00)

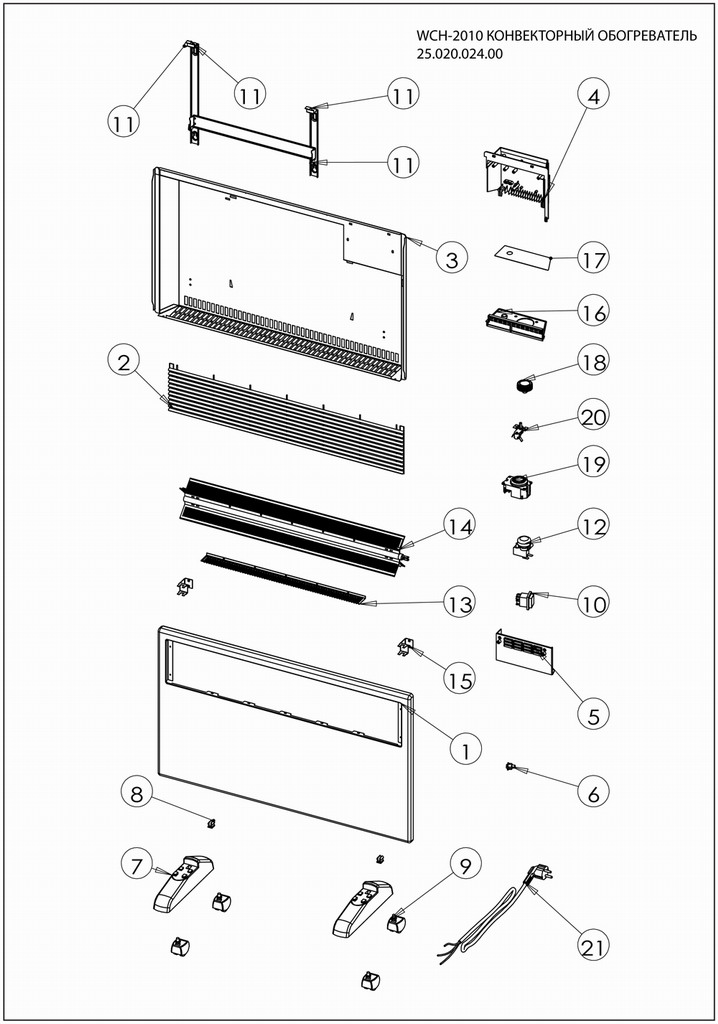

Деталировка на конвекторный обогреватель WATT WCH-2010 (25.020.024.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 25.020.024.00-01 Лицевая панель
2 25.020.024.00-02 Решетка
3 25.020.024.00-03 Задняя крышка
4 25.020.024.00-04 Крышка блока управления
5 25.020.024.00-05 Крышка
6 25.020.024.00-06 Кнопка
7 25.020.024.00-07 Опорная ножка
8 25.020.024.00-08 Держатель
9 25.020.024.00-09 Колесо
10 25.020.024.00-10 Кнопка
11 25.020.024.00-11 Держатель крепления на стену
12 25.020.024.00-12 Кнопка безопасности
13 25.020.024.00-13 Нагревательный элемент
14 25.020.024.00-14 Нагревательный элемент
15 25.020.024.00-15 Держатель
16 25.020.024.00-16 Панель блока управления
17 25.020.024.00-17 Наклейка
18 25.020.024.00-18 Поворотный регулятор
19 25.020.024.00-19 Таймер
20 25.020.024.00-20 Ограничитель температуры
21 25.020.024.00-21 Сетевой шнур

Узнать стоимость запчастей к конвекторному обогревателю WATT WCH-2010 (25.020.024.00), а также к другому инструменту вы можете по этой ссылке.
