Деталировка (схема разборки) тепловой пушки WATT WPD-15000 (артикул 24.050.015.00)

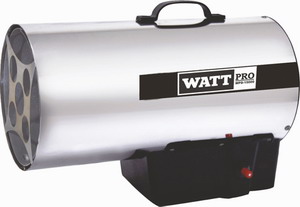

Тепловая пушка WATT WPD-15000 (24.050.015.00)

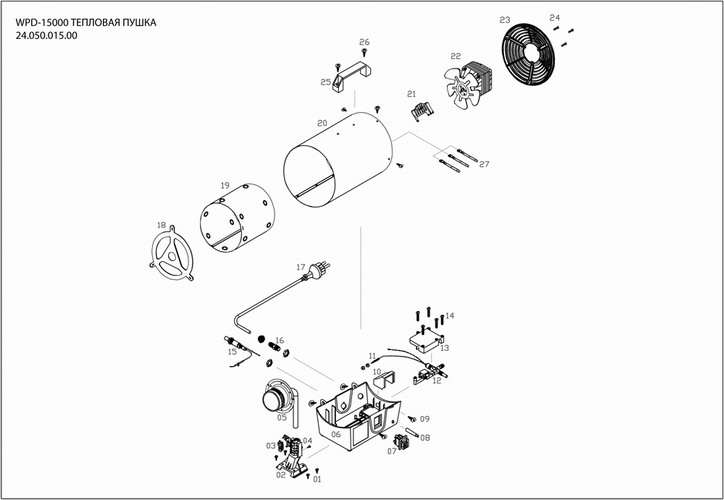

Деталировка на тепловую пушку WATT WPD-15000 (24.050.015.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 24.050.015.00-01 Винт
2 24.050.015.00-02 Кронштейн
3 24.050.015.00-03 Реле
4 24.050.015.00-04 Винт
5 24.050.015.00-05 Горелка
6 24.050.015.00-06 Корпус
7 24.050.015.00-07 Кнопка пуска
8 24.050.015.00-08 Кнопка
9 24.050.015.00-09 Винт
10 24.050.015.00-10 Крышка
11 24.050.015.00-11 Гайка
12 24.050.015.00-12 Кран
13 24.050.015.00-13 Держатель
14 24.050.015.00-14 Винт
15 24.050.015.00-15 Пьезоэлемент
16 24.050.015.00-16 Трубка
17 24.050.015.00-17 Сетевой шнур
18 24.050.015.00-18 Вставка
19 24.050.015.00-19 Труба внутренняя
20 24.050.015.00-20 Труба наружная
21 24.050.015.00-21 Блок
22 24.050.015.00-22 Двигатель
23 24.050.015.00-23 Крышка
24 24.050.015.00-24 Винт
25 24.050.015.00-25 Ручка для переноски
26 24.050.015.00-26 Винт

Узнать стоимость запчастей к тепловой пушке  WATT WPD-15000 (24.050.015.00), а также к другому инструменту вы можете по этой ссылке.
