Деталировка (схема разборки) тепловой пушки WATT WFD-3000 (артикул 24.030.003.00)

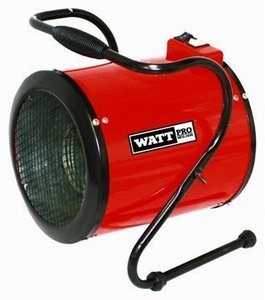

Тепловая пушка WATT WFD-3000 (24.030.003.00)

Деталировка на тепловую пушку WATT WFD-3000 (24.030.003.00)

Номер позиции на рисунке Артикул детали Наименование детали
1 24.030.003.00-01 Нагревательный элемент
2 24.030.003.00-02 Шайба
3 24.030.003.00-03 Гайка
4 24.030.003.00-04 Держатель
5 24.030.003.00-05 Винт
6 24.030.003.00-06 Труба, внутренняя
7 24.030.003.00-07 Термозащита
8 24.030.003.00-08 Шайба
9 24.030.003.00-09 Винт
10 24.030.003.00-10 Винт
11 24.030.003.00-11 Шайба
12 24.030.003.00-12 Шайба
13 24.030.003.00-13 Гайка
14 24.030.003.00-14 Терминальный блок
15 24.030.003.00-15 Шайба
16 24.030.003.00-16 Шайба
17 24.030.003.00-17 Винт
18 24.030.003.00-18 Винт
19 24.030.003.00-19 Шайба
20 24.030.003.00-20 Крыльчатка
21 24.030.003.00-21 Держатель
22 24.030.003.00-22 Двигатель
23 24.030.003.00-23 Опора двигателя
24 24.030.003.00-24 Шайба
25 24.030.003.00-25 Винт
26 24.030.003.00-26 Шайба
27 24.030.003.00-27 Шайба
28 24.030.003.00-28 Винт
29 24.030.003.00-29 Кольцо
30 24.030.003.00-30 Решетка
31 24.030.003.00-31 Накладка на опорную ножку
32 24.030.003.00-32 Опорная ножка
33 24.030.003.00-33 Гайка
34 24.030.003.00-34 Гайка
35 24.030.003.00-35 Труба внешняя
36 24.030.003.00-36 Накладка на рукоятку
37 24.030.003.00-37 Опорная ножка
38 24.030.003.00-38 Панель управления
39 24.030.003.00-39 Кнопка
40 24.030.003.00-40 Кнопка
41 24.030.003.00-41 Гайка
42 24.030.003.00-42 Обкладка кабеля
43 24.030.003.00-43 Гайка
44 24.030.003.00-44 Сетевой шнур
45 24.030.003.00-45 Кольцо
46 24.030.003.00-46 Наклейка
