Деталировка (схема разборки) плиткореза WATT WTC-818 (артикул 17.800.180.00)

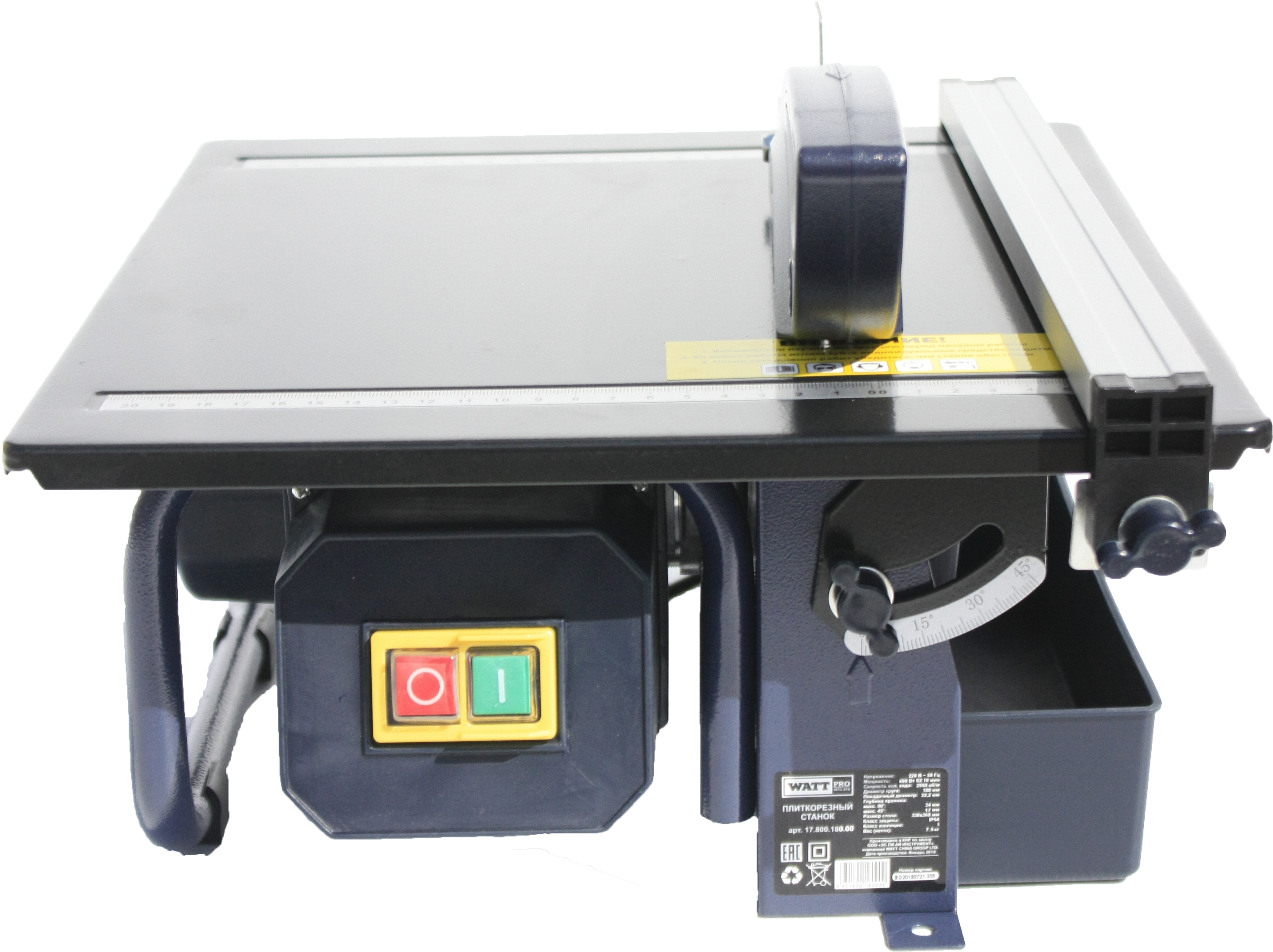

Плиткорез WATT WTC-818 (17.800.180.00)

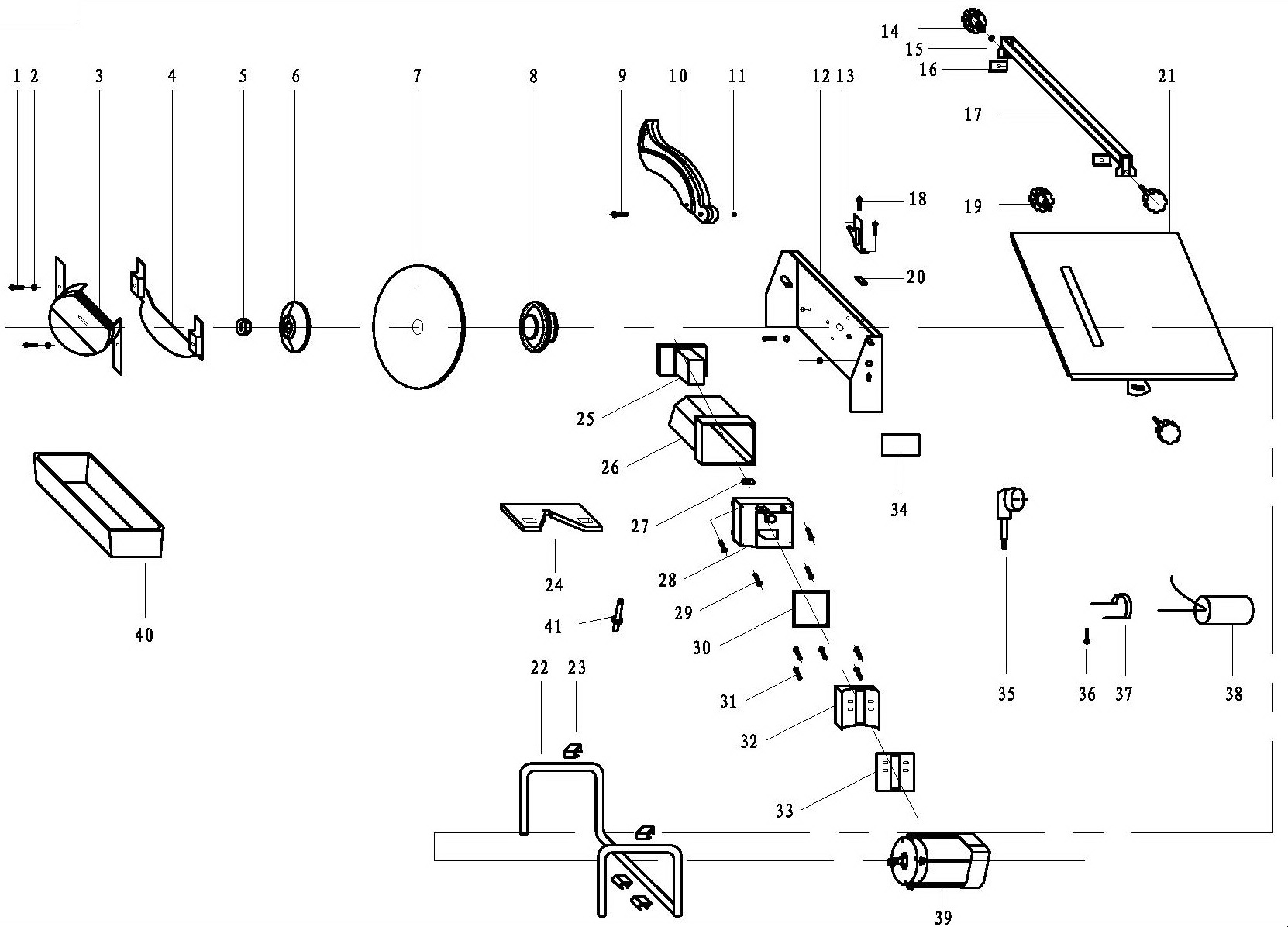

Деталировка на плиткорез WATT WTC-818 (17.800.180.00)

Номер на картинке Артикул Наименование детали
1 17.800.180.00-01 Болт
2 17.800.180.00-02 Шайба
3 17.800.180.00-03 Задний кожух
4 17.800.180.00-04 Кожух
5 17.800.180.00-05 Гайка
6 17.800.180.00-06 Фланец внешний
7 17.800.180.00-07 Отрезной диск
8 17.800.180.00-08 Фланец внутренний
9 17.800.180.00-09 Болт
10 17.800.180.00-10 Верхний защитный кожух
11 17.800.180.00-11 Гайка
12 17.800.180.00-12 Кронштейн двигателя
13 17.800.180.00-13 Расклинивающий нож
14 17.800.180.00-14 Винт-барашек упора
15 17.800.180.00-15 Шайба
16 17.800.180.00-16 Пластина
17 17.800.180.00-17 Упор
18 17.800.180.00-18 Болт
19 17.800.180.00-19 Винт барашковый большой
20 17.800.180.00-20 Планка
21 17.800.180.00-21 Рабочий стол
22 17.800.180.00-22 Рама
23 17.800.180.00-23 Резиновая ножка
24 17.800.180.00-24 Шкала
25 17.800.180.00-25 Выключатель
26 17.800.180.00-26 Корпус выключателя
27 17.800.180.00-27 Крепление
28 17.800.180.00-28 Крышка выключателя
29 17.800.180.00-29 Винт
30 17.800.180.00-30 Рамка
31 17.800.180.00-31 Винт
32 17.800.180.00-32 Крышка выключателя
33 17.800.180.00-33 Крышка выключателя
34 17.800.180.00-34 Шильдик
35 17.800.180.00-35 Сетевой кабель с вилкой
36 17.800.180.00-36 Винт
37 17.800.180.00-37 Держатель кабеля
38 17.800.180.00-38 Конденсатор
39 17.800.180.00-39 Двигатель в сборе
40 17.800.180.00-40 Лоток

Узнать стоимость запчастей к плиткорезу WATT WTC-818 (артикул 17.800.180.00), а также к другому инструменту вы можете по этой ссылке.
