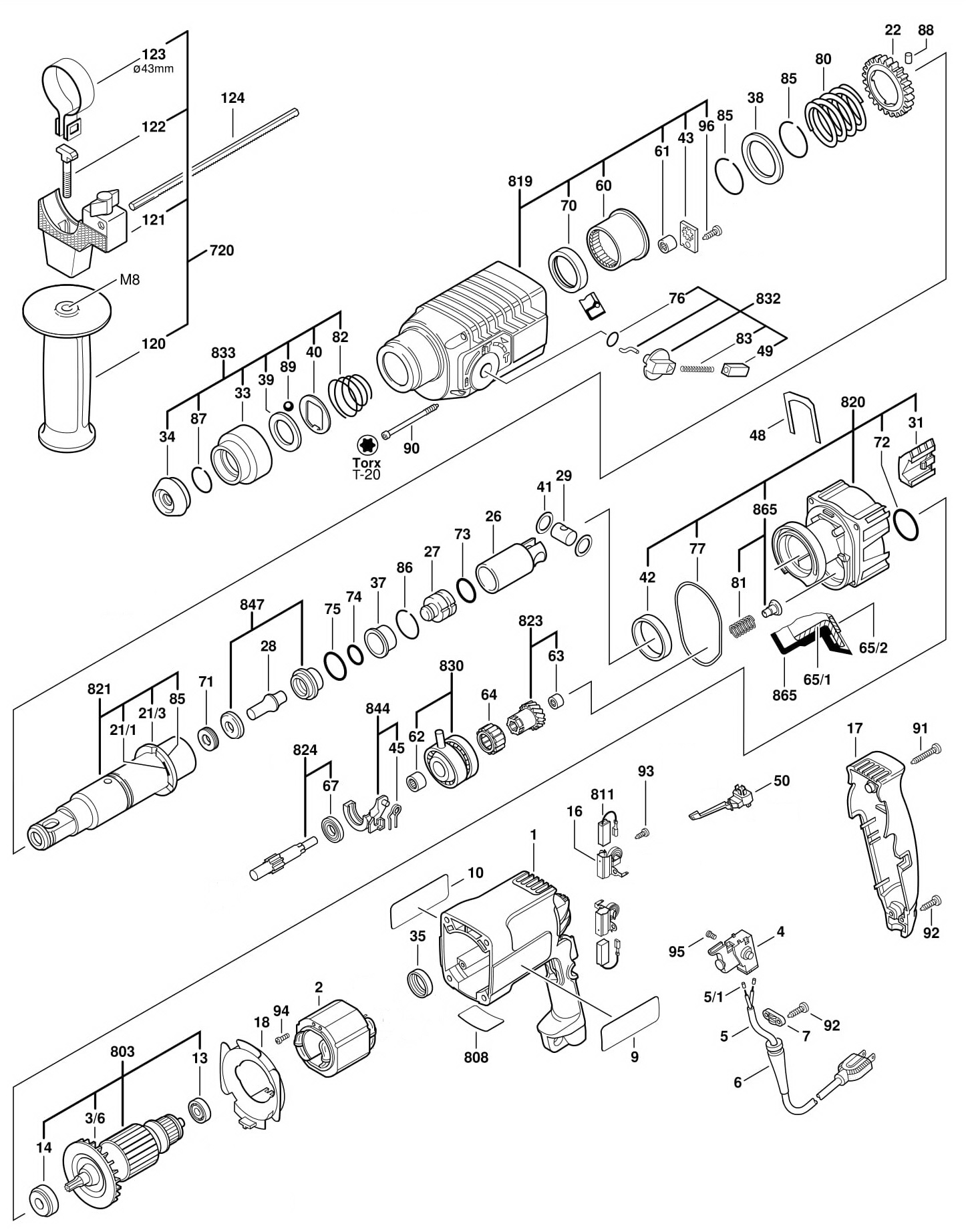

Деталировка (схема разборки) перфоратора WATT WBH-800 (артикул 5.800.026.10)

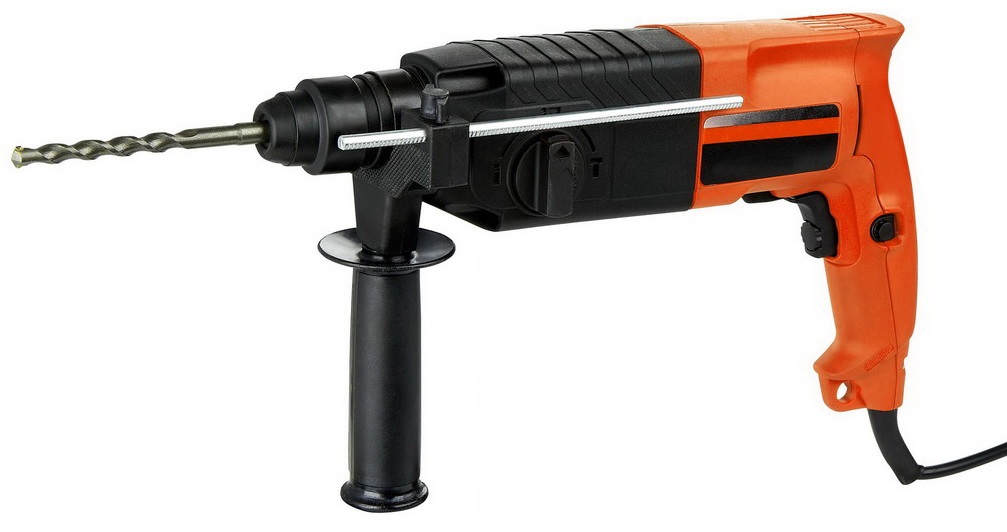

Перфоратор WATT WBH-800 (5.800.026.10)

Деталировка на перфоратор WATT WBH-800 (5.800.026.10))

Номер на картинке Артикул Наименование детали
1 5.800.026.10-01 Корпус
2 5.800.026.10-02 Статор
3/6 5.800.026.10-03 Крыльчатка ротора
4 5.800.026.10-04 Выключатель
5 5.800.026.10-05 Сетевой кабель с вилкой
6 5.800.026.10-06 Защита кабеля
7 5.800.026.10-07 Кабельный прижим
9 5.800.026.10-09 Шильдик
10 5.800.026.10-09 Шильдик
13 5.800.026.10-13 Подшипник
14 5.800.026.10-14 Подшипник
16 5.800.026.10-16 Щеткодержатель
17 5.800.026.10-17 Задняя ручка
18 5.800.026.10-18 Дефлектор
22 5.800.026.10-22 Шестерня
26 5.800.026.10-26 Цилиндр
27 5.800.026.10-27 Боек
28 5.800.026.10-28 Ударный болт
29 5.800.026.10-29 Палец
31 5.800.026.10-31 Деталь защитная
33 5.800.026.10-33 Корпус патрона
34 5.800.026.10-34 Колпачок патрона
35 5.800.026.10-35 Аммортизатор подшипника
37 5.800.026.10-37 Демпфирующая втулка
38 5.800.026.10-38 Шайба
39 5.800.026.10-39 Упорная шайба
40 5.800.026.10-40 Кольцо
41 5.800.026.10-41 Шайба
42 5.800.026.10-42 Подшипник скольжения
43 5.800.026.10-43 Шайба
45 5.800.026.10-45 Шайба пружинная
48 5.800.026.10-48 Опорный лист
49 5.800.026.10-49 Деталь кнопки
50 5.800.026.10-50 Переключатель реверса
60 5.800.026.10-60 Игольчатый подшипник
61 5.800.026.10-61 Игольчатый подшипник
62 5.800.026.10-62 Игольчатый подшипник
63 5.800.026.10-63 Игольчатый подшипник
64 5.800.026.10-64 Игольчатый подшипник
67 5.800.026.10-67 Подшипник
70 5.800.026.10-70 Сальник
71 5.800.026.10-71 Кольцо
72 5.800.026.10-72 О-Кольцо
73 5.800.026.10-73 О-Кольцо
74 5.800.026.10-74 О-Кольцо
75 5.800.026.10-75 О-Кольцо
76 5.800.026.10-76 О-Кольцо
77 5.800.026.10-77 Прокладка
80 5.800.026.10-80 Пружина
81 5.800.026.10-81 Пружина
82 5.800.026.10-82 Пружина
83 5.800.026.10-83 Пружина
85 5.800.026.10-85 Кольцо пружинное
86 5.800.026.10-86 Кольцо пружинное
87 5.800.026.10-87 Кольцо пружинное
88 5.800.026.10-88 Ролик
89 5.800.026.10-89 Шарик 7 mm
90 5.800.026.10-90 Винт
91 5.800.026.10-91 Винт
92 5.800.026.10-92 Винт
93 5.800.026.10-93 Винт
94 5.800.026.10-94 Винт
95 5.800.026.10-95 Винт
96 5.800.026.10-96 Винт
100 5.800.026.10-100 Кабель 60 mm
101 5.800.026.10-101 Кабель 45 mm
102 5.800.026.10-102 Кабель 130 mm
103 5.800.026.10-103 Кабель 60 mm
104 5.800.026.10-104 Кабель 80 mm
120 5.800.026.10-120 Дополнительная ручка
121 5.800.026.10-121 Держатель
122 5.800.026.10-122 Болт
123 5.800.026.10-123 Зажимное кольцо
124 5.800.026.10-124 Указатель глубины сверления
720 5.800.026.10-720 Дополнительная ручка в сборе
803 5.800.026.10-803 Ротор
808 5.800.026.10-808 Шильдик
811 5.800.026.10-811 Угольные щетки
819 5.800.026.10-819 Корпус редуктора
820 5.800.026.10-820 Фланец промежуточный
821 5.800.026.10-821 Фиксирующая гильза
823 5.800.026.10-823 Шестерня-грибок
824 5.800.026.10-824 Шлицевой вал
830 5.800.026.10-830 Пьяный подшипник
832 5.800.026.10-832 Переключатель режимов в сборе
833 5.800.026.10-833 Защитная гильза
844 5.800.026.10-844 Деталь включения
847 5.800.026.10-847 Направляющее кольцо
865 5.800.026.10-865 Подшипник скольжения
